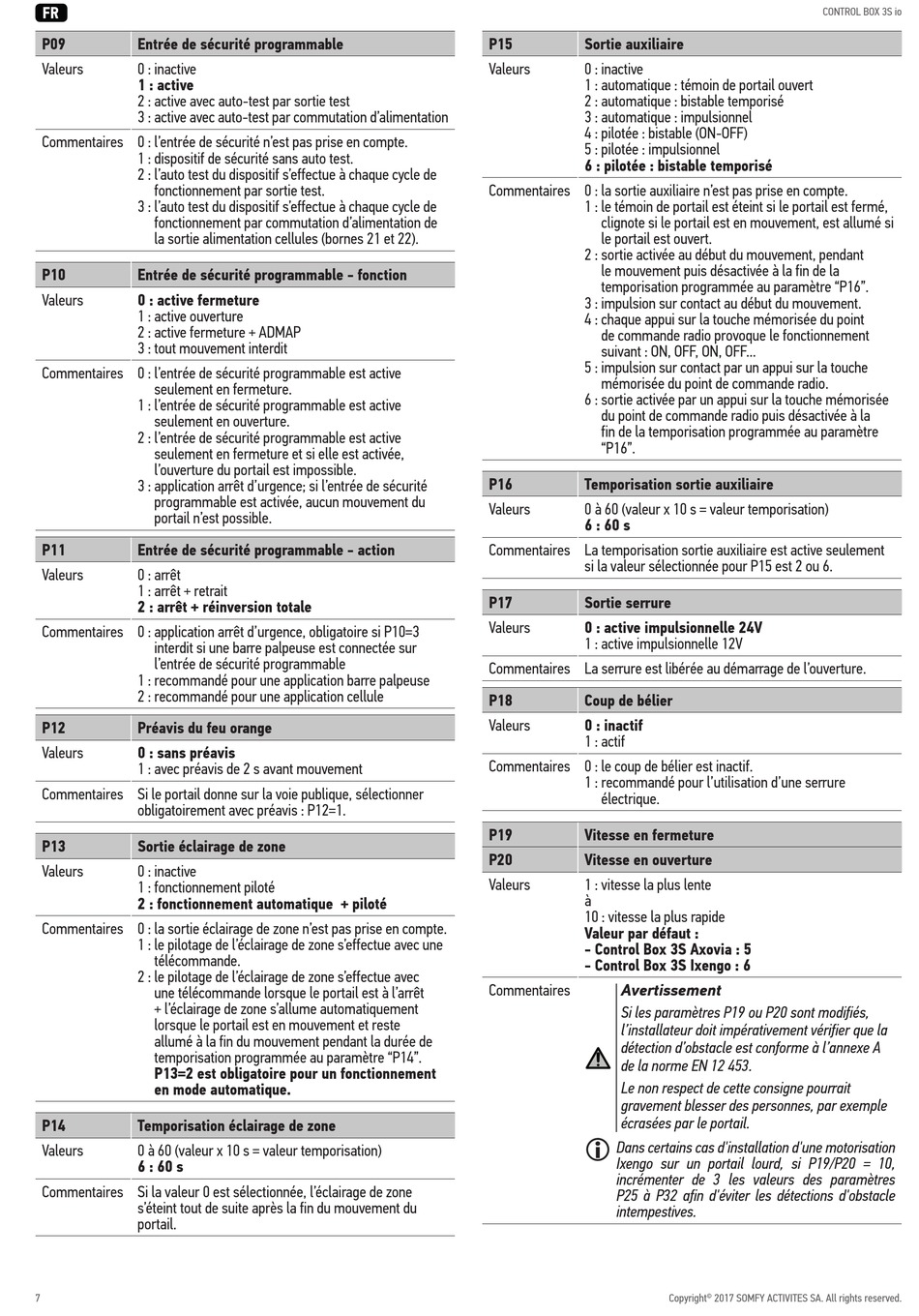

SOMFY Control Box 3S io Installation Instructions Manual page 8

FR
P09 Entrée de sécurité programmable
Valeurs 0 : inactive
1 : active
2 : active avec auto-test par sortie test
3 : active avec auto-test par commutation d'alimentation
Commentaires 0 : l'entrée de sécurité n'est pas prise en compte.
1 : dispositif de sécurité sans auto test.
2 : l'auto test du dispositif s'effectue à chaque cycle de
fonctionnement par sortie test.
3 : l'auto test du dispositif s'effectue à chaque cycle de
fonctionnement par commutation d'alimentation de
la sortie alimentation cellules (bornes 21 et 22).
P10 Entrée de sécurité programmable - fonction
0 : active fermeture
Valeurs
1 : active ouverture
2 : active fermeture + ADMAP
3 : tout mouvement interdit
Commentaires 0 : l'entrée de sécurité programmable est active
seulement en fermeture.
1 : l'entrée de sécurité programmable est active
seulement en ouverture.
2 : l'entrée de sécurité programmable est active
seulement en fermeture et si elle est activée,
l'ouverture du portail est impossible.
3 : application arrêt d'urgence; si l'entrée de sécurité
programmable est activée, aucun mouvement du
portail n'est possible.
P11 Entrée de sécurité programmable - action
Valeurs 0 : arrêt
1 : arrêt + retrait
2 : arrêt + réinversion totale
Commentaires 0 : application arrêt d'urgence, obligatoire si P10=3
interdit si une barre palpeuse est connectée sur
l'entrée de sécurité programmable
1 : recommandé pour une application barre palpeuse
2 : recommandé pour une application cellule
P12 Préavis du feu orange
0 : sans préavis
Valeurs
1 : avec préavis de 2 s avant mouvement
Commentaires Si le portail donne sur la voie publique, sélectionner
obligatoirement avec préavis : P12=1.
P13 Sortie éclairage de zone
Valeurs 0 : inactive
1 : fonctionnement piloté
2 : fonctionnement automatique + piloté
Commentaires 0 : la sortie éclairage de zone n'est pas prise en compte.
1 : le pilotage de l'éclairage de zone s'effectue avec une
télécommande.
2 : le pilotage de l'éclairage de zone s'effectue avec
une télécommande lorsque le portail est à l'arrêt
+ l'éclairage de zone s'allume automatiquement
lorsque le portail est en mouvement et reste
allumé à la fin du mouvement pendant la durée de
temporisation programmée au paramètre "P14".
P13=2 est obligatoire pour un fonctionnement
en mode automatique.
P14 Temporisation éclairage de zone
Valeurs 0 à 60 (valeur x 10 s = valeur temporisation)
6 : 60 s
Commentaires Si la valeur 0 est sélectionnée, l'éclairage de zone
s'éteint tout de suite après la fin du mouvement du
portail.
7
P15 Sortie auxiliaire
Valeurs 0 : inactive
1 : automatique : témoin de portail ouvert
2 : automatique : bistable temporisé
3 : automatique : impulsionnel
4 : pilotée : bistable (ON-OFF)
5 : pilotée : impulsionnel
6 : pilotée : bistable temporisé
Commentaires 0 : la sortie auxiliaire n'est pas prise en compte.
1 : le témoin de portail est éteint si le portail est fermé,
clignote si le portail est en mouvement, est allumé si
le portail est ouvert.
2 : sortie activée au début du mouvement, pendant
le mouvement puis désactivée à la fin de la
temporisation programmée au paramètre "P16".
3 : impulsion sur contact au début du mouvement.
4 : chaque appui sur la touche mémorisée du point
de commande radio provoque le fonctionnement
suivant : ON, OFF, ON, OFF...
5 : impulsion sur contact par un appui sur la touche
mémorisée du point de commande radio.
6 : sortie activée par un appui sur la touche mémorisée
du point de commande radio puis désactivée à la
fin de la temporisation programmée au paramètre
"P16".
P16 Temporisation sortie auxiliaire
Valeurs 0 à 60 (valeur x 10 s = valeur temporisation)
6 : 60 s
Commentaires La temporisation sortie auxiliaire est active seulement
si la valeur sélectionnée pour P15 est 2 ou 6.
P17 Sortie serrure
Valeurs 0 : active impulsionnelle 24V
1 : active impulsionnelle 12V
Commentaires La serrure est libérée au démarrage de l'ouverture.
P18 Coup de bélier
Valeurs 0 : inactif
1 : actif
Commentaires 0 : le coup de bélier est inactif.
1 : recommandé pour l'utilisation d'une serrure
électrique.
P19 Vitesse en fermeture
P20 Vitesse en ouverture
Valeurs 1 : vitesse la plus lente
à
10 : vitesse la plus rapide
Valeur par défaut :
- Control Box 3S Axovia : 5
- Control Box 3S Ixengo : 6
Avertissement
Commentaires
Si les paramètres P19 ou P20 sont modifiés,
l'installateur doit impérativement vérifier que la
détection d'obstacle est conforme à l'annexe A
de la norme EN 12 453.
Le non respect de cette consigne pourrait
gravement blesser des personnes, par exemple
écrasées par le portail.
͉
͉
Dans certains cas d'installation d'une motorisation
Ixengo sur un portail lourd, si P19/P20 = 10,
incrémenter de 3 les valeurs des paramètres
P25 à P32 afin d'éviter les détections d'obstacle
intempestives.
CONTROL BOX 3S io
