HERRAMIENTAS ADICIONALES NECESARIAS (NO INCLUIDAS).

llave de boca 19
•

TENER EN CUENTA EL CAMBIO EN EL MONTAJE.

A diferencia de los picaportes en forma de L (redondeada) y los
picaportes en forma de U, en esta variante es posible desmontar
ambos picaportes. Al realizar el montaje, seguir estos pasos
adicionales:
1. Deslizar la tapa sobre el picaporte exterior.
2. Introducir hasta el tope en el herraje exterior el picaporte
exterior en la dirección horizontal deseada, en función de si
se trata de una puerta DIN izquierda o DIN derecha.

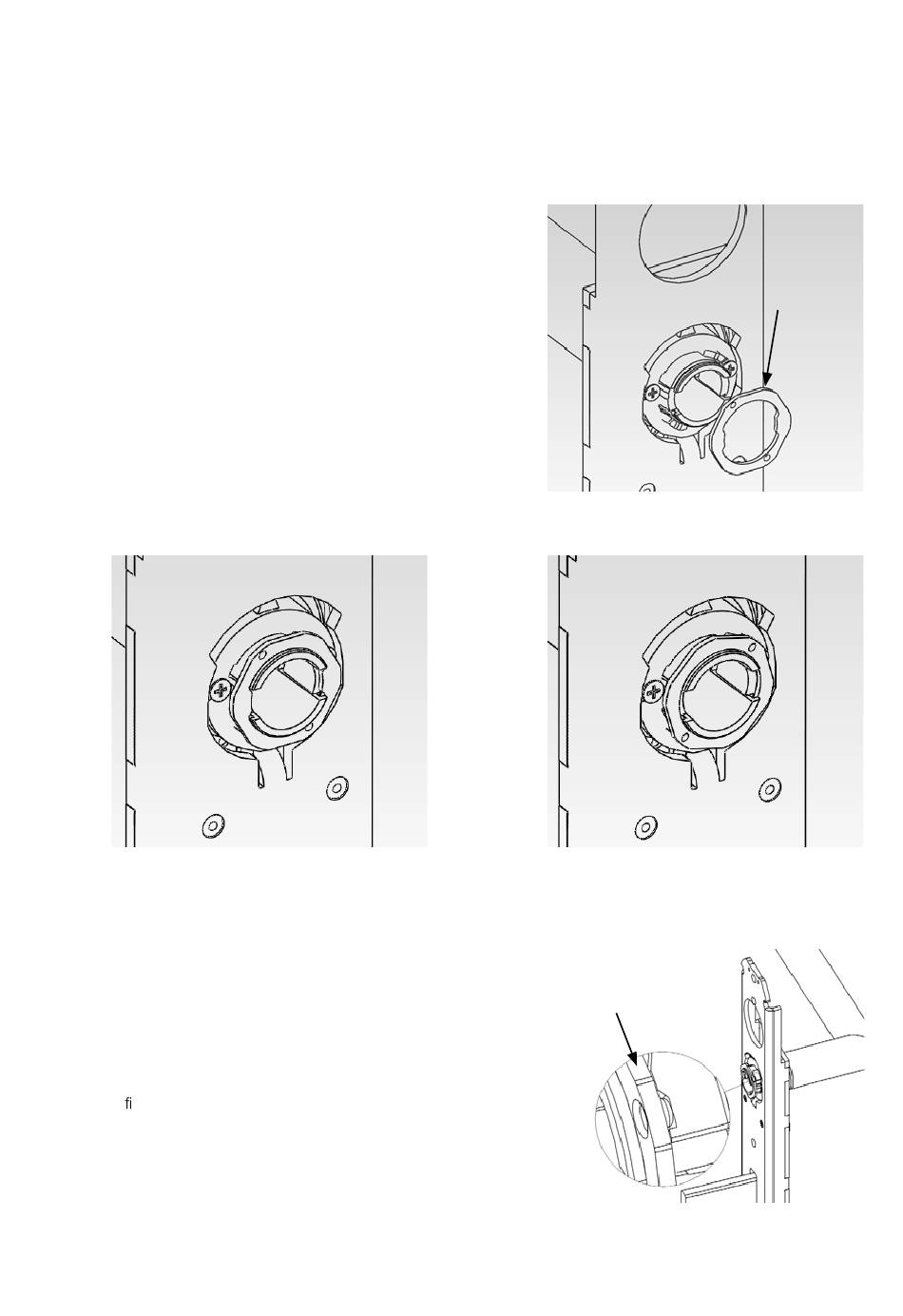

3. Colocar el cierre del picaporte (Fig. 1 y Fig. 2)
4. Sujetar el picaporte exterior y girar con la llave de boca
aprox. 75° a la derecha el cierre del picaporte hasta el tope
(Fig. 3 y Fig. 4). Para ello, tener en cuenta las dos marcas
(redondeadas) que hay en el cierre. En caso de un montaje
incorrecto, es posible que el picaporte pueda volver a
soltarse.
FIG. 2
Cierre del picaporte abierto
Es imprescindible prestar atención a que el cierre del picaporte no
esté inclinado ni presente deformaciones plásticas. Después del
cierre, el picaporte no debe tener ninguna holgura en dirección
horizontal.
Todos los demás pasos de montaje se describen en la guía rápida
adjunta.
Advertencia: a diferencia de lo que se describe en la guía rápida,
las tapas se deben deslizar por los picaportes siempre antes del
montaje. Al nal del montaje, se debe pasar con cuidado la tapa por
la abertura de la placa y a continuación encajarla en ella.
En la instalación del SmartHandle Scnadinavian Oval se debe montar
primero la manilla exterior y después la placa adaptadora.
FIG. 1
Cierre del picaporte
FIG. 3
Cierre del picaporte cerrado
FIG. 4
Cierre del picaporte
Posición correcta del cierre del picaporte
cuando está cerrado
9
