YTTERLIGARE VERKTYG SOM BEHÖVS (MEDFÖLJER EJ).
• U-nyckel 19
OBSERVERA ATT MONTERINGSSÄTTET HAR
ÄNDRATS.
Till skillnad från L-handtag (runda, böjda) och U-handtag går det
att demontera båda handtagen på denna variant. Följande extra
arbetsmoment ska utföras vid montering:
1. Skjut locket på ytterhandtaget.
2. Stick in ytterhandtaget vågrätt i önskad riktning så långt det
går i ytterbeslaget, beroende på om dörren är DIN vänster
eller DIN höger.

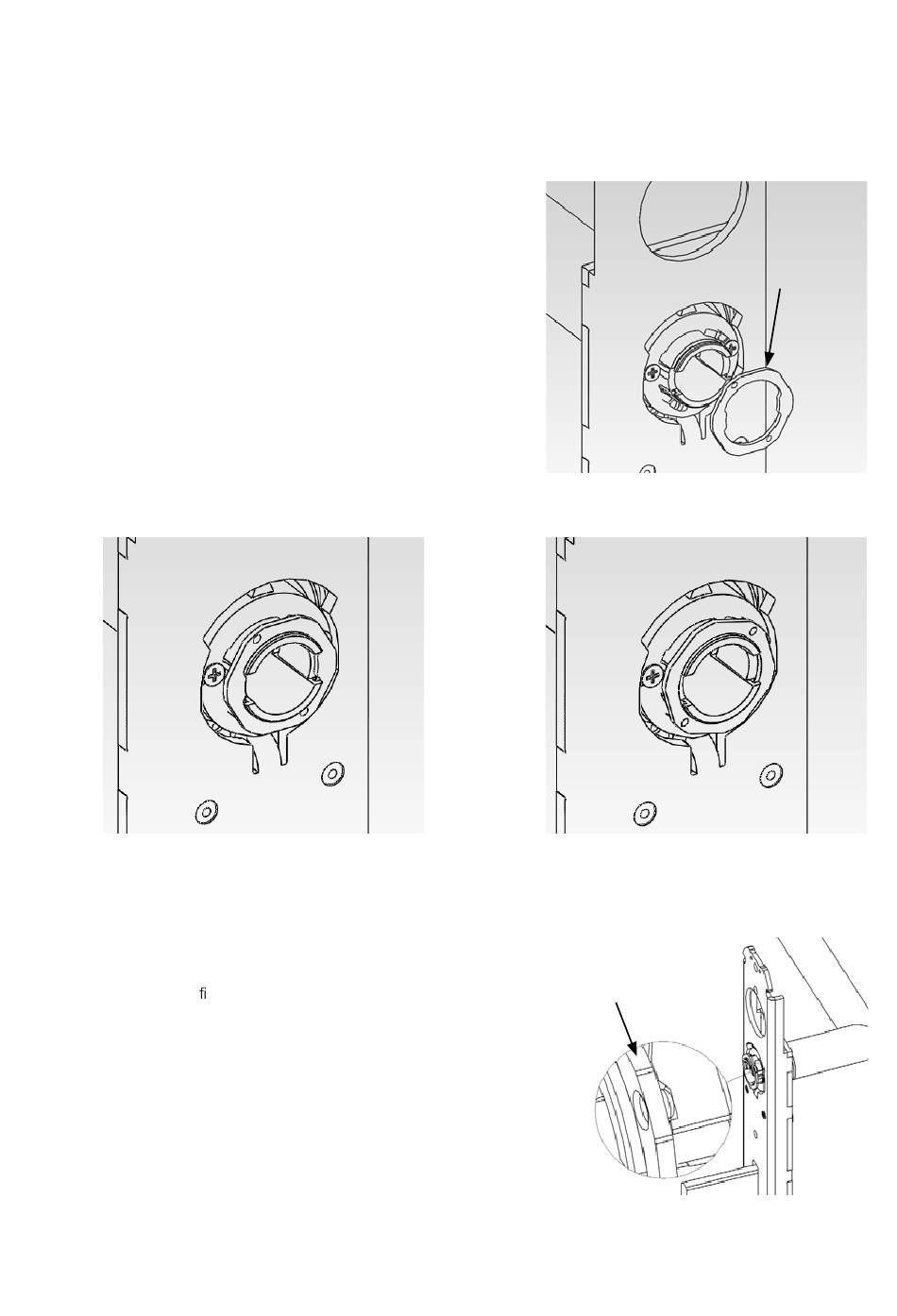

3. Sätt fast handtagets lock (bild 1 och bild 2)
4. Håll fast ytterhandtaget och vrid handtagets lock med
u-nyckeln så långt det går (ca 75°) till höger (bild 3 och bild
4). Beakta de båda (runda) markeringarna på locket. Om
monteringen sker felaktigt kan det hända att handtaget
lossnar.
BILD 2
Handtagets lock är öppet
Se alltid till att handagets lock inte hamnar snett eller deformeras
plastiskt. Handtaget får inte ha något spel i horisontell riktning efter
stängning.
Övriga monteringssteg nns i medföljande kortfattade bruksanvisning.
Observera: I motsats till vad som står i den kortfattade
bruksanvisningen måste locken alltid skjutas på handtagen före
montering. Vid slutet av monteringen ska du försiktigt sticka in locket
genom öppningen på kåpan och haka i det.
Vid montering av SmartHandle Scandinavisk Oval, montera först den
yttre handtag innan montering av adapterplåt.
BILD 1
Trykkerlås
BILD 3
Handtagets lock är stängt
BILD 4
Trykkerlås
Korrekt position för handtagets lock i stängt
läge
