YDERLIGERE PÅKRÆVEDE VÆRKTØJER (MEDFØLGER IKKE).
Gaffelnøgle 19
•
BEMÆRK DEN ÆNDREDE MONTERING:
Til forskel fra L-trykkere (bøjet rundt) og U-trykkere er det for denne
variant muligt, at afmontere begge trykkere. Ved monteringen skal
følgende trin udføres:
1. Før afdækningen på ydertrykkeren.
2. Stik ydertrykkeren horisontalt ind i yderbeslaget i den
ønskede retning indtil anslag, alt efter om det drejer sig om
en DIN venstre eller DIN højre dør.

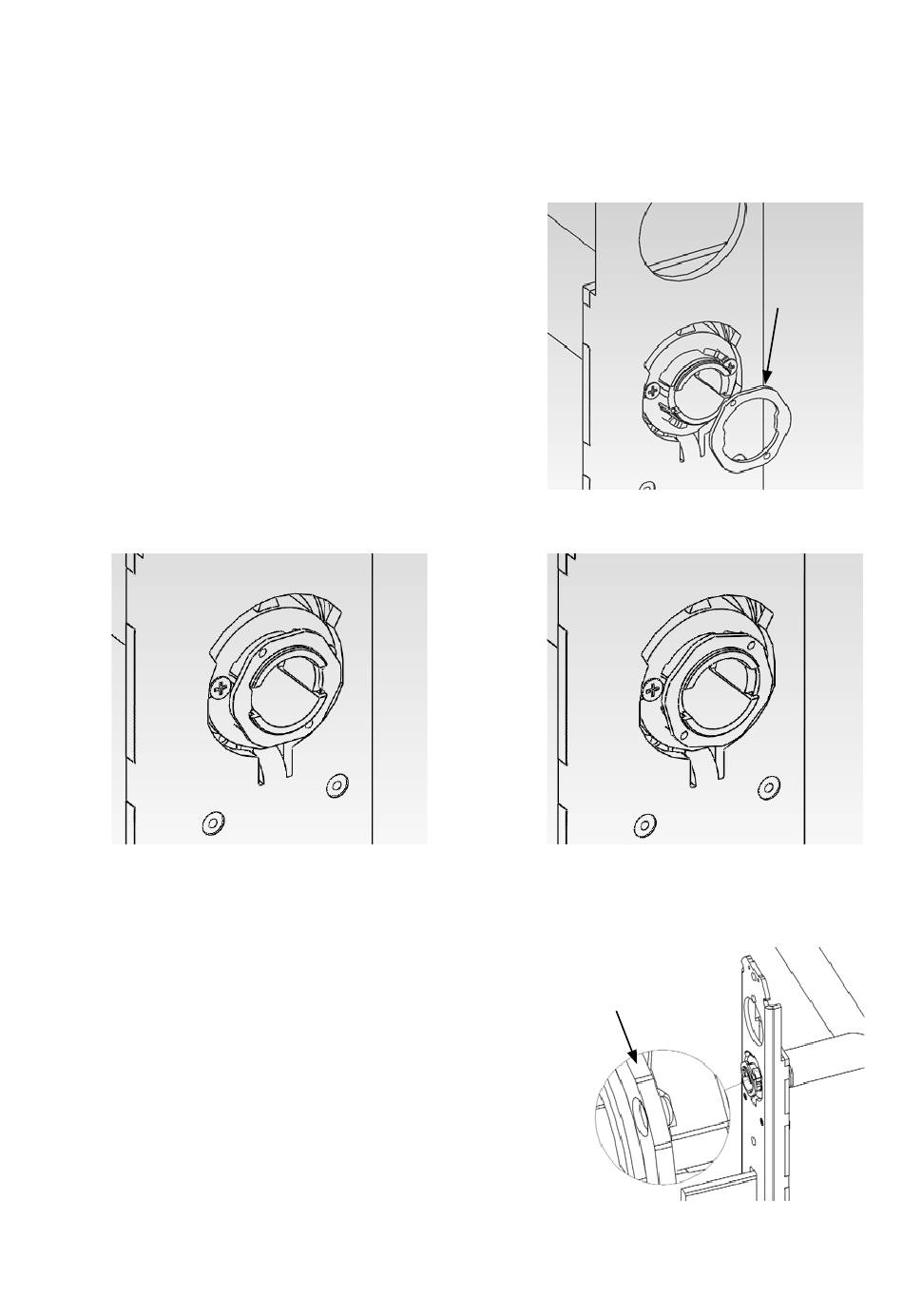

3. Sæt trykkerlåsen på (billede 1 og billede 2)
4. Hold ydertrykkeren fast og drej trykkerlåsen med
gaffelnøglen indtil anslag, ca. 75° mod højre (billede 3 og
billede 4). Vær i den forbindelse opmærksom på begge
(runde) markeringer på låsen. Ved ikke korrekt montering er
der risiko for, at trykkeren kan løsne sig igen.
BILLEDE 2
Åbn trykkerlås
Vær sikker på, at trykkerlåsen ikke får kanter eller mister sin form.
Trykkeren må ikke have spillerum i horisontal retning efter at den er
låst fast.
Alle yderligere monteringstrin står beskrevet i den medfølgende quick-
guide.
Bemærk: Selv om det står beskrevet anderledes i quick-guiden, skal
afdækningerne altid skubbes over trykkeren inden montering. Ved
monteringens afslutning skal afdækningen skubbes forsigtigt igennem
dækslets åbning og klikke på plads.
I forbindelse med skandinavisk SmartHandle, monteres udvendigt
greb før adapter pladen monteres.
10
BILLEDE 1
Trykkerlås
BILLEDE 3
Trykkerlås lukket
BILLEDE 4
Trykkerlås
Korrekt position for trykkerlås i lukket
tilstand
