ZUSÄTZLICH BENÖTIGTE WERKZEUGE (NICHT BEILIEGEND).
Gabelschlüssel 19
•
GEÄNDERTE MONTAGE BEACHTEN:
Im Unterschied zu den L-Drückern (rund gebogen) und U-Drückern ist
es bei dieser Variante möglich, beide Drücker zu demontieren. Bei der
Montage folgende zusätzliche Schritte durchführen:
1. Abdeckung auf den Außendrücker schieben.
2. Außendrücker in gewünschter Richtung horizontal in den
Außenbeschlag bis zum Anschlag einstecken, je nachdem,
ob es sich um eine DIN links oder DIN rechts Tür handelt.

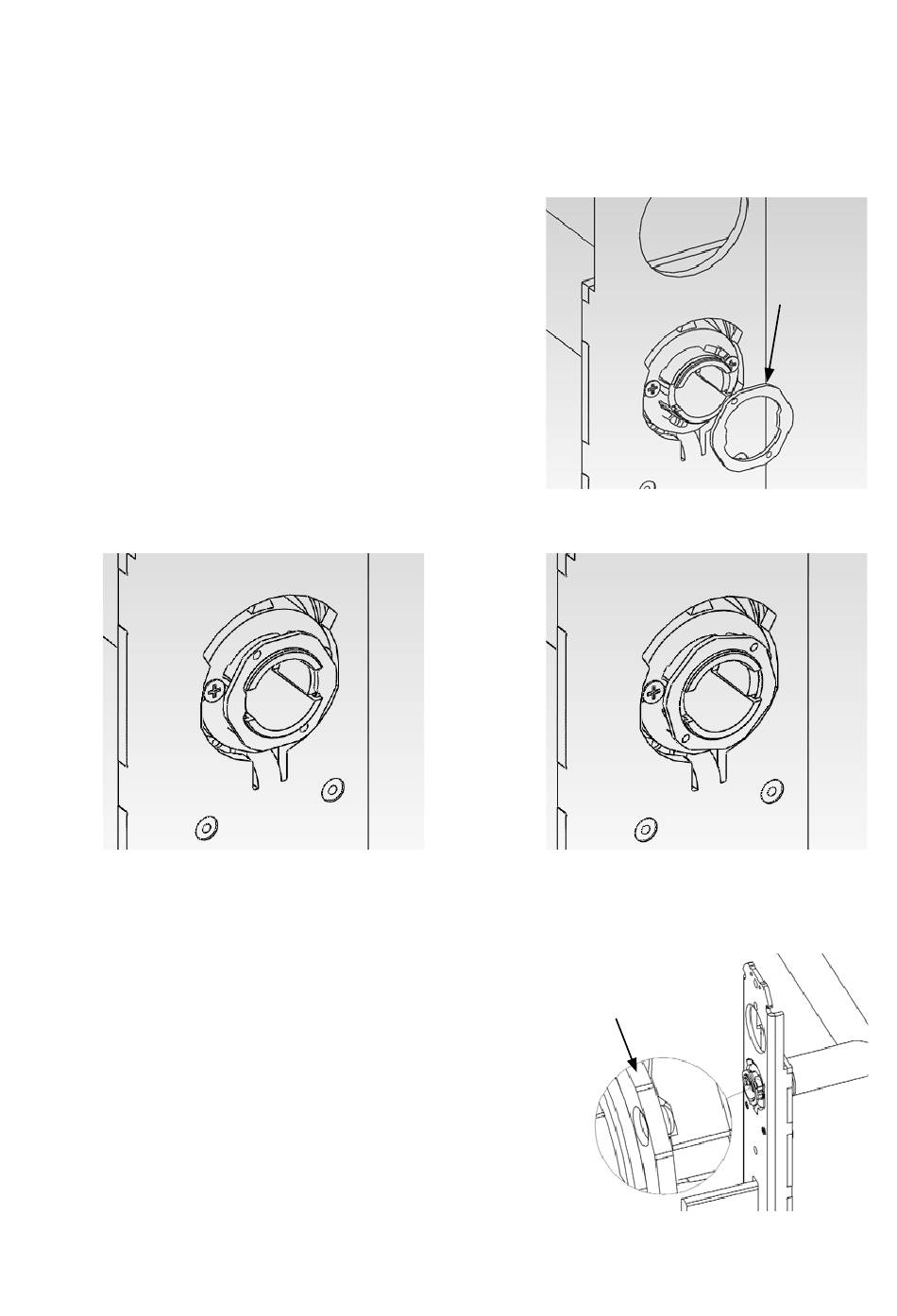

3. Drückerverschluss aufstecken (Bild 1 und Bild 2)
4. Den Außendrücker festhalten und mit dem Gabelschlüssel
den Drückerverschluss bis zum Anschlag ca. 75° nach
rechts verdrehen (Bild 3 und Bild 4). Hierbei die beiden
(runden) Markierungen auf dem Verschluss beachten.
Bei nicht korrekter Montage ist es möglich, dass sich der
Drücker wieder lösen kann.
BILD 2
Drückerverschluss offen
Unbedingt darauf achten, dass der Drückerverschluss nicht verkantet
oder plastisch verformt wird. Der Drücker darf nach dem Verschluss
kein Spiel in horizontaler Richtung aufweisen.
Alle weiteren Montageschritte sind in der beiliegenden Kurzanleitung
beschrieben.
Achtung: Anders als in der Kurzanleitung beschrieben, müssen die
Abdeckungen immer vor der Montage über die Drücker geschoben
werden. Am Ende der Montage die Abdeckung vorsichtig durch die
Öffnung des Covers schieben und dann in diesem verrasten.
Beim SmartHandle Scandinavian Oval den Außendrücker vor Montage
der Adapterplatte montieren.
4
BILD 1
Drückerverschluss
BILD 3
Drückerverschluss geschlossen
BILD 4
Drückerverschluss
Korrekte Position des Drückerverschlusses
im geschlossenen Zustand
