OUTILS ET PIÈCES
IMPORTANT :
Installateur : Remettre les instructions d'installation
au propriétaire.
Propriétaire : Conserver les instructions d'installation
pour référence ultérieure. Conserver ces instructions
d'installation pour consultation par l'inspecteur local
des installations électriques.
OUTILS REQUIS :
Rassembler les outils et pièces nécessaires avant
d'entreprendre l'installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.
Perceuse sans fil
Forets
Clés à molette (2)
Tournevis cruciforme
Petit niveau
Clé hexagonale de 3/32 po (ensemble de panneaux
seulement)
Tourne-écrou de 11/32 po
Clés à fourche de 3/8 po et 1/2 po
Clés hexagonales de 5/32 po et 3/16 po
Tournevis à douille de 1/4 po et 5/16 po
Ruban à mesurer
Couteau utilitaire
Ruban de masquage (de peintre)
Chariot pour appareil ménager
PIÈCES NÉCESSAIRES :
Vis à bois n° 8 x 3 po (7,6 cm) (il peut être nécessaire
d'utiliser des vis plus longues) (6)
Planches de bois de 2 po x 4 po x 32 po (5 cm x 10 cm
x 81 cm) (2)
Panneaux de bois personnalisés décoratifs –
consulter un ébéniste ou un menuisier qualifié pour
la réalisation des panneaux de bois personnalisés.
Voir la section « Panneaux personnalisés de bois
décoratifs » pour plus d'informations.
« Exigences d'installation pour ensemble de panneaux »
pour des informations sur l'ensemble de panneaux.
Tuyau d'alimentation en eau flexible approuvé par
les codes en vigueur, virole, raccord et raccord de
compression de 1/4 po (6,35 mm).

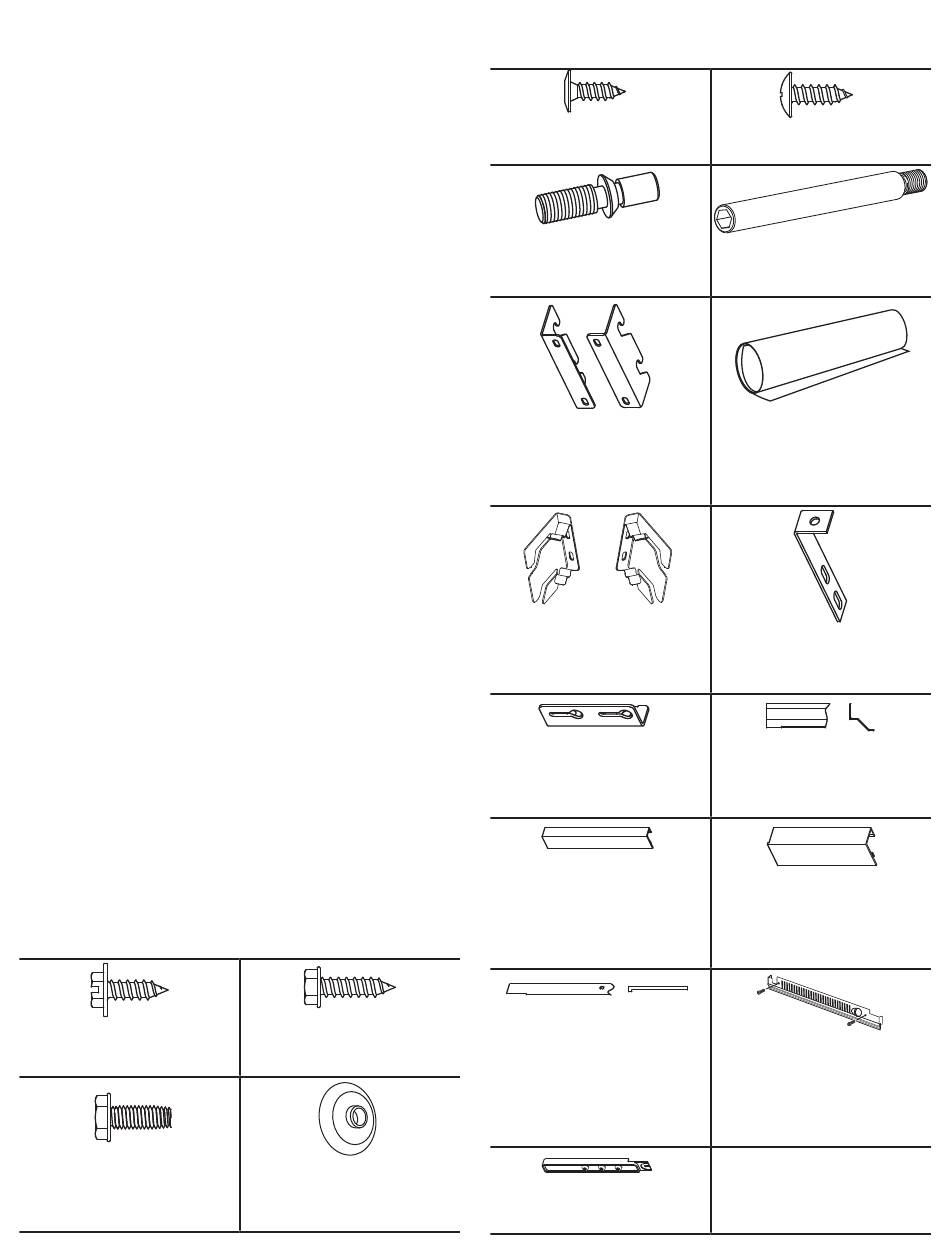

PIÈCES FOURNIES :
Vis à tête hexagonale fendue Vis pointue à tête hexagonale
W10141645 (21)
Vis à tête hexagonale
W10142233 (4)
22

EXIGENCES D'INSTALLATION

OU
W10141189 (8)
Rondelle à épaulement
(utiliser avec une vis à
tête hexagonale pointue)
W10471946 (4)
Vis à tête plate cruciforme
8281252 (28)
Tige d'ajustement de
la porte (préinstallée)
W10234194 (2)
Support de grille
intégrée standard
W10182743 – gauche (1)
W10182741 – droite (1)
Support de grille
entièrement intégrée
W10260890 – gauche (1)
W10260891 – droite (1)
Support supérieur
pour panneau
W10667450 (2)
Garniture de cache de la
charnière du compartiment
de réfrigération
W10775725 – 42 po côte à côte
W10775726 – 48 po côte à côte W10775727 – 42 po côte à côte
Garniture de porte
du côté poignée
W10749614 – Congélateur,
côte à côte
W10755284 – côte à côte
Réfrigérateur
Cale d'installation
W10234156
Vis à tête bombée
1163283 (24)
Goupille de butée de porte
W10234202 (2)
Gabarits de panneaux
W10488101 – 42 po côte à côte
W10488113 – 48 po côte à côte
W10744761 – Grille
Support en « L » pour
panneau de remplissage
W10234199 (2)
Garniture inférieure
de la grille supérieure
W10606812 – 42 po côte à côte (1)
W10740171 – 48 po côte à côte (1)
Garniture de cache de la
charnière du compartiment
de congélation
W10775728 – 48 po côte à côte
Grille – inférieure/plinthe –
grille
W10182718/W10188551 –
48 po côte à côte
W10182717/W10188549 –
42 po côte à côte
