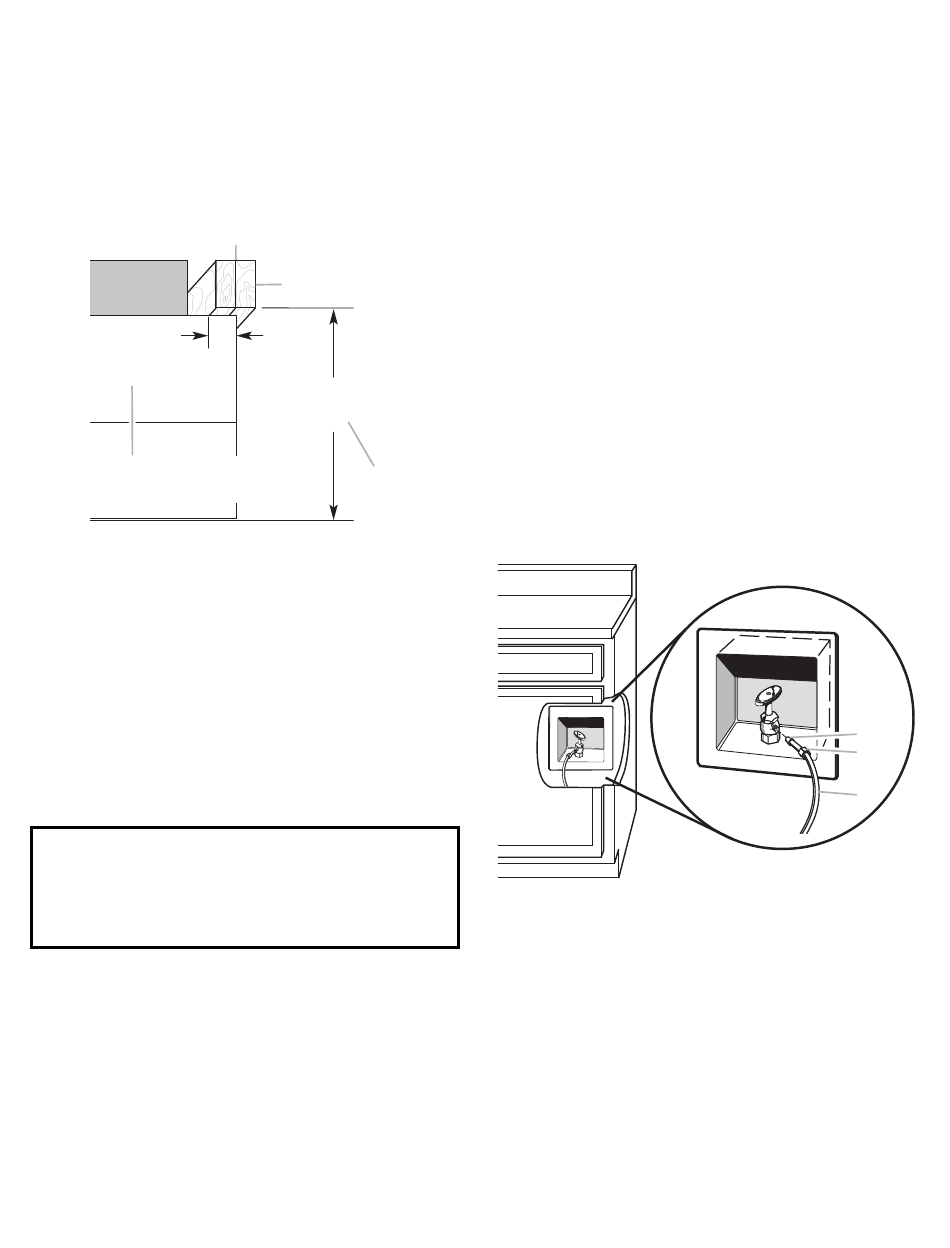

INSTALLATION DES PLANCHES ANTIBASCULEMENT
1.
Marquer les emplacements des montants sur le mur
arrière.
2.
Fixer solidement deux planches de 2 x 4 x 32 po
(5 cm x 10 cm x 81 cm)
derrière le réfrigérateur. Utiliser 6 vis à bois n° 8 x 3 po
(7,6 cm) ou plus longues. Les vis à bois doivent
pénétrer dans les montants d'au moins 1 ½ po
(3,8 cm). Les planches doivent être placées en
chevauchement sur le couvercle du compresseur.
2 po (5 cm)
C
A. Deux planches de 2 po x 4 po x 32 po (5 cm x 10 cm x 81 cm)
B. Fixer aux montants avec six vis n° 8 x 3 po (7,6 cm).
C. Couvercle du compresseur
D. Distance entre le bas de la planche antibasculement et le plancher
RACCORDEMENT À LA CANALISATION
D'EAU
Lire toutes les instructions avant de commencer.
IMPORTANT :
Si on doit mettre en marche le réfrigérateur avant
que la canalisation d'eau ne soit connectée, placer
la machine à glaçons à arrêt.
Brancher sur une alimentation en eau potable
uniquement.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.
sur les montants muraux
A
B
84 po
(213,4 cm)
D
RACCORDEMENT À LA CANALISATION D'EAU
PIÈCES NÉCESSAIRES
Canalisation flexible d'alimentation en eau
homologuée conformément aux codes en
vigueur de 7 pi (2,13 m)
STYLE 1 – CONNEXION AVEC ROBINET D'ARRÊT
REMARQUE : Si le raccordement de la canalisation d'eau
ne ressemble pas au Style 1, voir « Style 2 – Raccordement
de la canalisation en cuivre ».
1.
Débrancher le réfrigérateur ou déconnecter la source
de courant électrique.
IMPORTANT :
Si un robinet d'arrêt se trouve dans un mur situé
derrière le réfrigérateur, il n'y a pas suffisamment
d'espace pour une installation en affleurement.
Le robinet d'arrêt devrait se trouver dans l'armoire
inférieure, d'un côté ou l'autre du réfrigérateur.
Avant de raccorder le tube au robinet d'arrêt, rincer la
canalisation d'eau principale pour éliminer l'air et les
débris qui s'y trouvent. Laisser s'écouler une quantité
d'eau suffisante, jusqu'à ce qu'elle soit limpide.
Le rinçage de la canalisation d'eau peut permettre
d'éviter l'obstruction des filtres ou celle des robinets.
2.
Raccorder la canalisation flexible d'alimentation
en eau homologuée conformément aux
vigueur au robinet d'arrêt en enfilant l'écrou fourni
sur le robinet d'arrêt, comme illustré.
A. Renflement
B. Écrou
C. Tuyau d'eau
3.
Placer l'extrémité du tube dans un seau et OUVRIR
le robinet d'arrêt.
4.
Vérifier qu'il n'y a pas de fuites. Si des fuites sont
identifiées, resserrer tous les écrous ou
concernés (y compris les connexions au niveau du
robinet).
STYLE 2 – RACCORDEMENT DE LA CANALISATION D'EAU
REMARQUE : S'il y a une canalisation d'alimentation
en eau qui satisfait aux exigences des « Exigences
d'alimentation en eau », passer à « Raccordement
au réfrigérateur ». Si ce n'est pas le cas, utiliser
les instructions suivantes pour le raccordement
à l'alimentation d'eau froide du domicile.
codes en
A
B
C
connexions
