OUTILS ET PIÈCES
IMPORTANT :
 Installateur : Remettre les instructions d'installation
au propriétaire.
 Propriétaire : Conserver les instructions d'installation
pour référence ultérieure. Conserver ces instructions
d'installation pour consultation par l'inspecteur local
des installations électriques.
OUTILS REQUIS :
Rassembler les outils et pièces nécessaires avant
d'entreprendre l'installation.
Lire et observer les instructions fournies avec chacun
des outils de la liste ci-dessous.
 Perceuse sans fil
 Forets
 Clés à molette (2)
 Tournevis cruciforme
 Petit niveau
 Clé hexagonale de
3/32 po (ensemble de
panneaux seulement)
 Tourne-écrou de
11/32 po
PIÈCES NÉCESSAIRES :
 Vis à bois n° 8 x 3 po (7,6 cm) (il peut être nécessaire
d'utiliser des vis plus longues) (6)
 Planches de bois de 2 po x 4 po x 32 po (5 cm x 10 cm
x 81 cm) (2)
 Panneaux de bois personnalisés décoratifs –
consulter un ébéniste ou un menuisier qualifié pour
la réalisation des panneaux de bois personnalisés.
 Voir la section « Panneaux personnalisés de bois
décoratifs » pour plus d'informations.
OU
 Ensemble de panneaux – Consulter la section
« Variantes et accessoires » pour les renseignements
sur l'ensemble de panneaux.
 Tuyau d'alimentation en eau flexible approuvé par
les codes en vigueur, virole, raccord et raccord de
compression de 1/4 po (6,35 mm).

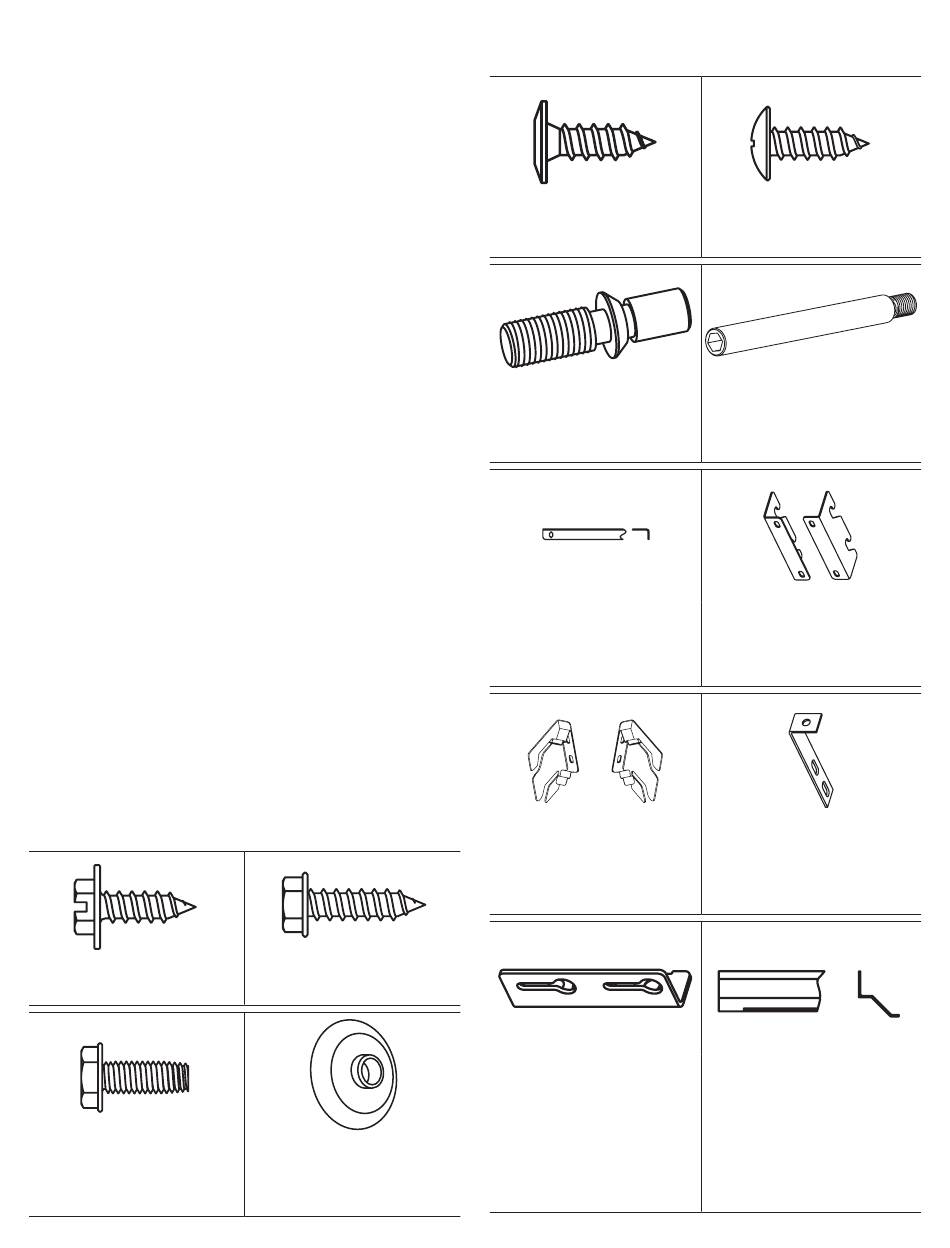

Vis à tête hexagonale fendue
W10141645 (21)
Vis sans pointe à
tête hexagonale
W10142233 (4)

EXIGENCES D'INSTALLATION

 Clés à fourche de
3/8 po et 1/2 po
 Clés hexagonales de
5/32 po et 3/16 po
 Tournevis à douille
de 1/4 po et 5/16 po
 Ruban à mesurer
 Couteau utilitaire
 Ruban de masquage
(de peintre)
 Chariot pour appareil
ménager
Vis pointue à tête hexagonale
W10141189 (8)
Rondelle à épaulement
(utiliser avec une vis à tête
hexagonale pointue)
W10471946 (4)
Vis à tête plate cruciforme
8281252 (28)
Tige d'ajustement de
la porte (préinstallée)
W10234194 (2)
Support du panneau
de tiroir
W10606815 (2)
Support de grille
entièrement intégrée
W10260890 – gauche (1)
W10260891 – droit (1)
Support supérieur
pour panneau
W10667450 (2)
Vis à tête bombée
1163283 (24)
Goupille de butée
W10234202 (2)
Support de grille
intégrée standard
W10182743 – gauche (1)
W10182741 – droit (1)
Support en « L » pour
panneau de remplissage
W10234199 (2)
Garniture inférieure
de la grille supérieure
W10634858 – Réfrigérateur
avec congélateur en bas
de 36 po (1)
W10606812 – Réfrigérateur
avec congélateur en bas
de 42 po, côte à côte (1)
23
