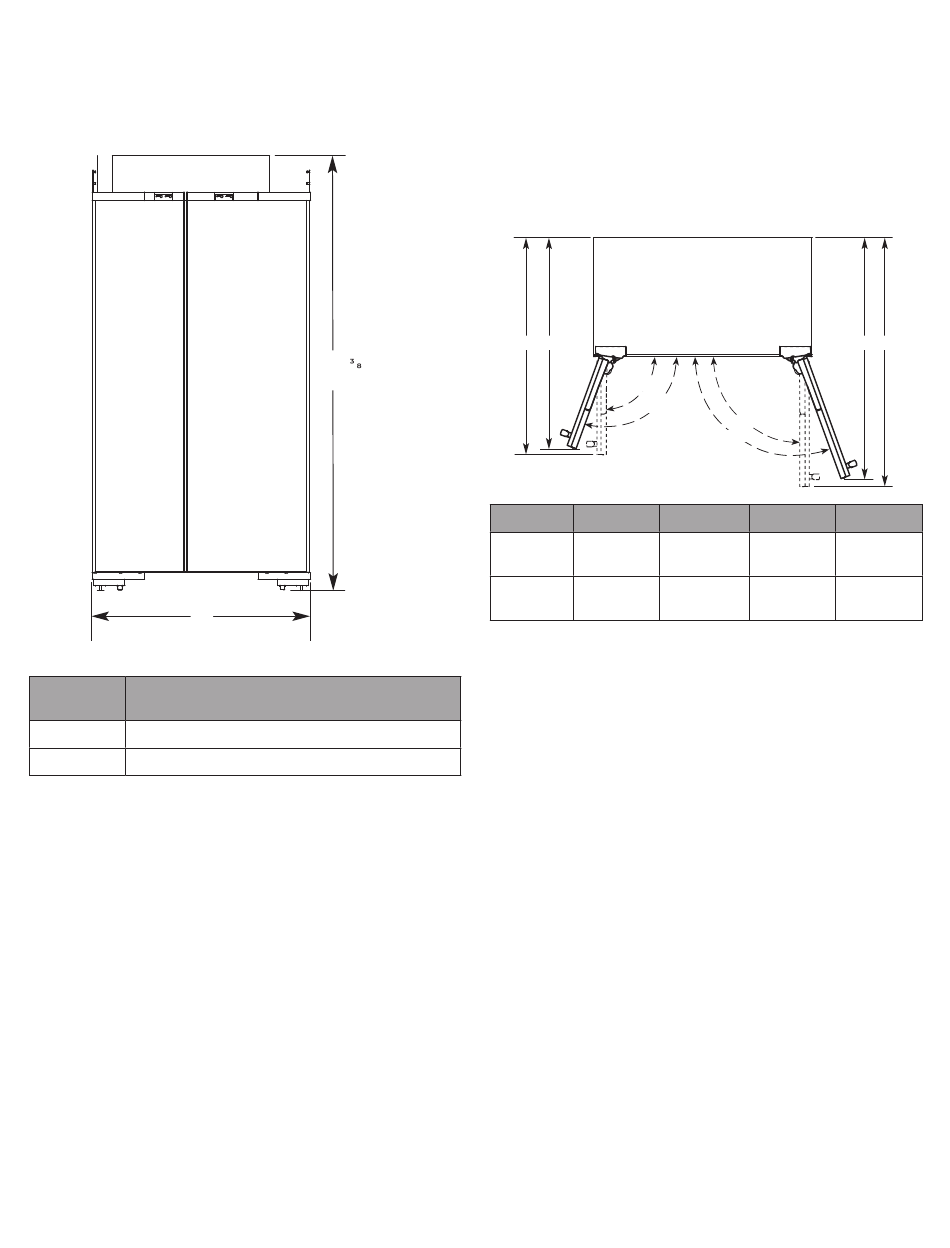

VUE DE FACE
Les dimensions de largeur ont été relevées d'une
charnière à l'autre.
Lorsque les pieds de nivellement sont totalement
déployés de 1 ¹⁄₄ po (3,2 cm) au-dessous des roulettes,
ajouter 1 ¹⁄₄ po (3,2 cm) à la hauteur totale.
A
(see chart following)
MODÈLE LARGEUR A (DU REBORD D'UNE
CHARNIÈRE AU REBORD DE L'AUTRE)
42
48
26
*83 ⁄ po
(211,8 cm)
41 ³⁄₄ po (106 cm)
47 ³⁄₄ po (121,3 cm)
DIMENSIONS POUR L'OUVERTURE
DES PORTES
L'emplacement d'installation doit permettre l'ouverture
des deux portes à un angle minimal de 90°. Laisser un
espace libre d'au moins 4 ¹⁄₂ po (11,4 cm) entre le côté
du réfrigérateur et un mur d'angle.
REMARQUE : Un dégagement plus grand peut être
nécessaire si l'on utilise des panneaux de bois décoratifs,
des poignées personnalisées ou des poignées de plus
grande profondeur.
A B
90˚
110˚
MODÈLE A
40 ³⁄₄ po
42
(103,5 cm)
43 ¹⁄₄ po
48
(109,9 cm)
90˚
110˚
B C
39 ³⁄₄ po 45 ³⁄₈ po
(101,0 cm) (115,3 cm) (118,8 cm)
42 po 48 ⁵⁄₈ po
(106,7 cm) (123,5 cm) (127,6 cm)
C D
D
46 ³⁄₄ po
50 ¹⁄₄ po
