User Manual

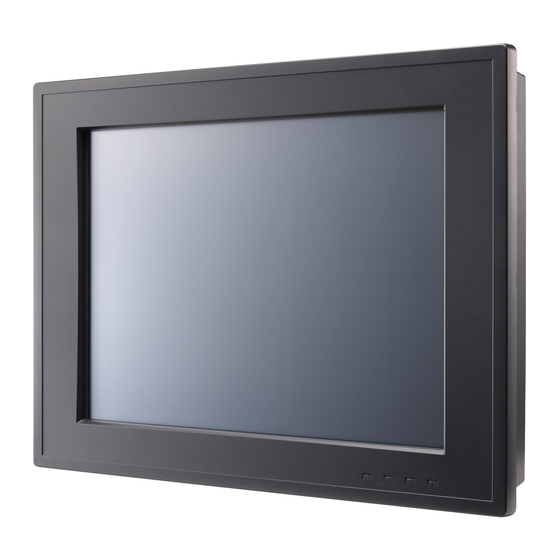

PPC-3100-RE9A/PPC-3120-RE9A
10.4"/12.1"Fanless Panel PC with Intel® Atom™
E3940 Processor
Startup Manual
Packing List
Before you begin installing your card, please make sure
that the following items have been shipped:
1. PPC bare-bone system x 1
2. Startup manual EN\CN\TC for PPC-3100/3120 Apollo
Lake 1st Ed x 1
3. Phoenix connector x 1
4. Mounting bracket and screw x 8
If any of these items are missing or damaged, please con-
tact your distributor or sales representative immediately.
Software Installation
Before installing software on the panel PC, install the cor-
responding drivers to ensure full functionality.
All drivers can be downloaded from the Advantech website
http://www.advantech.com
For more information on this product, please visit our
website at:
http://www.advantech.com/products/fanless-panel-
pcs/sub_1-2jkjm3
For technical support and service, please visit our
support website at:
http://support.advantech.com/support/new_de-
fault.aspx
This manual is for the PPC-3100-RE9A/3120-RE9A
Series Rev. A0.
Part No. 2043310000
Printed in China

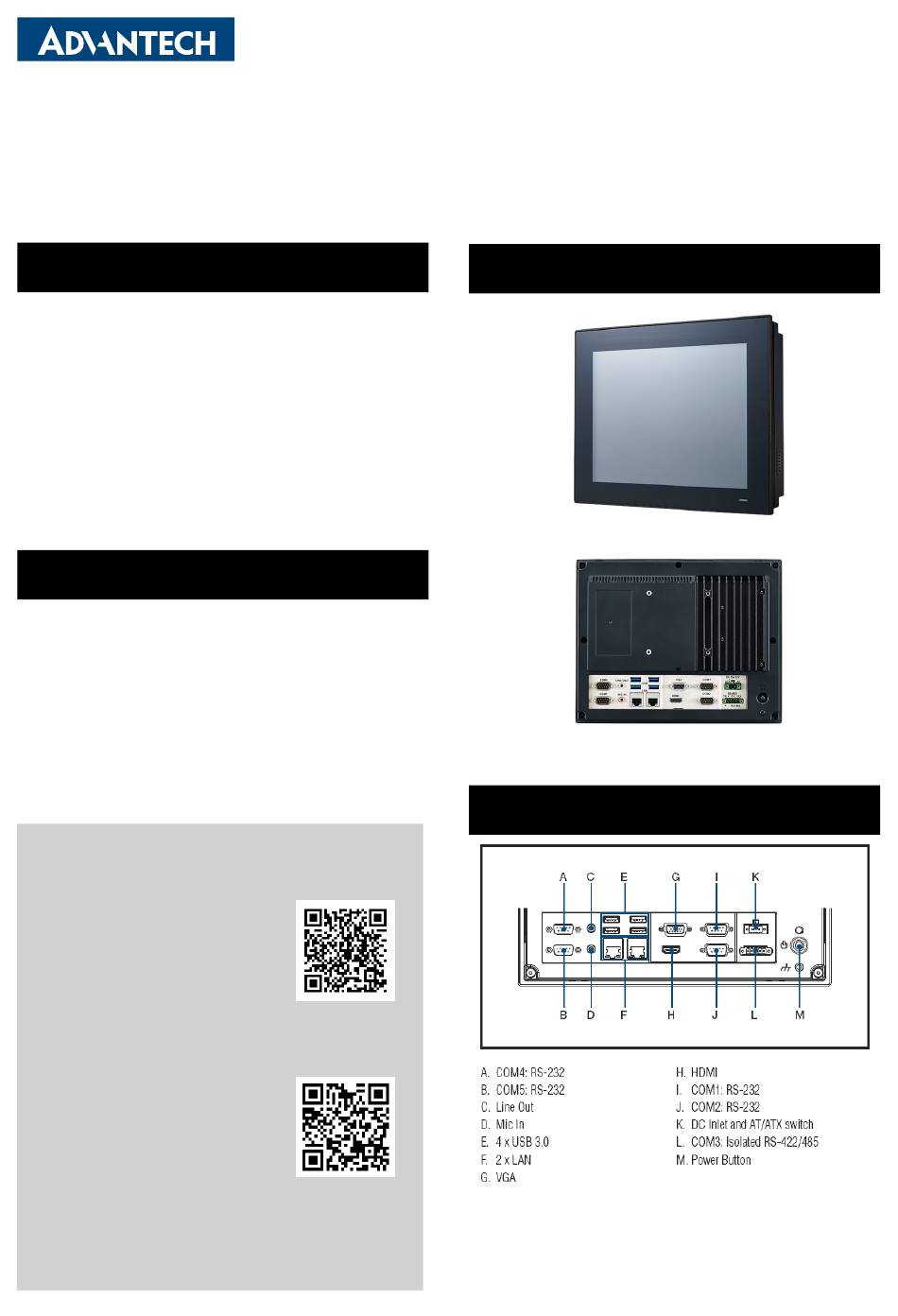

Appearance
System IO View
1st Edition
August 2018
Front view
Rear view
PPC-3100/3120 Startup Manual 1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Advantech PPC-3100-RE9A
Summary of Contents for Advantech PPC-3100-RE9A
- Page 1 Front view Software Installation Before installing software on the panel PC, install the cor- responding drivers to ensure full functionality. All drivers can be downloaded from the Advantech website http://www.advantech.com Rear view System IO View For more information on this product, please visit our website at: http://www.advantech.com/products/fanless-panel-...
-
Page 2: Specifications
Specifications PPC-3100-RE9A PPC-3120-RE9A LCD Display 10.4” 12.1” Display Type TFT LCD TFT LCD Resolution Max. 800 x 600 1024 x 768 Brightness Color 262k/16.2M 262k/16.2M Pixel Pitch 0.264(H) x 0.264(V) 0.240(H) x 0.240(V) Viewing Angle 160, 140 160, 140 Contrast Backlight Lifetime 30,000(Min.) - Page 3 Panel Mounting the System Panel Mounting the System (Cont.) To mount the flat bezel panel PC into a panel, follow the 4. Tighten the screws to affix the panel PC in place. steps below. 1. Cut out a panel corresponding to the size, PPC-3100 panel cutout dimension 265 x 210 mm (10.43 x 8.26 in), PPC-3120 panel cutout dimensions 311 x 240 mm...
-
Page 4: Safety Instructions
10. All cautions and warnings on the equipment should 19. DISCLAIMER: This set of instructions is given accord- be noted. ing to IEC 704-1. Advantech disclaims all responsibility for the accuracy of any statements contained herein. 11. If the equipment is not used for a long time, disconnect it from the power source to avoid damage by transient 20. - Page 5 产品外观 系统安装 请按照以下步骤顺序安装使用平板电脑(安装步骤以PPC-3100 为例，PPC-3120参照使用)。 前视图 1. 安装 SATA HDD 或者 mSATA 存储设备。 2. 安装内存。 3. 安装周边设备。 4. 固定平板电脑。 5. 调试系统。 安装 SATA HDD 1. 移除后壳8颗螺丝，取下后壳。 后视图 如需了解有关本产品及研华其它产品的详细信息，请访 问我们的网站： http://www.advantech.com.cn 如需技术服务与支持，请访问我们的技术支持网站： http://support.advantech.com.cn/support/default. aspx 本手册适用于PPC-3100-RE9A/3120-RE9A系列Rev. A0。 料号：2043310000 第一版 中国印刷 2018年8月 PPC-3100/3120快速入门手册 1...
- Page 6 系统安装（续） 系统安装（续） 6. 参照下图调整SATA线。 2. 移除如下5颗螺丝，然后取下HDD盖板。 7. 将SATA线的另一端插入主板对应接口。 3. 移除4颗螺丝后取下HDD铁片。 4. 用4颗螺丝将HDD固定在铁片上。 8. 用5颗螺丝固定HDD盖。 5. 插上SATA线并安装于HDD铁件中。 9. 将SATA线整理入束线扣，然后盖回后壳。 2 PPC-3100/3120快速入门手册...
- Page 7 系统安装（续） 系统安装（续） 安装 mSATA 存储设备 安装内存 1. 按照安装HDD步骤1&2取下HDD盖板。 1. 按照安装HDD步骤1&2取下HDD盖板。 2. 将MSATA金手指一端卡入卡槽，另一端下压并锁附2颗螺 2. 移除散热片上的6颗螺丝，取下散热片。 丝（从机器附件盒取得）。 3. 将内存安装于内存卡槽内。 4. 从机器附件盒中取出内存散热泥和CPU散热泥，分别贴附 与内存和CPU上。 PPC-3100/3120快速入门手册 3...
- Page 8 产品规格 PPC-3100-RE9A PPC-3120-RE9A LCD显示尺寸 10.4” 12.1” 显示屏类型 TFT LCD TFT LCD 最大分辨率 800 x 600 1024 x 768 亮度 支持色彩 262k/16.2M 262k/16.2M 点距 0.264(H) x 0.264(V) 0.240(H) x 0.240(V) 可视角度 160, 140 160, 140 对比度 5000 背光灯寿命 30,000(最小) 50,000(最小) 触摸屏类型...
- Page 9 產品外觀 系統安裝 請按照以下步驟順序安裝使用平板電腦(安裝步驟以PPC-3100 為例，PPC-3120參照使用)。 前面板 1. 安裝 SATA HDD 或者 mSATA 存放裝置。 2. 安裝記憶體。 3. 安裝周邊設備。 4. 固定平板電腦。 5. 調試系統。 安裝 SATA HDD 1. 移除後殼8顆螺絲，取下後殼。 後面板 如需瞭解有關本產品及研華其它產品的詳細資訊，請訪 問研華網站： http://www.advantech.com.cn 如需技術支援與服務，請訪問研華網站： http://support.advantech.com.cn/support/default. aspx 本手冊適用於PPC-3100-RE9A/3120-RE9A系列Rev. A0。 料號：2043310000 第一版 中國印刷 2018年8月 PPC-3100/3120快速入門手冊 1...
- Page 10 系統安裝（續） 系統安裝（續） 6. 參照下圖調整SATA線。 2. 移除如下5顆螺絲，然後取下HDD蓋板。 7. 將SATA線的另一端插入主機板對應介面。 3. 移除4顆螺絲後取下HDD鐵片。 8. 用5顆螺絲固定HDD蓋。 4. 用4顆螺絲將HDD固定在鐵片上。 5. 插上SATA線並安裝於HDD鐵件中。 9. 將SATA線整理入束線扣，然後蓋回後殼。 2 PPC-3100/3120快速入門手冊...
- Page 11 系統安裝（續） 系統安裝（續） 安裝 mSATA 存放裝置 安裝記憶體 1. 按照安裝HDD步驟1&2取下HDD蓋板 1. 按照安裝HDD步驟1&2取下HDD蓋板。 2. 將MSATA金手指一端卡入卡槽，另一端下壓並鎖附2顆螺 2. 移除散熱片上的6顆螺絲，取下散熱片。 絲（從機器附件盒取得）。 3. 將記憶體安裝於記憶體卡槽內。 4. 從機器附件盒中取出記憶體散熱泥和CPU散熱泥，分別貼 附與記憶體和CPU上。 PPC-3100/3120快速入門手冊 3...
- Page 12 產品規格 PPC-3100-RE9A PPC-3120-RE9A LCD顯示尺寸 10.4” 12.1” 顯示幕類型 TFT LCD TFT LCD 最大解析度 800 x 600 1024 x 768 亮度 支持色彩 262k/16.2M 262k/16.2M 點距 0.264(H) x 0.264(V) 0.240(H) x 0.240(V) 可視角度 160, 140 160, 140 對比度 5000 背光燈壽命 30,000(最小) 50,000(最小) 觸控式螢幕類型...
- Page 13 限用物質含有情況標示聲明書 設備名稱：電腦 型號(型式)：PPC-3100-XE9/PPC-3120-XE9(系列型號參考次頁) Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚Poly- 單元Unit brominated diphenyl Lead Mercury Cadmium Hexavalent Polybrominated ethers (PBDE) (Pb) (Hg) (Cd) chromium biphenyls (Cr+6) (PBB) 電路板 － ○...
- Page 14 安全指示 產品附錄型號 1. 請仔細閱讀此安全操作說明。 PPC-3100-RE9A附錄型號 2. 請妥善保存此用戶手冊供日後參考。 PPC-3100-RE9B, PPC-3100-RE9C, PPC-3100-PE9A, 3. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使 PPC-3100-PE9B, PPC-3100-PE9C, 用液體或去汙噴霧劑清洗設備。 PPC3100E91801-T, PPC3100E91802-T, PPC3100E91803-T, 4. 對於使用電源線的設備，設備周圍必須有容易接觸到的 PPC3100E91804-T, PPC3100E91901-T, PPC3100E91902-T, 電源插座。 PPC3100E91903-T, PPC3100E91904-T, PPC3100E92001-T, 5. 請不要在潮濕環境中使用設備。 PPC3100E92002-T, PPC3100E92003-T, PPC3100E92004-T, 6. 請在安裝前確保設備放置在可靠的平面上，意外跌落可 PPC3100E92101-T, PPC3100E92102-T, PPC3100E92103-T, 能會導致設備損壞。 PPC3100E92104-T, PPC3100E92201-T, PPC3100E92202-T, 7.
