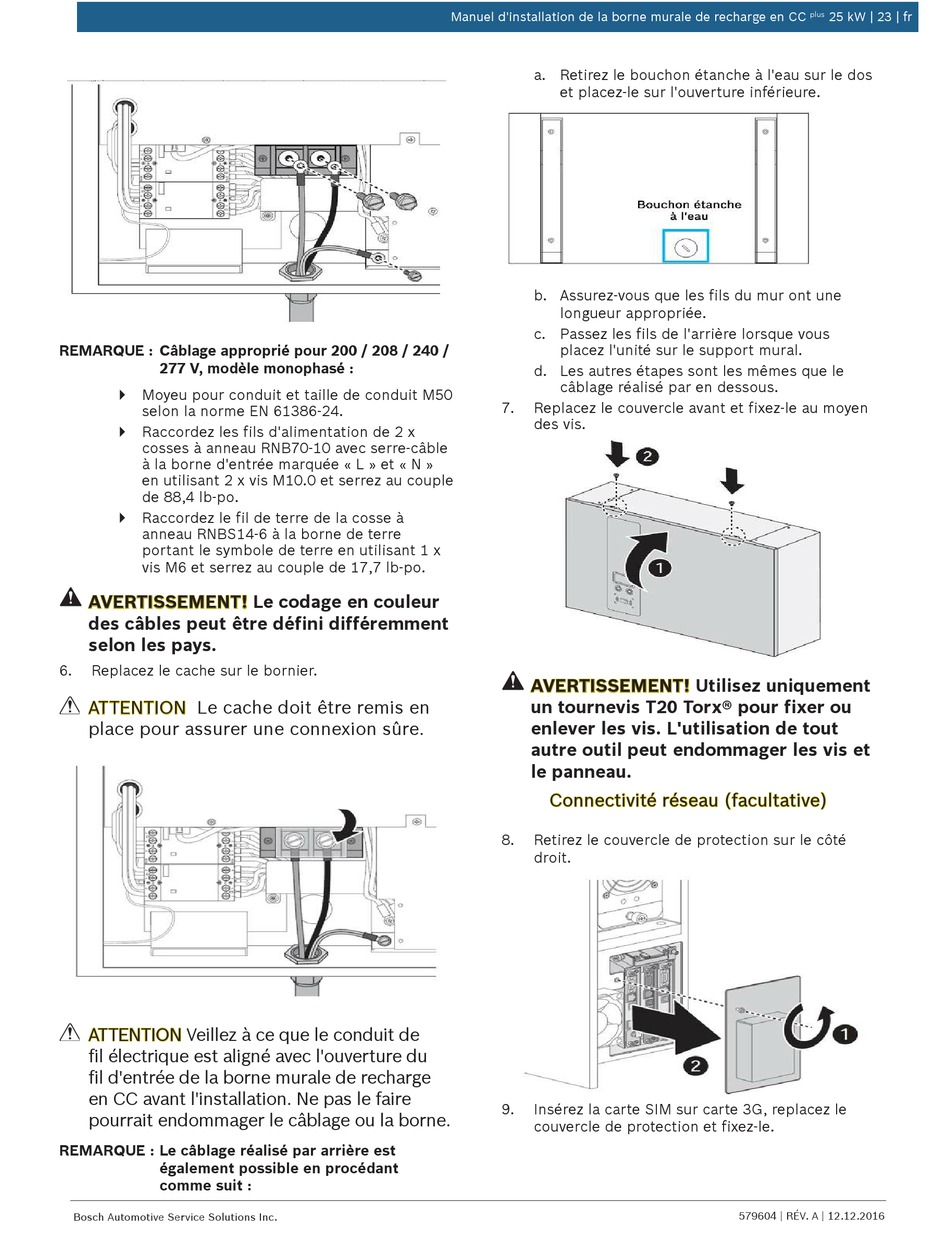

REMARQUE : Câblage approprié pour 200 / 208 / 240 /
277 V, modèle monophasé :
` Moyeu pour conduit et taille de conduit M50
selon la norme EN 61386-24.
` Raccordez les fils d'alimentation de 2 x
cosses à anneau RNB70-10 avec serre-câble
à la borne d'entrée marquée « L » et « N »
en utilisant 2 x vis M10.0 et serrez au couple
de 88,4 lb-po.
` Raccordez le fil de terre de la cosse à
anneau RNBS14-6 à la borne de terre
portant le symbole de terre en utilisant 1 x
vis M6 et serrez au couple de 17,7 lb-po.
AVERTISSEMENT! Le codage en couleur
des câbles peut être défini différemment
selon les pays.
6.
Replacez le cache sur le bornier.
ATTENTION Le cache doit être remis en
place pour assurer une connexion sûre.
ATTENTION Veillez à ce que le conduit de
fil électrique est aligné avec l'ouverture du
fil d'entrée de la borne murale de recharge
en CC avant l'installation. Ne pas le faire
pourrait endommager le câblage ou la borne.
REMARQUE : Le câblage réalisé par arrière est
également possible en procédant
comme suit :
Bosch Automotive Service Solutions Inc.
Manuel d'installation de la borne murale de recharge en CC
a. Retirez le bouchon étanche à l'eau sur le dos
et placez-le sur l'ouverture inférieure.
b. Assurez-vous que les fils du mur ont une
longueur appropriée.
c. Passez les fils de l'arrière lorsque vous
placez l'unité sur le support mural.
d. Les autres étapes sont les mêmes que le
câblage réalisé par en dessous.
7.
Replacez le couvercle avant et fixez-le au moyen
des vis.
AVERTISSEMENT! Utilisez uniquement
un tournevis T20 Torx® pour fixer ou
enlever les vis. L'utilisation de tout
autre outil peut endommager les vis et
le panneau.
Connectivité réseau (facultative)
8.
Retirez le couvercle de protection sur le côté
droit.
9.
Insérez la carte SIM sur carte 3G, replacez le
couvercle de protection et fixez-le.
25 kW | 23 | fr
plus
579604 | RÉV. A | 12.12.2016
