fr | 20 | Manuel d'installation de la borne murale de recharge en CC
`
Ce document fournit des instructions pour la borne
murale de recharge en CC et ne doit pas être utilisé pour
tout autre produit. Avant l'installation ou l'utilisation de
ce produit, lisez ce manuel attentivement et consultez un
entrepreneur agréé, un électricien agréé ou un expert de
montage formé pour assurer la conformité aux codes de
construction locaux et aux normes de sécurité.

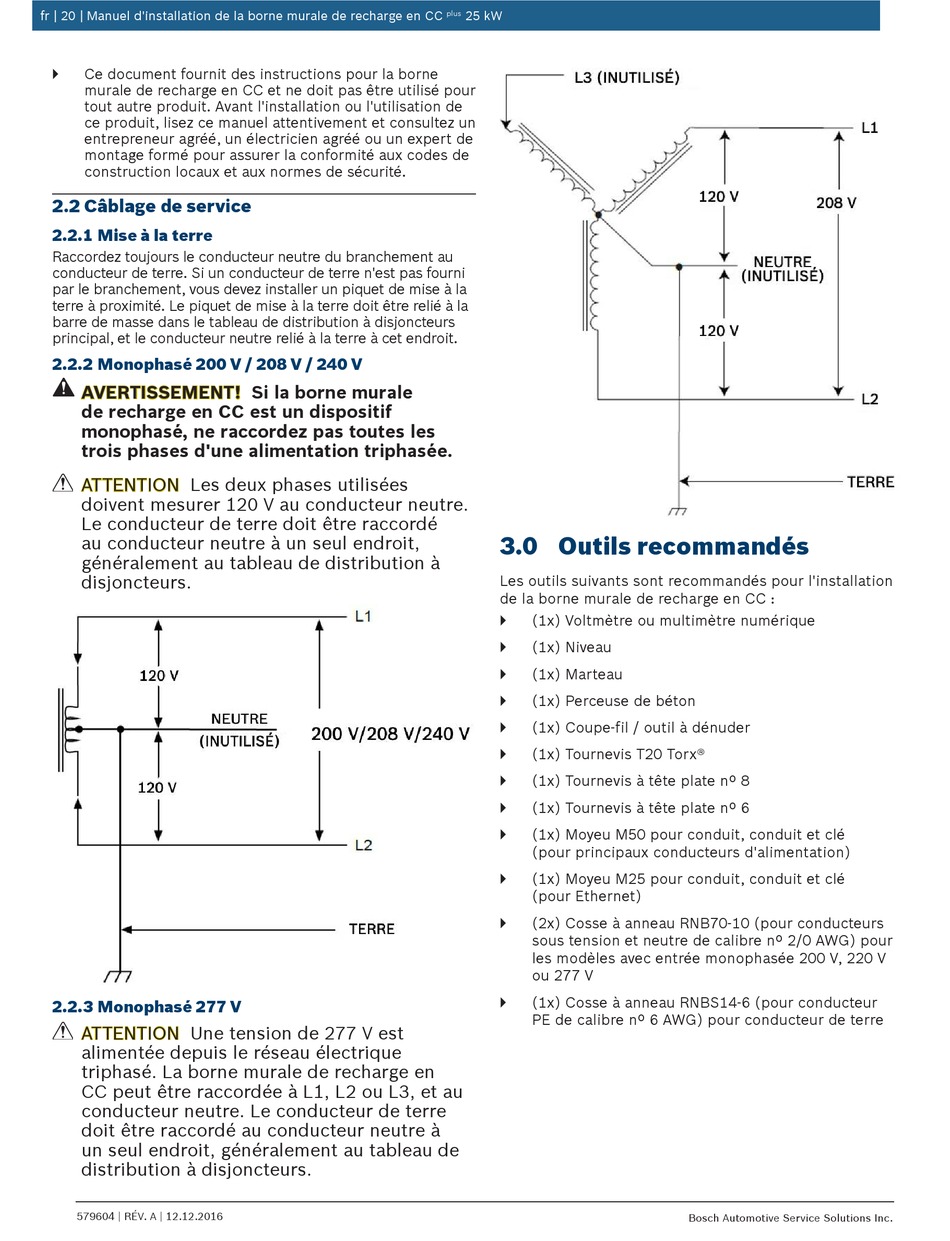

2.2 Câblage de service
2.2.1 Mise à la terre
Raccordez toujours le conducteur neutre du branchement au
conducteur de terre. Si un conducteur de terre n'est pas fourni
par le branchement, vous devez installer un piquet de mise à la
terre à proximité. Le piquet de mise à la terre doit être relié à la
barre de masse dans le tableau de distribution à disjoncteurs
principal, et le conducteur neutre relié à la terre à cet endroit.
2.2.2 Monophasé 200 V / 208 V / 240 V
AVERTISSEMENT! Si la borne murale
de recharge en CC est un dispositif
monophasé, ne raccordez pas toutes les
trois phases d'une alimentation triphasée.
ATTENTION Les deux phases utilisées
doivent mesurer 120 V au conducteur neutre.
Le conducteur de terre doit être raccordé
au conducteur neutre à un seul endroit,
généralement au tableau de distribution à
disjoncteurs.
2.2.3 Monophasé 277 V
ATTENTION Une tension de 277 V est
alimentée depuis le réseau électrique
triphasé. La borne murale de recharge en
CC peut être raccordée à L1, L2 ou L3, et au
conducteur neutre. Le conducteur de terre
doit être raccordé au conducteur neutre à
un seul endroit, généralement au tableau de
distribution à disjoncteurs.
579604 | RÉV. A | 12.12.2016
25 kW
plus
3.0 Outils recommandés
Les outils suivants sont recommandés pour l'installation
de la borne murale de recharge en CC :
`
(1x) Voltmètre ou multimètre numérique
`
(1x) Niveau
`
(1x) Marteau
`
(1x) Perceuse de béton
`
(1x) Coupe-fil / outil à dénuder
`
(1x) Tournevis T20 Torx®
`
(1x) Tournevis à tête plate nº 8
`
(1x) Tournevis à tête plate nº 6
`
(1x) Moyeu M50 pour conduit, conduit et clé
(pour principaux conducteurs d'alimentation)
`
(1x) Moyeu M25 pour conduit, conduit et clé
(pour Ethernet)
`
(2x) Cosse à anneau RNB70-10 (pour conducteurs
sous tension et neutre de calibre nº 2/0 AWG) pour
les modèles avec entrée monophasée 200 V, 220 V
ou 277 V
`
(1x) Cosse à anneau RNBS14-6 (pour conducteur
PE de calibre nº 6 AWG) pour conducteur de terre
Bosch Automotive Service Solutions Inc.
