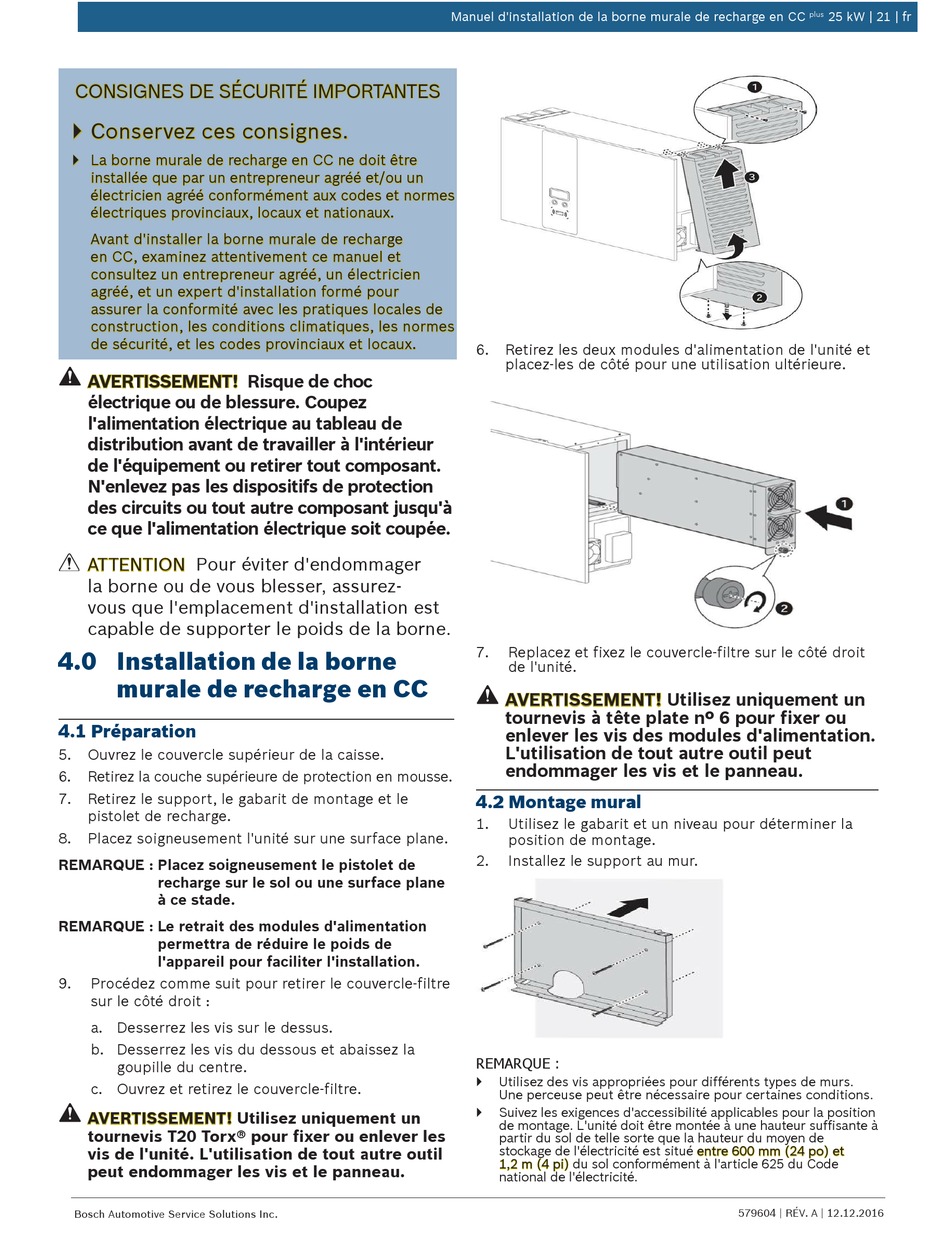

Installation De La Borne Murale De Recharge En Cc; Préparation; Montage Mural - Bosch Power DC plus 25kW Installation Manual

Wallbox charger
Hide thumbs

Advertisement

Table of Contents
CONSIGNES DE SÉCURITÉ IMPORTANTES
` Conservez ces consignes.
` La borne murale de recharge en CC ne doit être
installée que par un entrepreneur agréé et/ou un
électricien agréé conformément aux codes et normes
électriques provinciaux, locaux et nationaux.
Avant d'installer la borne murale de recharge
en CC, examinez attentivement ce manuel et
consultez un entrepreneur agréé, un électricien
agréé, et un expert d'installation formé pour
assurer la conformité avec les pratiques locales de
construction, les conditions climatiques, les normes
de sécurité, et les codes provinciaux et locaux.
AVERTISSEMENT! Risque de choc
électrique ou de blessure. Coupez
l'alimentation électrique au tableau de
distribution avant de travailler à l'intérieur
de l'équipement ou retirer tout composant.
N'enlevez pas les dispositifs de protection
des circuits ou tout autre composant jusqu'à
ce que l'alimentation électrique soit coupée.
ATTENTION Pour éviter d'endommager
la borne ou de vous blesser, assurez-
vous que l'emplacement d'installation est
capable de supporter le poids de la borne.
4.0 Installation de la borne
murale de recharge en CC
4.1 Préparation
5.
Ouvrez le couvercle supérieur de la caisse.
6.
Retirez la couche supérieure de protection en mousse.
7.
Retirez le support, le gabarit de montage et le
pistolet de recharge.
8.
Placez soigneusement l'unité sur une surface plane.
REMARQUE : Placez soigneusement le pistolet de
recharge sur le sol ou une surface plane
à ce stade.
REMARQUE : Le retrait des modules d'alimentation
permettra de réduire le poids de
l'appareil pour faciliter l'installation.
9.
Procédez comme suit pour retirer le couvercle-filtre
sur le côté droit :
a. Desserrez les vis sur le dessus.
b. Desserrez les vis du dessous et abaissez la
goupille du centre.
c. Ouvrez et retirez le couvercle-filtre.
AVERTISSEMENT! Utilisez uniquement un
tournevis T20 Torx® pour fixer ou enlever les
vis de l'unité. L'utilisation de tout autre outil
peut endommager les vis et le panneau.
Bosch Automotive Service Solutions Inc.
Manuel d'installation de la borne murale de recharge en CC
6.
Retirez les deux modules d'alimentation de l'unité et
placez-les de côté pour une utilisation ultérieure.
7.
Replacez et fixez le couvercle-filtre sur le côté droit
de l'unité.
AVERTISSEMENT! Utilisez uniquement un
tournevis à tête plate nº 6 pour fixer ou
enlever les vis des modules d'alimentation.
L'utilisation de tout autre outil peut
endommager les vis et le panneau.

4.2 Montage mural

1.
Utilisez le gabarit et un niveau pour déterminer la
position de montage.
2.
Installez le support au mur.
REMARQUE :
`
Utilisez des vis appropriées pour différents types de murs.
Une perceuse peut être nécessaire pour certaines conditions.
`
Suivez les exigences d'accessibilité applicables pour la position
de montage. L'unité doit être montée à une hauteur suffisante à
partir du sol de telle sorte que la hauteur du moyen de
stockage de l'électricité est situé entre 600 mm (24 po) et
1,2 m (4 pi) du sol conformément à l'article 625 du Code
national de l'électricité.
25 kW | 21 | fr
plus
579604 | RÉV. A | 12.12.2016
