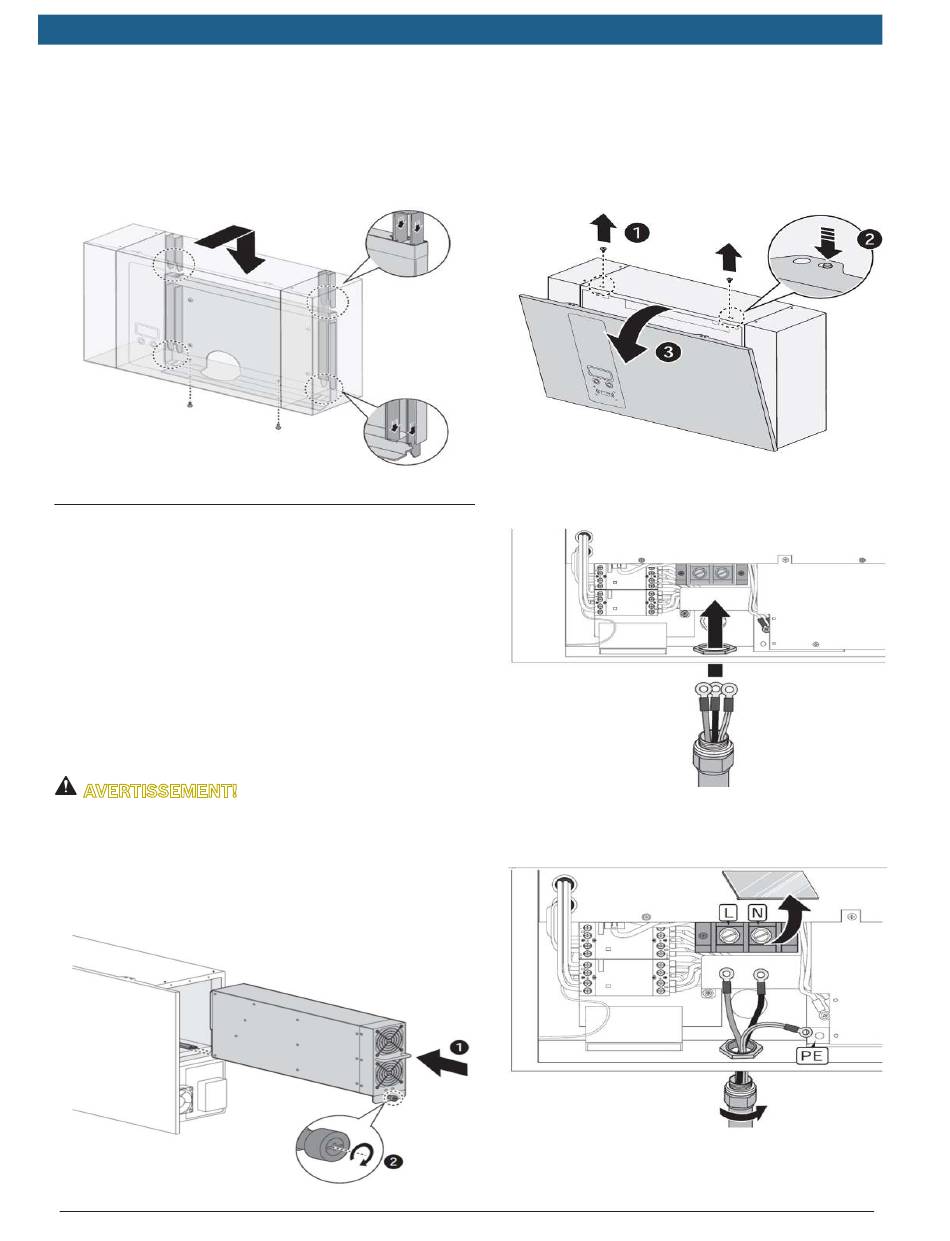

3.
Procédez comme suit :
a. Placez l'unité sur le support.
b. Alignez le châssis arrière de l'unité avec la fente
correspondante sur le support.
c. Faites glisser l'unité lentement vers le bas jusqu'à
ce qu'il repose fermement sur le support.
d. Fixez deux vis en dessous.

4.3 Installation des modules d'alimentation

1.
Procédez comme suit pour retirer le couvercle-filtre sur
le côté droit :
a. Desserrez les vis sur le dessus.
b. Desserrez les vis du dessous et abaissez la goupille
du centre.
c. Ouvrez et retirez le couvercle-filtre.
2.
Placez deux modules d'alimentation dans l'unité en
procédant comme suit. (La glissière est située au bas
du module d'alimentation).
a. Insérez les modules d'alimentation.
b. Fixez la vis imperdable sur le module d'alimentation.
AVERTISSEMENT! Utilisez uniquement un
tournevis à tête plate nº 6 pour fixer ou
enlever les vis des modules d'alimentation.
L'utilisation de tout autre outil peut
endommager les vis et le panneau.
579604 | REV. A | 12.12.2016

5.0 Effectuer les raccordements

1.
Procédez comme suit pour ouvrir le couvercle avant
pour réaliser le câblage :
a. Desserrez les deux vis sur le dessus.
b. Appuyez sur les ergots pour ouvrir le couvercle avant
c. Abaissez doucement le couvercle avant
2.
Pour réaliser le câblage par en dessous, introduisez
les fils par le bas et gardez la bonne longueur pour
chaque fil.
3.
Fixez le presse-étoupe pour fixer les fils.
4.
Retirez le cache du bornier et connectez fils L, N, et
PE aux bornes correctes.
5.
Fixez chaque fil avec vis et couple appropriés.
