FG Modellsport Competition EVO 08 Chassis Mounting Instruction page 3

Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
All metric screws need to be secured with thread lock fluid.
Baustufe 1
Teile sind in
Beutel A,A1
Position 1
The parts are in
the bags A, A1
CFK- Chassis-
versteifung
CFK chassis
stiffening
Karosserie-
klammer
Body clip

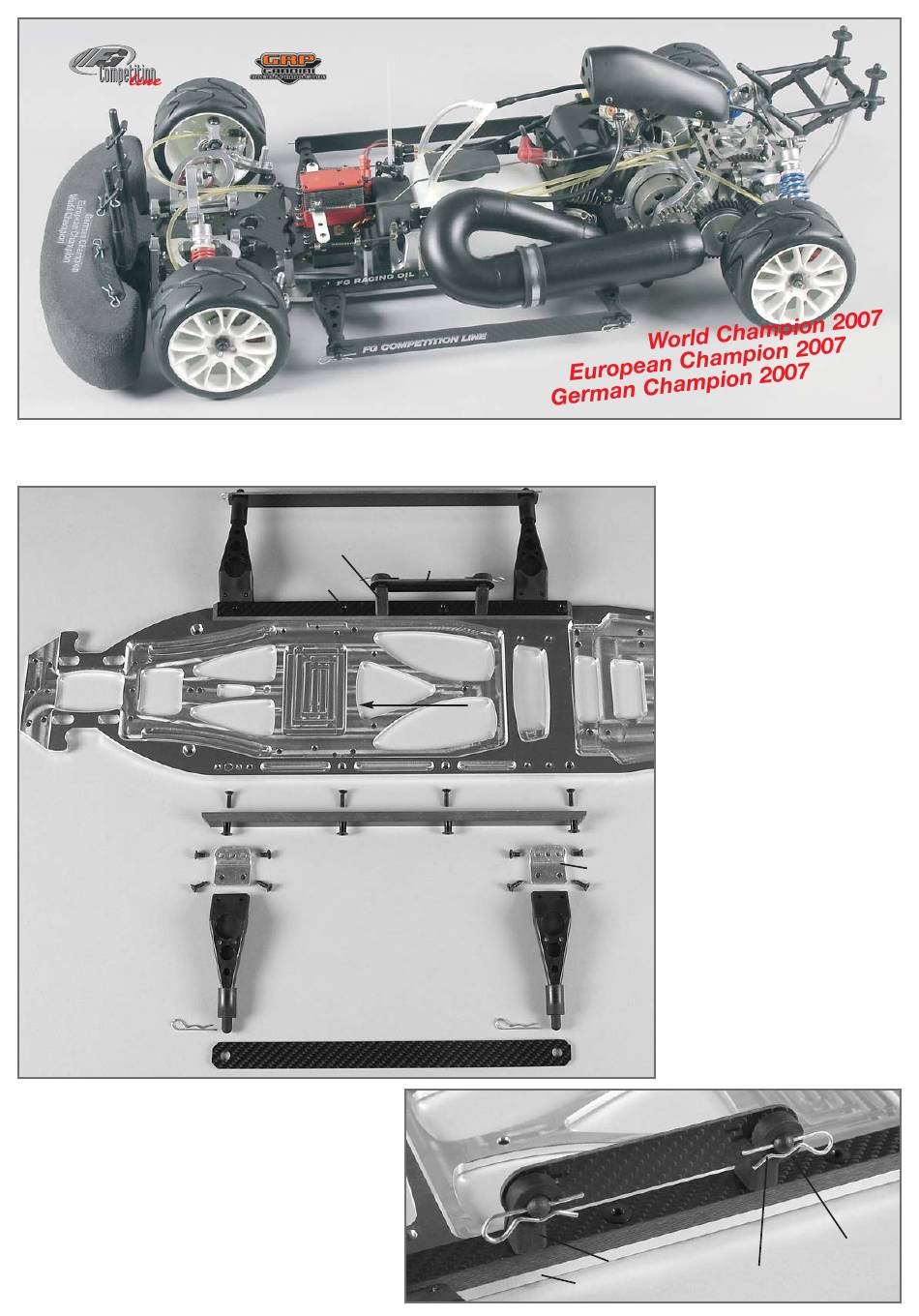

1. Fix the alloy body mount on the chassis using the M4x8
countersunk screws.
2. Mount the plastic mount for the battery holder brace on
the right (in direction of motion) CFK chassis stiffening by
means of M4x16 countersunk screws. Screw the CFK
chassis stiffenings with M4x14 countersunk screws and
insert nuts (insert nuts from the top) on the chassis.
3. Fix the plastic body mount with the 4.2x13 countersunk
screws on the alloy body mounts.
4. Put the carbon fiber side guard strips on the body mounts.
Tip: By omitting the 2 center insert nuts on each side you can
influence the flexibility of the chassis (chassis becomes more
smooth).
Kunststoffhalter
Plastic mount
CFK-Akkuhaltestrebe
CFK battery holder brace
Einpressmutter
Insert nut
Fahrtrichtung
Direction of motion
Einpressmutter
Insert nut
Kunststoff-
Karosseriehalter
Plastic body mount
Carbon fiber side
Kohlefaser-Seiten-
guard strips
schutzleisten
M4x14
Schraube/Screw
M4x8
Alu-Karos-
Schraube/
seriehalter
Screw
Alloy body
4,2x13
mount
Schraube/Screw
CFK-Akkuhaltestrebe
CFK battery holder brace
M4x16
1. Alu-Karosseriehalter mit den M4x8
Senk-Schrauben am Chassis befe-
stigen.
2. Die Kunststoffhalter für die Akku-
Haltestrebe auf die rechte (in Fahrt-
richtung) CFK Chassisversteifung
mittels M4x16 Senk-Schrauben
montieren. CFK Chassisversteifun-
gen mit M4x14 Senk-Schrauben
und den Einpress-muttern
(Einpressmuttern von oben) auf das
Chassis schrauben.
3. Kunststoff-Karosseriehalter mit den
4,2x13 Senk-Schrauben an den
Alu-Karosseriehaltern befestigen.
4. Kohlefaser-Seitenschutzleisten auf
die Karosseriehalter stecken.
Tipp: Durch Weglassen der mittleren 2
Einpressmuttern je Seite kann die
Flexibilität des Chassis beeinflusst
werden (Chassis wird weicher).
Kunststoffhalter
Plastic body mount
Karosserieklammer
Body clip
Dämpfungsgummi
Dampening rubber
