FG Modellsport Competition EVO 08 Chassis Mounting Instruction page 15

Baustufe15
Teile sind
in Beutel H
Position 15
The parts are
in the bag H
R/L-Sechs-
kantmutter
Hexagon nut
R/L
Alu-Kugel-
gelenk
Schraube/
Alloy ball-and
Screw
socket joint
M5x25
Kegelscheibe
oben
Upper taper
disk
Headless pin
M4x4
Gewindestift
Vorderachse
M4x4
mit Bund/ Front
axle w. collar
Felgen-Vierkantmitneh-
mer 14mm (Truck 9mm)
Bei der Montage der Vorderachse auch Baustufe 16 zur Hilfe nehmen.
1. Gleitbuchsen mit Bund zur Innenseite zeigend in die Bohrungen der
Alu-Vorderachsböcke 06 einpressen. Die länglichen Gleitbuchsen in
die Langlöcher oben der Vorderachsböcke einsetzen. Die Bohrung
in den länglichen Gleitbuchsen kann in 3 unterschiedlichen
Positionen eingesetzt werden. Darauf achten, dass alle in der glei-
chen Position montiert werden.
2. Die eingepressten Kugelbüchsen in den Alu-Querlenkern unten mit
M3x6 Linsen-Flanschkopfschrauben sichern. Die M5x25 (M5x30 bei
Truck) Gewindestifte und M5 Muttern nach Abb. montieren.
3. Die Sechskantmuttern mit Linksgewinde auf die Einstellschrauben
40mm aufdrehen, dann die Einstellschraube mit aufgedrehtem Alu-
Kugelgelenk in den oberen Alu-Querlenker eindrehen.
4. Vorderachse mit Bund in den deachsierten Alu-Achsschenkel mit
den vormontierten Kugellagern drücken und von der Innenseite
Gewindestift M5x20, Scheibe 5,3mm und mit einer M5 Stopp-
Mutter sichern. den Felgen-Vierkantmitnehmer 14mm (9mm bei
Truck) mit der Ausdrehung zum Kugellager zeigend montieren. Mit
den M4x4 Gewindestiften befestigen, nur leicht anziehen.
5. Alu-Lenkhebel mit M3x10 Schrauben am Alu-Achsschenkel vorne
nach Abb. befestigen.
6. Die vormontierten Alu-Querlenker nach Abb. an die Alu-
Vorderachsböcke montieren und mit Einstellclipsen und ggf.
Passscheiben ausdistanzieren. Die Querlenkerstifte mit
Sicherungsringen 5mm sichern. Die Querlenkerstifte mit M5x5
Gewindestifte klemmen. Die vormontierten Achsschenkel nach Abb.
mit M5x25 Senkschraube befestigen. Hierbei die Kegelscheiben und
5,3mm U-Scheiben zum oberen und unteren Querlenker montieren(
siehe Baustufe 16). Darauf achten, dass der kleinere Durchmesser der
Kegelscheibe zum Kugelgelenk zeigt.
Tipp: Auf richtigen Einbau der deachsierten Alu-Achsschenkel achten.
Die Gewinde-Aufnahme des Kugelgelenkes muss oben weiter innen
sein als unten.
Passscheibe
Shim ring
Ø 6x12x0,5 Ø 6x12x0,5
Einstellclipse
Adjusting
clips
M5 Mutter
M5 Nut
Gewindestift M5x25
Truck M5x30
Gewindestift M5x25
Truck M5x30
Einstellschr.
40mm
Adjusting screw.
40mm
Alu-Achsschenkel
deachsiert
Alloy upright
axially displaced
Square wheel driver
14mm (Truck 9mm)
Alu-Vorderachsbock 06
Alloy front axle mount 06
Gewindestift
Headless pin
Gewindestift M5x5
Headless pin M5x5
Alu-Querlenker
vorne oben
Upper front
alloy wishbone
Alu-Querlenker
vorne unten
Lower front
alloy wishbone
Schraube/
Screw
M3x10
Alu-Lenkhebel
Alloy steering lever

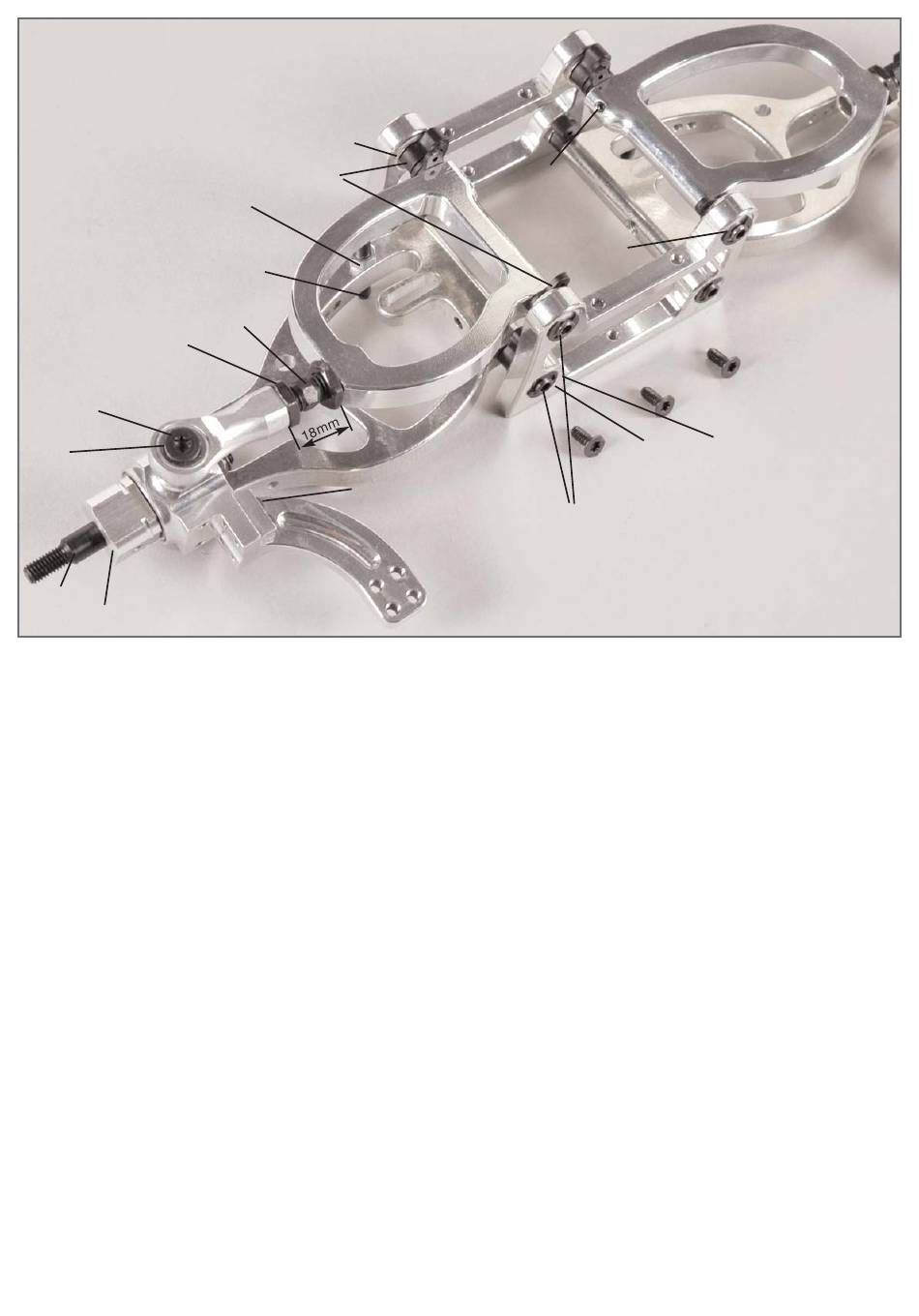

For the installation of the front axle also pay attention to position 16.
1. Mould in the guide bushes with collar showing towards the inside
into the boring of the alloy front axle mounts 06. Insert the oblong
guide bushes into the oblong holes at the top of the front axle mounts.
It is possible to insert the boring into the oblong guide bushes in 3
different ways. Please make sure that all of them are mounted in the
same way.
2. Secure the pressed in ball-type nipples in the alloy
wishbones at the bottom with M3x6 lenticular flange head screws.
Mount the M5x25 (M5x30 for truck) headless pins and M5 nuts
according to the illustration.
3. Screw the hexagon socket nuts with left-handed threads on the
adjusting screws 40mm, then fasten the adjustment screw with
cranked up alloy ball-and-socket joint into the top alloy wishbone.
4. Press the front axle with collar in the axially displaced alloy upright
with premounted ball bearings and mount the square wheel driver
14mm (for truck 9mm) with collar showing towards the ball bearing.
Fix it with M4x4 headless pins on the surface.
5. Fix the alloy steering lever to the front alloy upright using M3x10
screws according to the illustration.
6. Mount the premounted alloy wishbone to the alloy front axle mounts
according to the illustration and align with adjusting clips and shim
rings, if necessary. Secure the wishbone pins with securing rings
5mm. Clamp the wishbone pins with M5x5 headless pins. Fix the pre-
mounted upright using M5x20 countersunk screws according to the
illustration. In doing so, mount the taper disks and 5,3mm washers
on the topand bottom wishbone (see position 16). Make sure that the
smaller diameter of the taper disk is showing to the ball-and-socket
joint.
Tip: Make sure that the axially displaced alloy upright is
correctly installed. The thread receiver of the ball-and-socket joint
needs to be further inside at the top than at the bottom.
M4x4
M4x4
Upper Guide
bush with collar
Gleitbuchse
mit Bund oben
Lower guide
bush with collar
Gleitbuchse mit
Bund unten
Querlenkerstift
vorne 6x87/
Front wishbone pin
6x87
Alu-Vorderachsbock 06
Alloy front axle mount 06
Schraube M4x8
Screw M4x8
Sicherungsring Ø5
Securing ring Ø5
