Instalace

A

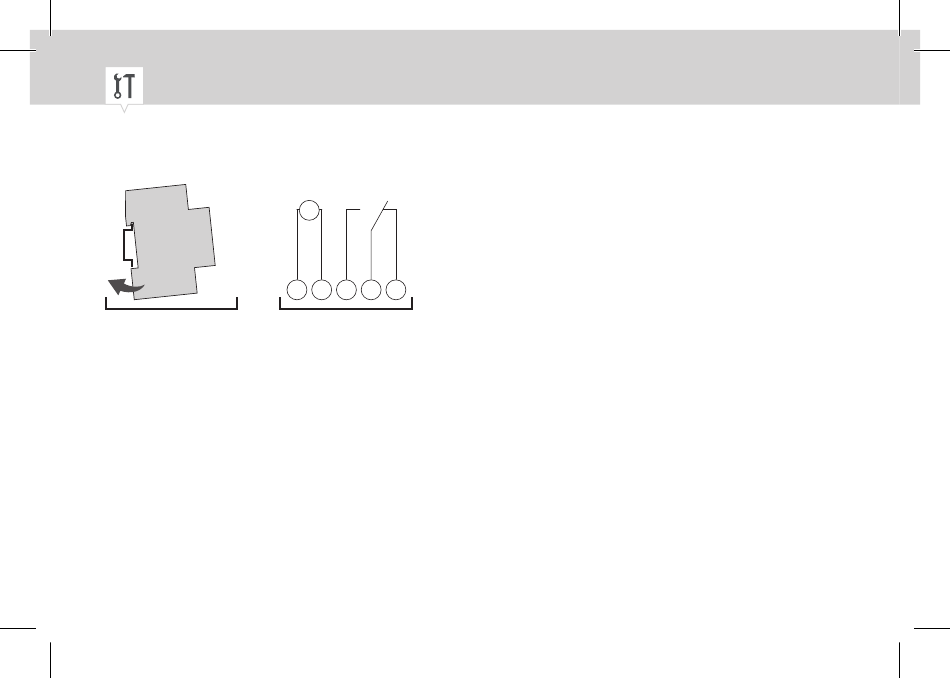

Obr. 4: Montáž na lištu DIN a schéma zapojení
A Montáž na lištu DIN
B Jednokanálové spínací hodiny pro montáž do rozvaděče 110 – 230 V
1. Spínací hodiny pro montáž do rozvaděče nasaďte shora na lištu DIN (obr. 4/A) a zatlačte dozadu,
až zaskočí.
2. Spínací hodiny pro montáž do rozvaděče instalujte podle schématu zapojení (obr. 4/B) (používejte
vodiče o průřezu od 1 mm² do 2,5 mm²).
