Installasjon

A

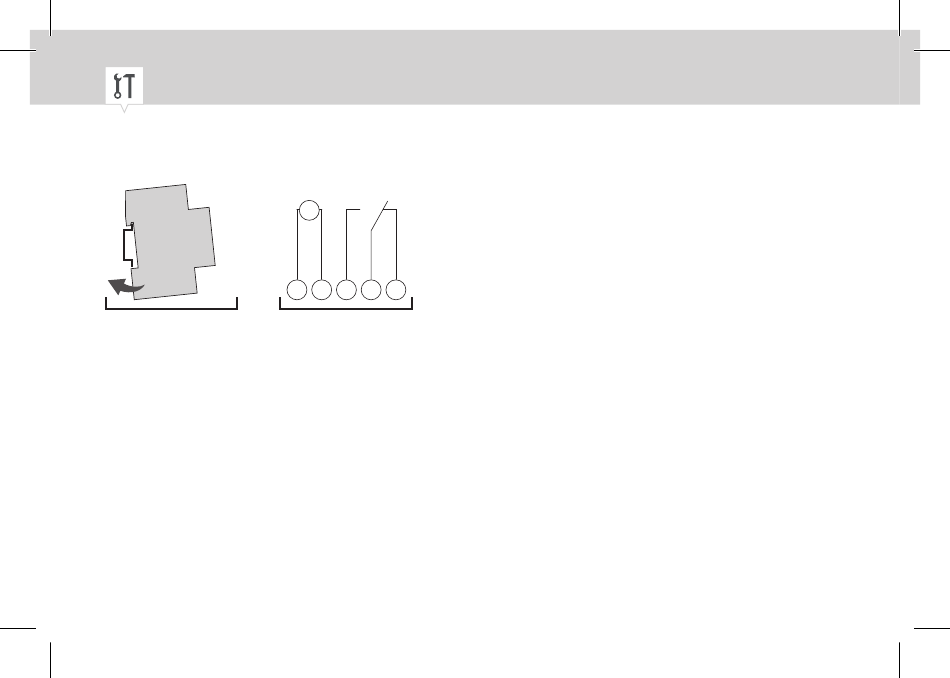

Fig. 4: Montering på DIN-skinne og koblingsskjema
A Montering på DIN-skinne
B 110 – 230 V 1-kanals fordelingstidsur
1. Sett fordelingstidsuret på DIN-skinnen (fig. 4/A) ovenfra, og trykk det bakover til det går i lås.
2. Installer fordelingstidsuret i henhold til koblingsskjemaet (fig. 4/B) (bruk ledninger med tverrsnitt
på mellom 1 mm² og 2,5 mm²).
120
CH1
M
~
L N 1 2 3
B
