Installation

A

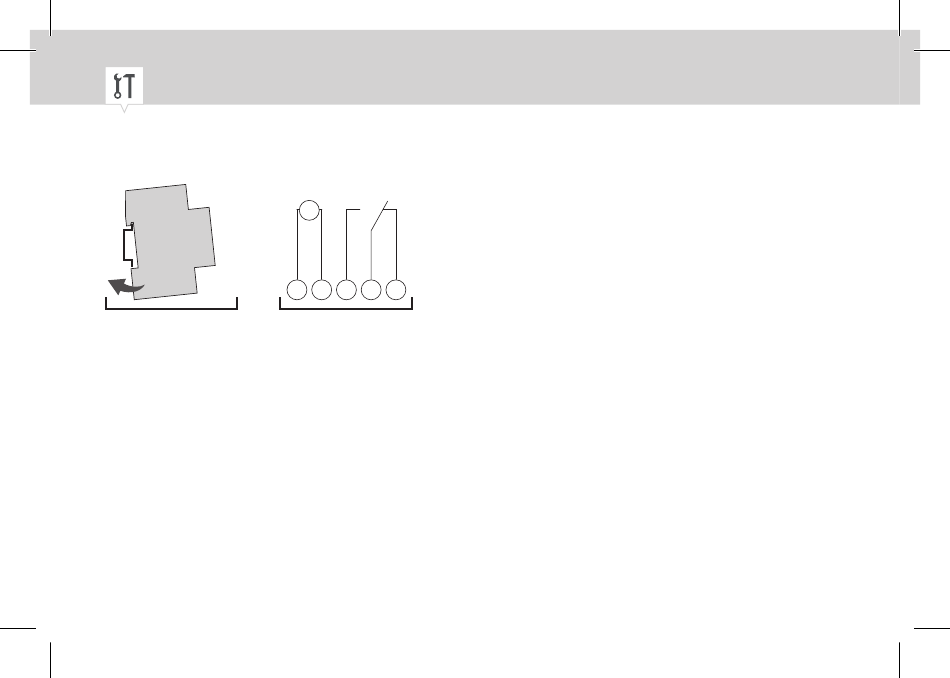

Fig. 4: Montage sur rail DIN et plan de câblage
A Montage sur rail DIN
B Horloge modulaire à 1 canal 110 – 230 V
1. Placez l'horloge modulaire par le haut sur le rail DIN (fig. 4/A) et appuyez-la vers l'arrière jusqu'à
ce qu'elle s'encliquète.
2. Installer l'horloge modulaire selon le plan de câblage (fig. 4/B) (utiliser des câbles d'une section
comprise entre 1 mm² et 2,5 mm²).
36
CH1
M
~
L N 1 2 3
B
