Instalación
A

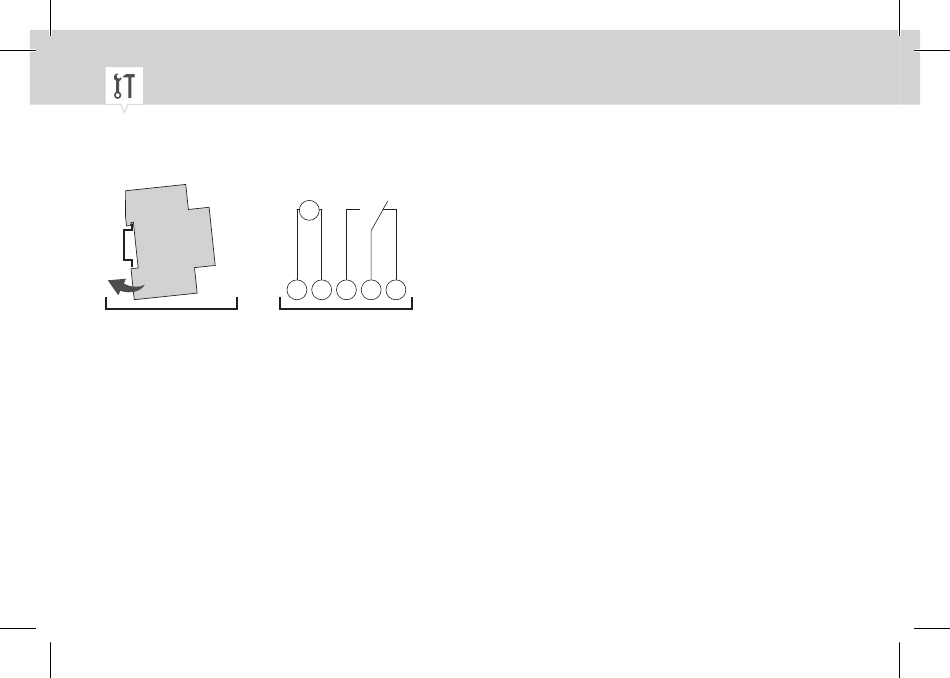

Fig. 4: Montaje en carril DIN y esquema de conexiones
A Montaje en carril DIN
B Interruptor horario de carril DIN de 1 canal de 110–230 V
1. Coloque el interruptor horario de carril DIN desde arriba en el carril DIN (fig. 4/A) y apriete hacia
atrás hasta que quede encajado.
2. Instale el interruptor horario de carril DIN según el esquema de conexiones (fig. 4/B) (utilice
cables con secciones de 1 mm² a 2,5 mm²).
60
CH1
M
~
L N 1 2 3
B
