Montaż
A

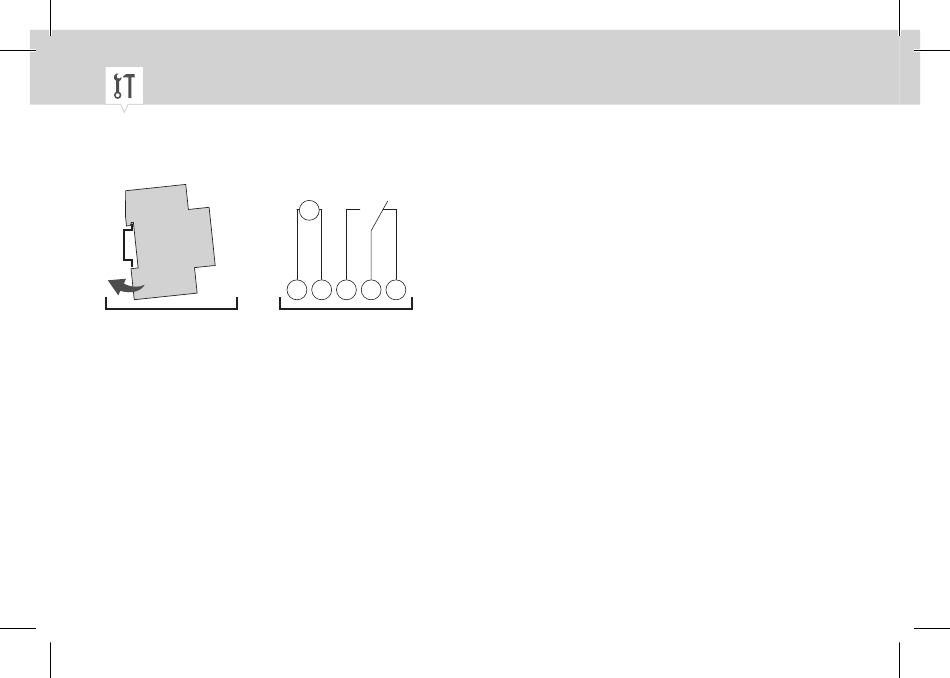

Rys. 4: Montaż na szynie DIN i schemat połączeń
A Montaż na szynie DIN
B 110 – 230 V, 1-kanałowy zegar sterujący rozdzielacza
1. Nałożyć zegar sterujący rozdzielacza od góry na szynę DIN (rys. 4/A) i przycisnąć go do tyłu aż do
zatrzaśnięcia.
2. Zamontować zegar sterujący rozdzielacza zgodnie ze schematem połączeń (rys. 4/B) (stosować
przewody o przekroju poprzecznym pomiędzy 1 mm² a 2,5 mm²).
156
CH1
M
~
L N 1 2 3
B
