Instalação
A

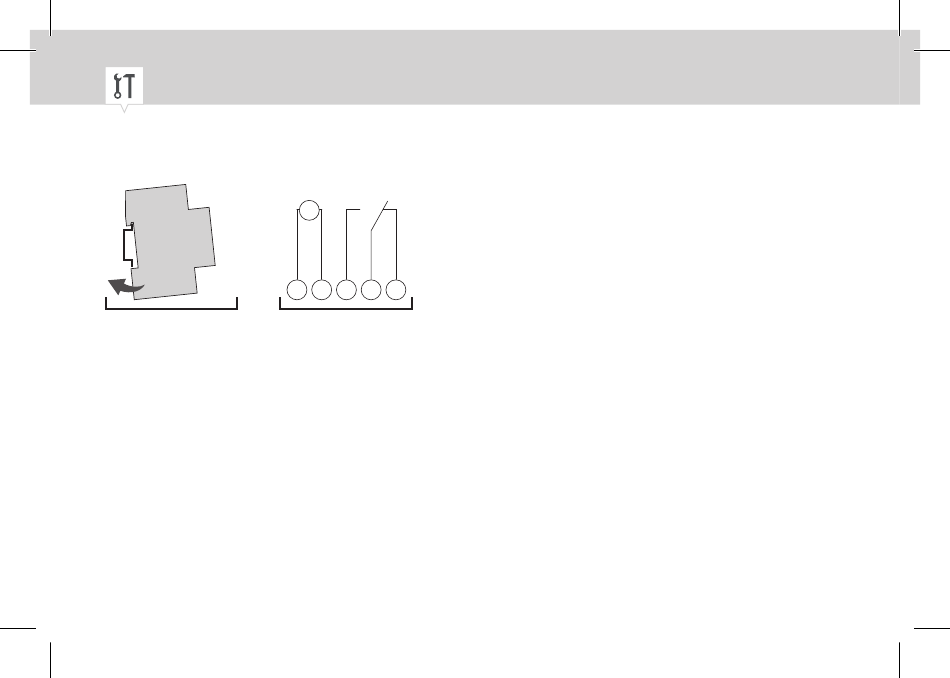

Fig. 4: Montagem em calha DIN e esquema de ligação
A Montagem em calha DIN
B Temporizador do distribuidor com 1 canal 110 – 230 V
1. Colocar o temporizador do distribuidor sobre a calha DIN (fig. 4/A), a partir de cima, e pressionar
para trás até engatar.
2. Instalar o temporizador do distribuidor de acordo com o esquema de ligação (fig. 4/B) (utilizar
cabos com uma secção transversal entre 1 mm² e 2,5 mm²).
72
CH1
M
~
L N 1 2 3
B
