Installatie

A

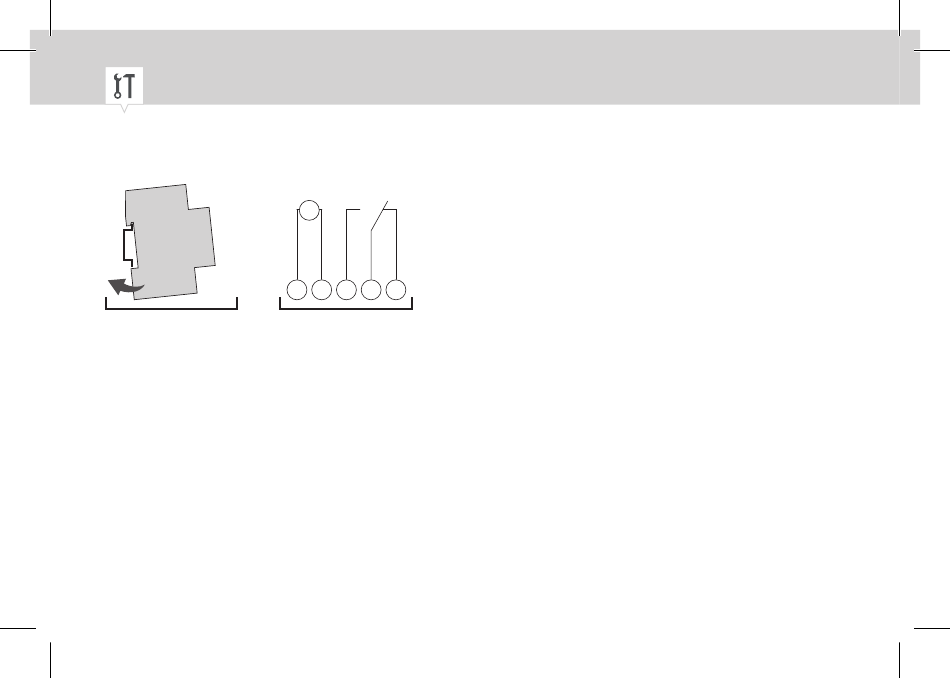

Afb. 4: Montage op DIN-rail en schakelschema
A Montage op DIN-rail
B 110 – 230 V 1-kanaal-verdeelkast-schakelklok
1. Verdeelkast-schakelklok van boven op de DIN-rail (afb. 4/A) plaatsen en naar achteren drukken
tot deze vergrendelt.
2. Verdeelkast-schakelklok volgens schakelschema (afb. 4/B) installeren (leidingen met een door-
snede tussen 1 mm² en 2,5 mm² gebruiken).
84
CH1
M
~
L N 1 2 3
B
