Installation

A

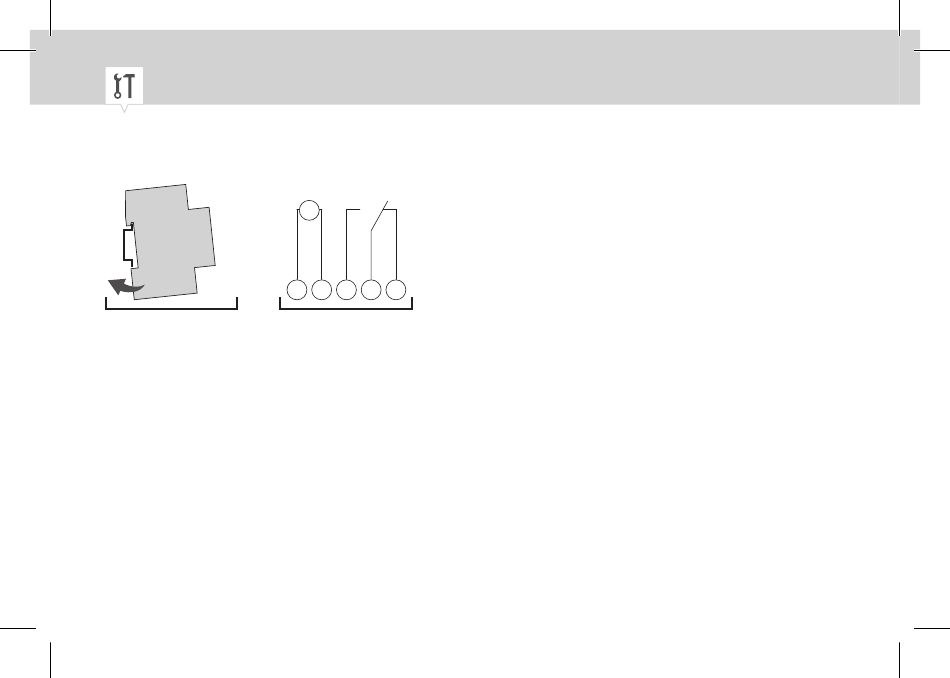

Fig. 4: Montering på DIN-skinne og koblingsdiagram
A Montering på DIN-skinne
B Kontaktur til 110 – 230 V med 1 kanal
1. Sæt kontakturet i oppefra på DIN-skinnen (fig. 4/A), og tryk det bagud, indtil det klikker på plads.
2. Installér kontakturet iht. koblingsdiagrammet (fig. 4/B) (brug ledninger med et tværsnit på mellem
1 mm² og 2,5 mm²).
132
CH1
M
~
L N 1 2 3
B
