Asennus

A

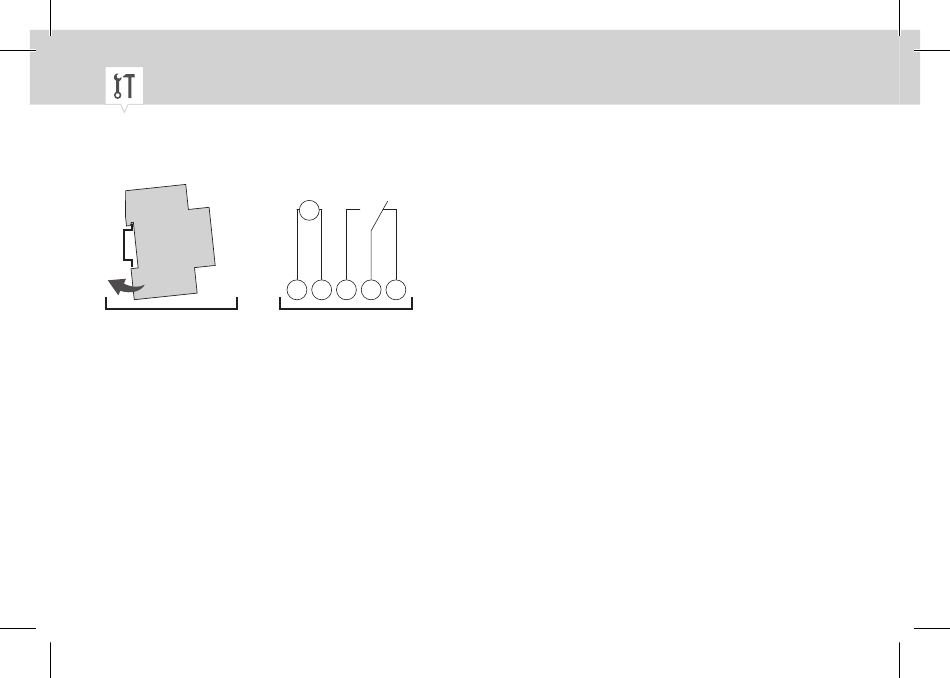

Kuva 4: Asennus DIN-kiskoon ja kytkentäkaavio
A Asennus DIN-kiskoon
B 110–230 voltin 1-kanavainen kellokytkin
1. Aseta kiskokiinnitteinen kellokytkin yläkautta DIN-kiskoon (kuva 4/A) ja paina kytkintä taakse-
päin, kunnes se lukittuu paikalleen.
2. Kytke kiskokiinnitteinen kellokytkin kytkentäkaavion mukaisesti (kuva 4/B) (käytä johtimia, joiden
läpimitta on 1–2,5 mm²).
144
CH1
M
~
L N 1 2 3
B
