Telepítés
A

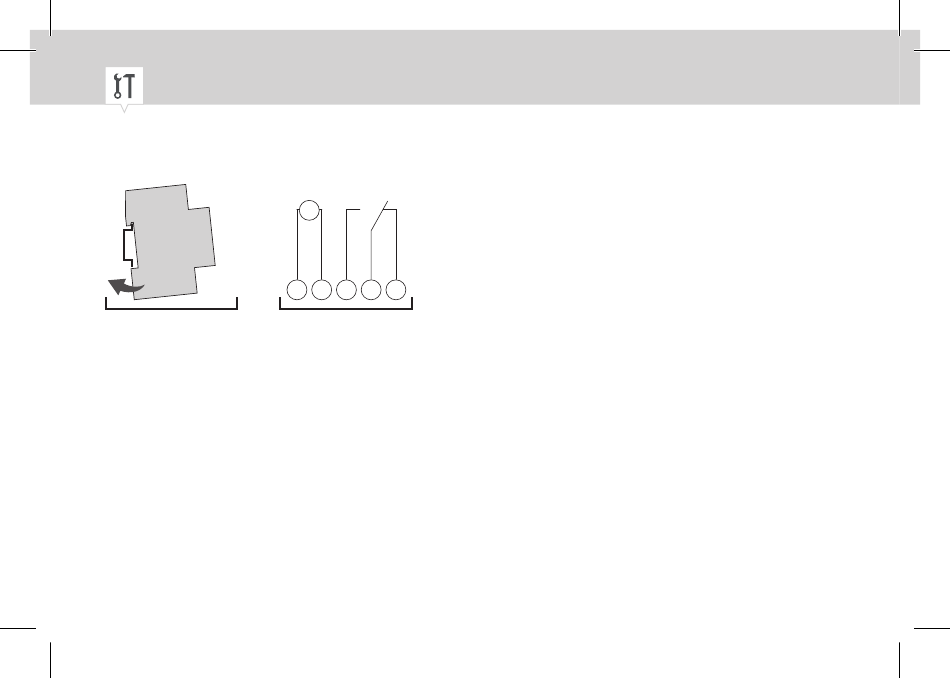

4. ábra: DIN-sínre történő felszerelés és kapcsolási rajz
A DIN-sínre történő felszerelés
B 110 – 230 V-os, 1 csatornás digitális kapcsolóóra
1. A digitális kapcsolóórát felülről helyezze a DIN-sínre (4. ábra/A), és nyomja hátra, amíg be nem
pattan.
2. A kapcsolási rajznak (4. ábra/B) megfelelően telepítse a digitális kapcsolóórát (1 mm² és 2,5 mm²
közötti keresztmetszettel rendelkező vezetékeket használjon).
168
CH1
M
~
L N 1 2 3
B
