Installation

A

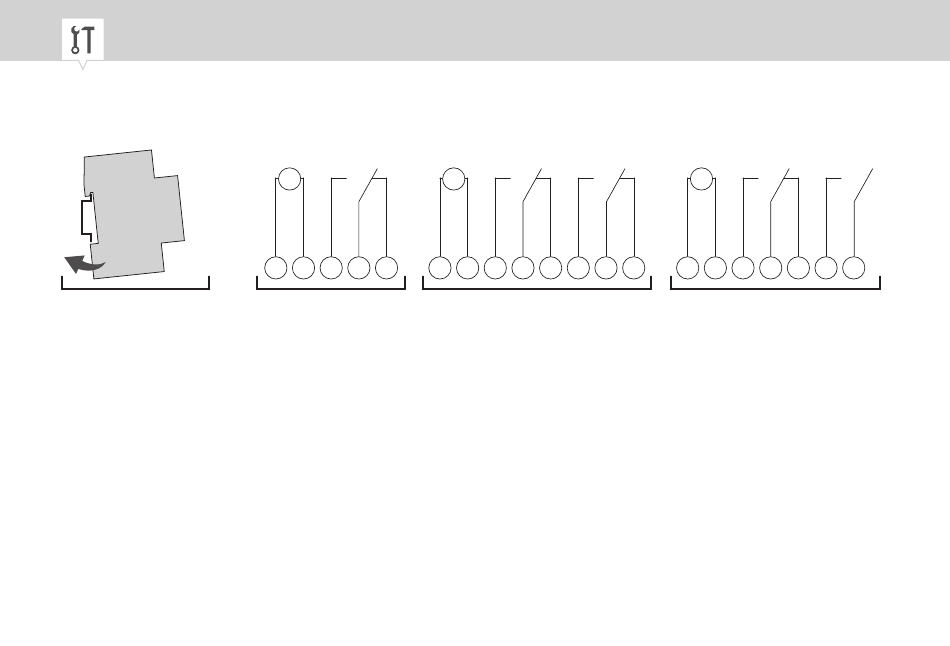

Abb. 5: Montage auf DIN-Schiene und Schaltbilder
A Montage auf DIN-Schiene
B 110 – 230 V 1-Kanal-Verteilerschaltuhr
C 110 – 230 V 2-Kanal-Verteilerschaltuhr
D
12/24-V-Verteilerschaltuhr
1. Verteilerschaltuhr von oben auf die DIN-Schiene (Abb. 5/A) setzen und nach hinten drücken, bis
diese einrastet.
2. Verteilerschaltuhr gemäß Schaltbild (Abb. 5/B), (Abb. 5/C) oder (Abb. 5/D) installieren (Leitungen
mit einem Querschnitt zwischen 1 mm² und 2,5 mm² verwenden).
12
CH1
M M
~ ~
L N 1 2 3 L N
B
CH1 CH2
1 2 3 5 6 7
C
CH1 CH2
M
~
~+ ~-
1 2 3 5 6
D
