Anschluss

ESD-Vorschriften beachten!
Die Plusleitung muss mit einer 1 A Sicherung abgesi-
chert werden.
Anschlusskabel des TIN-Bus und der 12 V Betriebsspan-
nung zugfrei in Schleifen verlegen. Das Bedienteil muss
sich ca. 20 cm aus der Einbauöffnung herausziehen lassen –
ohne Zugbelastung für die Steckverbindung. Keinesfalls am
Anschlusskabel ziehen, wenn es am Bedienteil angesteckt ist.
– Anschluss kabel (TIN-Bus) zu Heizung, Klimasystem oder
Truma iNet Box verlegen und am Bedienteil Truma CP plus
anstecken.
– 12 V-Anschlusskabel anstecken und mit ungeschalteter
12 V Betriebsspannung verbinden (Dauerplus). Heizung und
Bedienteil Truma CP plus müssen am selben Stromkreis
angeschlossen sein.
TIN-Bus
CI-BUS
1
+ -
+ = rot
12 V
- = rot / schwarz

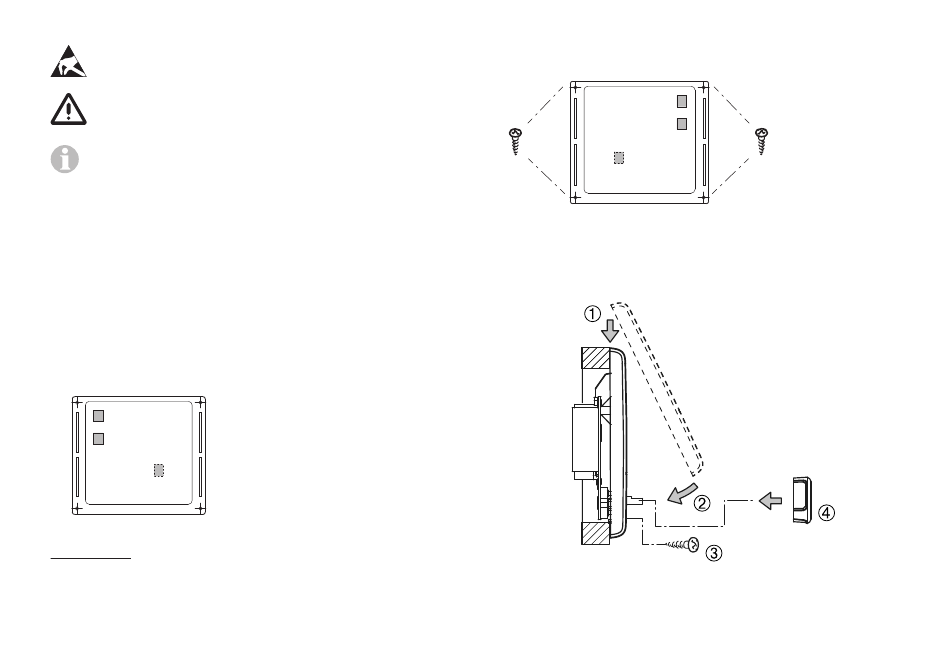

Bild 3 – Ansicht von hinten
Nur bei Variante Truma CP plus CI-BUS. Werkseitig ist ein exter-
1
nes Bedienteil (Master) angeschlossen.

Montage

– Rahmen mit 4 Schrauben an der Wand fixieren.
-
+
Bild 4 – Ansicht von vorne
– Bedienteiloberteil über 2 Rastnasen in den Rahmen einhaken.
– Bedienteiloberteil mit einer Schraube fixieren.
– Dreh- / Drückknopf auf die Achse aufschieben.
Bild 5 – Bedienteiloberteil und Dreh- / Drückknopf montieren
Technische Änderungen vorbehalten!
Ø max. 3,4 mm
DE 5
