Tilslutning

Overhold ESD-forskrifterne!
Plusledningen skal sikres med en 1 A sikring.
TIN-bussens og 12 V driftsspændingens tilslutningskabel
udlægges i sløjfer uden at stramme. Betjeningsdelen skal
kunne trækkes ca. 20 cm ud af monteringsåbningen – uden at
stikforbindelsen trækbelastes. Træk aldrig i tilslutningskablet,
hvis det er stukket i betjeningsdelen.
– Træk tilslutningskabel (TIN-bus) til varmeanlæg, klimasy-
stem eller Truma iNet Box og isæt ved betjeningsdel Truma
CP plus.
– Isæt 12 V-tilslutningskablet og forbind med ikke tilkoblet
12 V driftsspænding (konstant plus). Varmeanlæg og be-
tjeningsdel Truma CP plus skal være tilsluttet ved samme
strømkreds.
TIN-Bus
CI-BUS
1
+ -
+ = rød
12 V
- = rød / sort

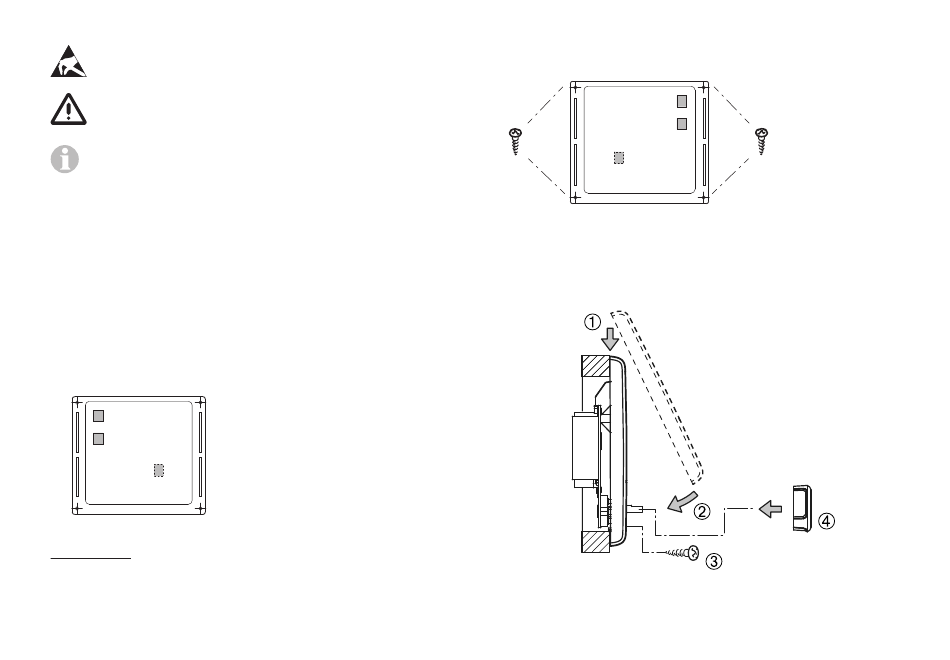

Fig. 3 – set bagfra
Kun ved variant Truma CP plus CI-BUS. Der er tilsluttet en eks-
1
tern betjeningsdel (master) på fabrikken.

Montering

– Fastgør rammen på væggen med 4 skruer.
-
+
Fig. 4 – set forfra
– Isæt betjeningsdelens øverste del i rammen via
2 låseanordninger.
– Fastgør betjeningsdelens øverste del med en skrue.
– Skub dreje-/trykknappen på akslen.
Fig. 5 – Monter betjeningsdelens øverste del og dreje-/
trykknappen
Ret til tekniske ændringer forbeholdes!
Ø maks. 3,4
DA 25
