Abmessungen

92
69
11,5

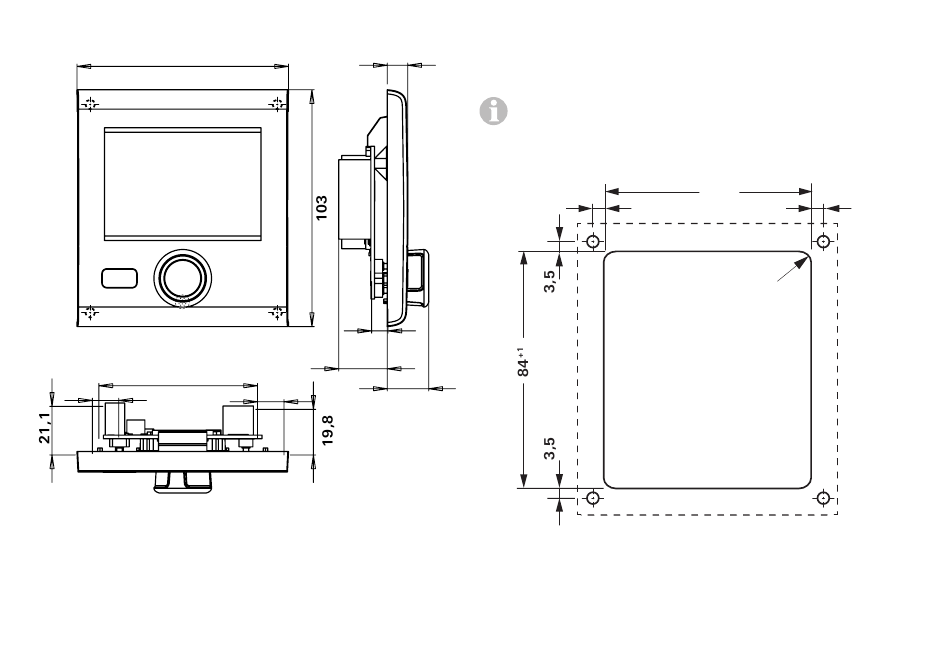

Bild 1 – Maße in mm. Darstellung nicht maßstabsgetreu
4 DE
9
7
22
11,5
18

Platzwahl

Das Bedienteil Truma CP plus an einer vor Feuchtigkeit und
Nässe geschützten Stelle einbauen.
Für eine optimale Lesbarkeit der Zeichen, das Bedienteil
Truma CP plus auf Augenhöhe montieren.
– Einbauöffnung herstellen.
3,5
Bild 2 – Maße in mm. Darstellung nicht maßstabsgetreu
73
+1
3,5
3±1
