Aansluiting

ESD-voorschriften in acht nemen!
De pluskabel moet met een 1 A zekering worden
gezekerd.
Leg de aansluitkabel van de TIN-Bus en de 12 V bedrijfs-
spanning trekontlast in lussen. Het bedieningspaneel
moet ca. 20 cm uit de inbouwopening naar buiten kunnen
worden getrokken – zonder trekbelasting voor de stekkerver-
binding. Trek in geen geval aan de aansluitkabel als die op het
bedieningspaneel is aangesloten.
– Leg de aansluitkabel (TIN-Bus) naar de verwarming, het
airconditioningsysteem of de Truma iNet Box en steek de
stekker in het bedieningspaneel Truma CP plus.
– De stekker van de 12 V-aansluitkabel erin steken en met de
niet-geschakelde 12 V bedrijfsspanning verbinden (perma-
nente plus). De verwarming en het bedieningspaneel Truma
CP plus moeten op hetzelfde stroomcircuit zijn aangesloten.
TIN-Bus
CI-BUS
1
+ -
+ = rood
12 V
- = rood / zwart

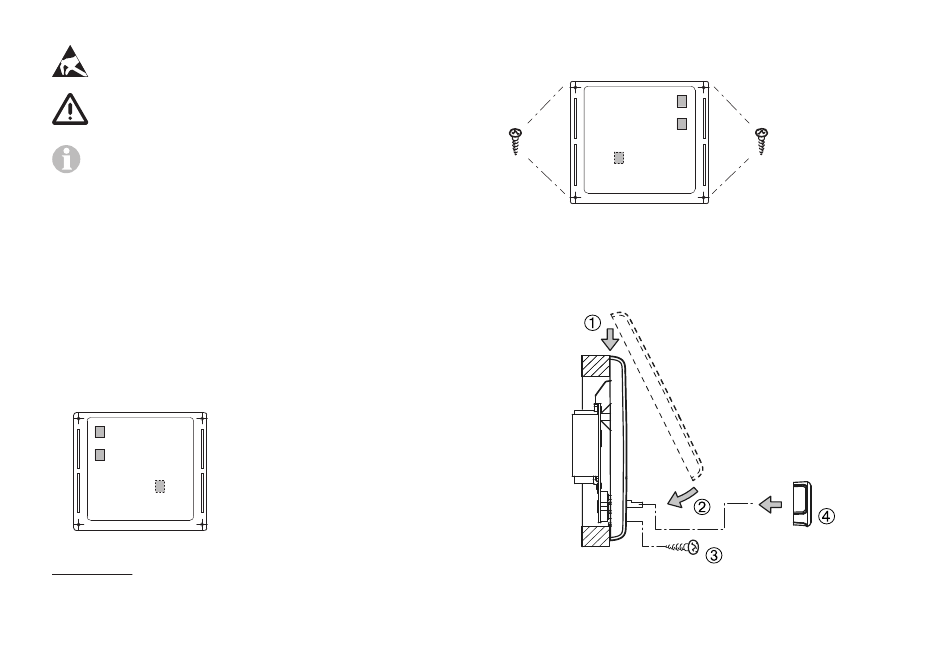

Afbeelding 3 – Aanzicht van achteren
Alleen bij de variant Truma CP plus CI-BUS. Af fabriek is een ex-
1
tern bedieningspaneel (master) aangesloten.

Montage

– Bevestig het frame met vier schroefjes aan de wand.
-
+
Afbeelding 4 – Aanzicht van voren
– Haak het kapje van het bedieningspaneel met de 2 nokken
in het frame.
– Zet het kapje van het bedieningspaneel met een schroefje vast.
– Schuif de draai-/drukknop op het asje.
Afb. 5 – Kapje bedieningspaneel en draai-/drukknop monteren
