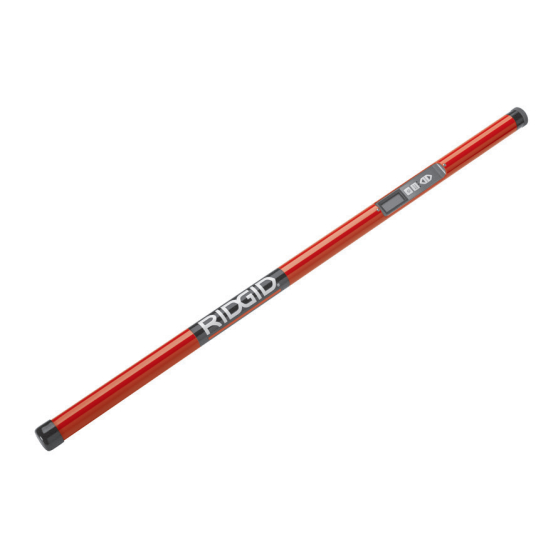

Summary of Contents for Emerson RIDGID MR-10
- Page 1 MR-10 RIDGE TOOL COMPANY...
-
Page 2: Table Of Contents
MR-10 Magnetic Locator Table of Contents Recording Form for Machine Serial Number ................1 Safety Symbols ..........................2 General Safety Information Work Area Safety ........................2 Electrical Safety ..........................2 Personal Safety...........................2 Equipment Use and Care......................2 Service............................3 Specific Safety Information MR-10 Magnetic Locator Safety....................3 Description, Specifications and Standard Equipment Description..........................3 Specifications..........................4... -
Page 3: Recording Form For Machine Serial Number
Magnetic Locator MR-10 Magnetic Locator WARNING! Read this Operator’s Manual carefully before using this tool. Failure to understand and follow the contents of this MR-10 Magnetic Locator manual may result in electri- Record Serial Number below and retain product serial number which is located on nameplate. cal shock, fire and/or serious Serial personal injury. -
Page 4: Safety Symbols
MR-10 Magnetic Locator Safety Symbols In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safety information. This section is provided to improve under- standing of these signal words and symbols . This is the safety alert symbol. -
Page 5: Service
MR-10 Magnetic Locator does not turn it ON and OFF. Any tool SAVE THESE INSTRUCTIONS! that can not be controlled with the switch is dangerous and must be repaired. Keep this manual with the tool for use by the operator. •... -
Page 6: Specifications
MR-10 Magnetic Locator Specifications Icons Display......Black and White LCD Speaker .......Mylar Speaker Absolute Signal Body Material/ Strength Construction ....Aluminum Tube with (0-99) Signal Recessed Controls Graph Length ......39.25" (100 cm) Polarity Indicator Operating Temperature ....0º F to +120º F (- Gain 18º... -
Page 7: Changing/Installing Batteries
MR-10 Magnetic Locator from electric shock and other causes The RIDGID MR-10 Magnetic Loca - NOTI E and prevent equipment damage. tor conforms to all applicable EMC standards. However, the possibility of it causing interfer- 1. Make sure the unit is OFF. -
Page 8: Locator General Considerations
MR-10 Magnetic Locator stones, snow, ice, water and the ground it- 1. Check for an appropriate work area as in- self. These have no effect on the performance dicated in the General Safety Section. of the locator (unless they contain ferrous or 2. -
Page 9: Specific Locating
MR-10 Magnetic Locator “AUTO NULL ” sections for information to Specific Locating improve locates. See Figures 7 and 8 for 1. When the signal source has been gener- locating signal patterns. ally located, move the locator to the verti- cal position. Signal for a Signal for a Vertically... -
Page 10: Auto Null
Avoid rubbing too hard. Do not use aggressive mal settings and sensitivity, cycle the power cleaning agents or solutions. OFF, then ON. Calibration The RIDGID MR-10 Magnetic Locator is fac- tory calibrated and only requires recalibration Before AUTO NULL if repaired. -
Page 11: Disposal
MR-10 Magnetic Locator Disposal Parts of the RIDGID MR-10 Magnetic Locator contain valuable materials and can be recy- cled. There are companies that specialize in recycling that may be found locally. Dispose of the components in compliance with all applica- ble regulations. - Page 12 MR-10 Magnetic Locator...
-
