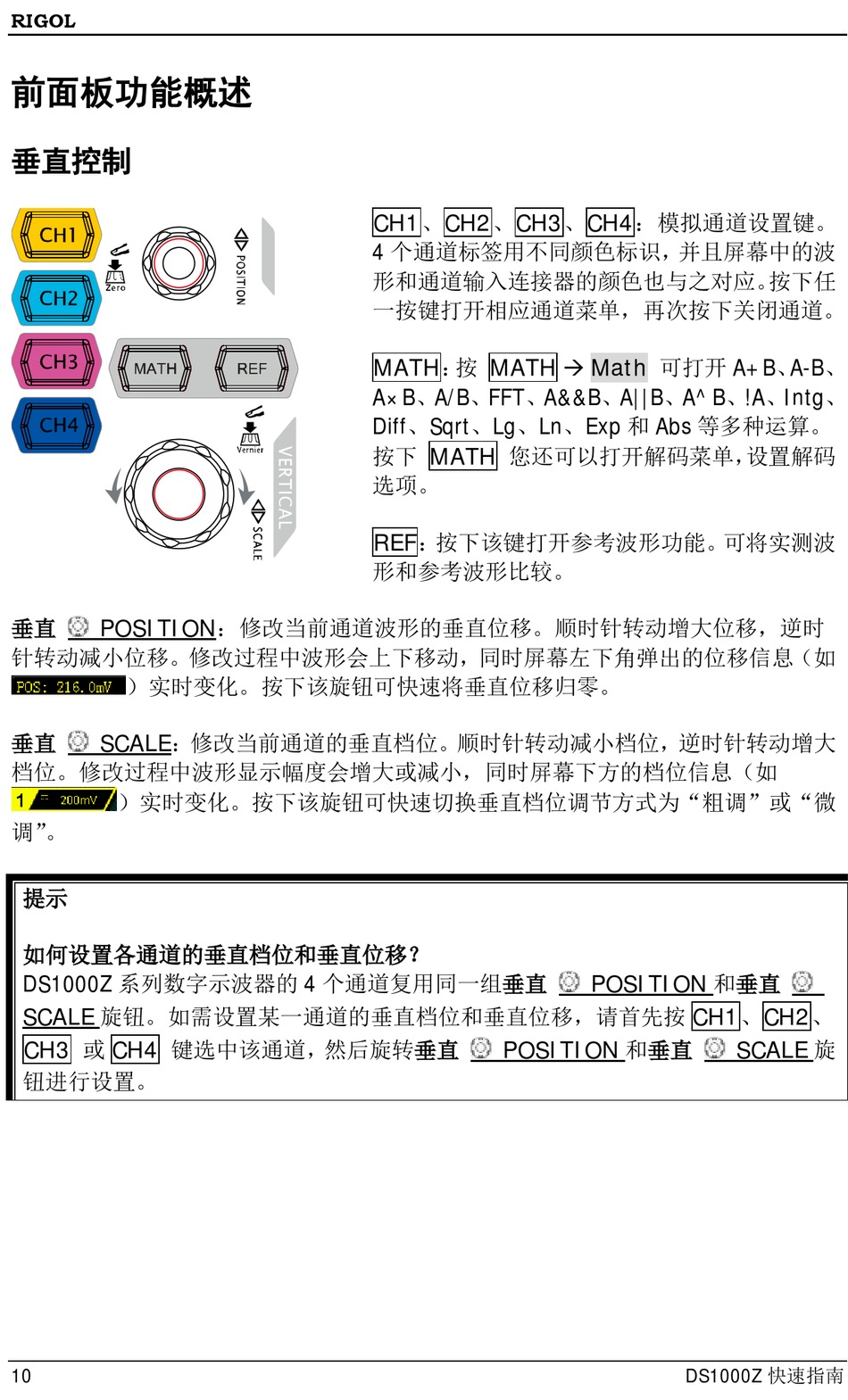

前面板功能概述
垂直控制
POSITION：修改当前通道波形的垂直位移。顺时针转动增大位移，逆时
垂直
针转动减小位移。修改过程中波形会上下移动，同时屏幕左下角弹出的位移信息（如
）实时变化。按下该旋钮可快速将垂直位移归零。
SCALE：修改当前通道的垂直档位。顺时针转动减小档位，逆时针转动增大
垂直
档位。修改过程中波形显示幅度会增大或减小，同时屏幕下方的档位信息（如
）实时变化。按下该旋钮可快速切换垂直档位调节方式为"粗调"或"微
调" 。
提示
如何设置各通道的垂直档位和垂直位移？
DS1000Z 系列数字示波器的 4 个通道复用同一组垂直
SCALE 旋钮。如需设置某一通道的垂直档位和垂直位移，请首先按 CH1、CH2、
CH3 或 CH4 键选中该通道， 然后旋转垂直
钮进行设置。
10
CH1、CH2、CH3、CH4：模拟通道设置键。
4 个通道标签用不同颜色标识， 并且屏幕中的波
形和通道输入连接器的颜色也与之对应。 按下任
一按键打开相应通道菜单，再次按下关闭通道。
MATH： 按 MATH  Math 可打开 A+B、 A-B、
A×B、A/B、FFT、A&&B、A||B、A^B、!A、Intg、
Diff、Sqrt、Lg、Ln、Exp 和 Abs 等多种运算。
按下 MATH 您还可以打开解码菜单， 设置解码
选项。
REF： 按下该键打开参考波形功能。 可将实测波
形和参考波形比较。
POSITION 和垂直
POSITION 和垂直
SCALE 旋
