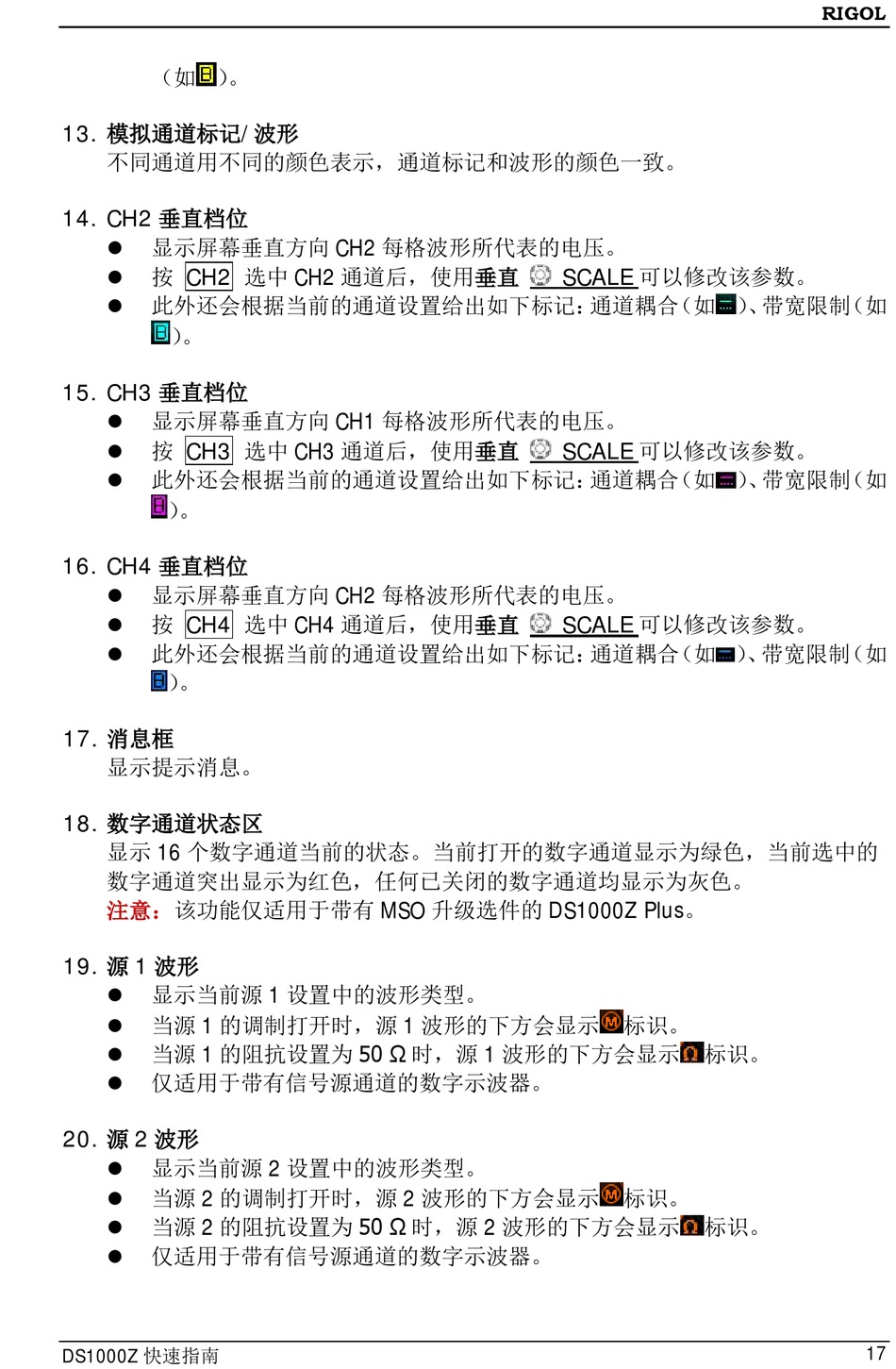

（如 ） 。
13. 模拟通道标记/波形
不同通道用不同的颜色表示，通道标记和波形的颜色一致。
14. CH2 垂直档位
显示屏幕垂直方向 CH2 每格波形所代表的电压。

按 CH2 选中 CH2 通道后，使用垂直


此外还会根据当前的通道设置给出如下标记： 通道耦合 （如 ） 、 带宽限制 （如
） 。
15. CH3 垂直档位
显示屏幕垂直方向 CH1 每格波形所代表的电压。

按 CH3 选中 CH3 通道后，使用垂直


此外还会根据当前的通道设置给出如下标记： 通道耦合 （如 ） 、 带宽限制 （如
） 。
16. CH4 垂直档位
显示屏幕垂直方向 CH2 每格波形所代表的电压。

按 CH4 选中 CH4 通道后，使用垂直


此外还会根据当前的通道设置给出如下标记： 通道耦合 （如 ） 、 带宽限制 （如
） 。
17. 消息框
显示提示消息。
18. 数字通道状态区
显示 16 个数字通道当前的状态。当前打开的数字通道显示为绿色，当前选中的
数字通道突出显示为红色，任何已关闭的数字通道均显示为灰色。
注意：该功能仅适用于带有 MSO 升级选件的 DS1000Z Plus。
19. 源 1 波形
显示当前源 1 设置中的波形类型。

当源 1 的调制打开时，源 1 波形的下方会显示

当源 1 的阻抗设置为 50 Ω 时，源 1 波形的下方会显示


仅适用于带有信号源通道的数字示波器。
20. 源 2 波形
显示当前源 2 设置中的波形类型。

当源 2 的调制打开时，源 2 波形的下方会显示

当源 2 的阻抗设置为 50 Ω 时，源 2 波形的下方会显示


仅适用于带有信号源通道的数字示波器。
DS1000Z 快速指南
SCALE 可以修改该参数。
SCALE 可以修改该参数。
SCALE 可以修改该参数。
标识。
标识。
标识。
标识。
