连接探头
RIGOL 为 DS1000Z 系列提供无源探头和逻辑探头。 探头的具体型号请参考 《DS1000Z
系列数据手册》 。有关探头的详细技术信息请参考相应的探头用户手册。
连接无源探头：
1. 将探头的 BNC 端连接至示波器前面板的模拟通道输入端。
2.
将探头接地鳄鱼夹连接至电路接地端，然后将探针连接至待测电路测试点中。
连接无源探头后，您需要在测量前进行探头功能检查和探头补偿调节，具体步骤请参
考本手册中"功能检查"和"探头补偿"一节介绍的内容。
连接逻辑探头：
1. 将逻辑探头单线端按正确的方向连接至示波器前面板的数字通道输入接口。
2. 将逻辑探头另一端连接至被测信号端。 RIGOL 为 DS1000Z Plus 系列选配 RPL1116
逻辑探头。为方便用户灵活探测信号，RPL1116 提供了两种连接被测信号的方法。
具体请参考《RPL1116 逻辑探头用户手册》 。
数字通道输入接口
注意：数字通道输入接口不支持热插拔，请勿在仪器带电的情况下插入或拔出逻辑探
头。
4

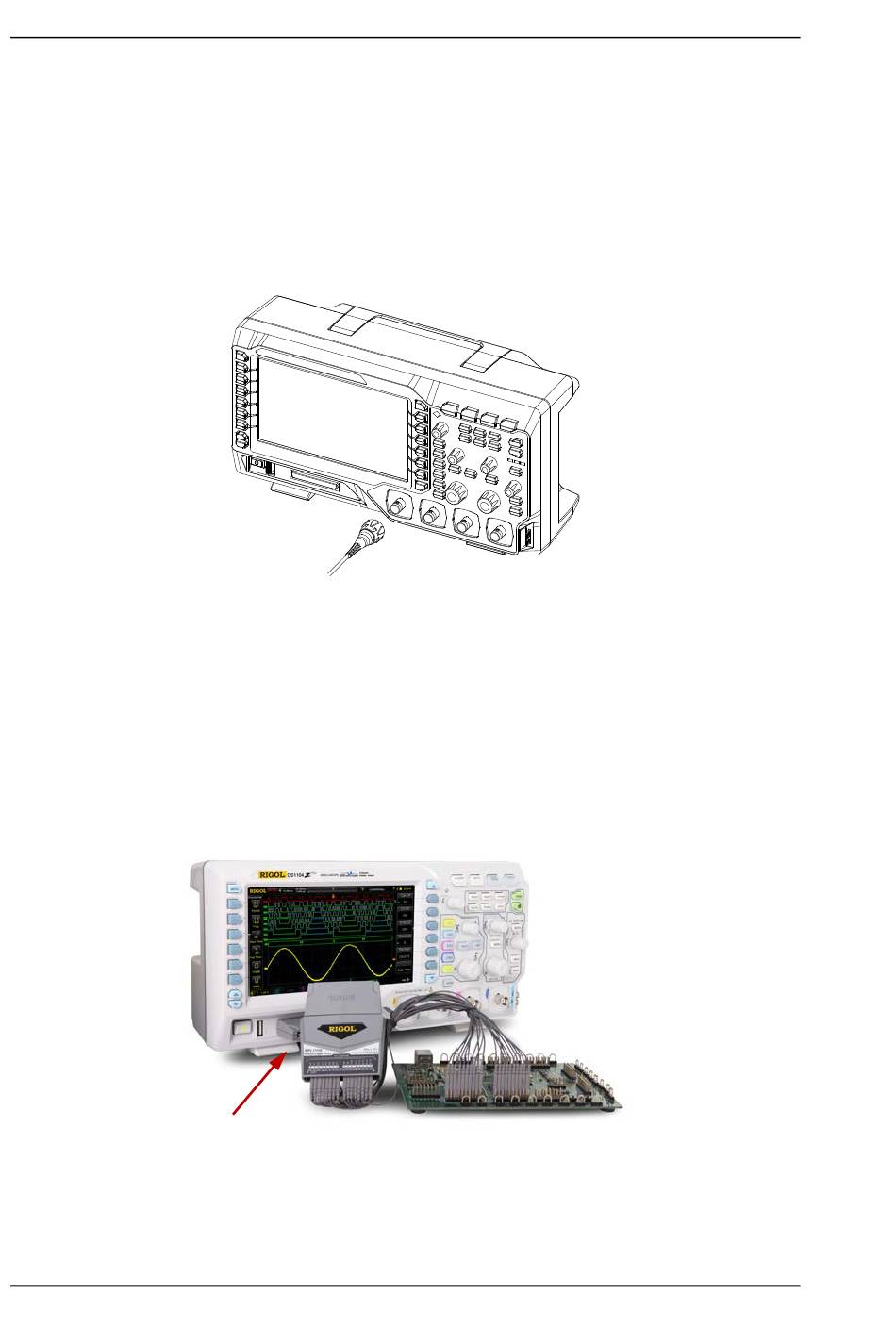

图 5 连接无源探头
图 6 连接逻辑探头
DS1000Z 快速指南
