RIGOL

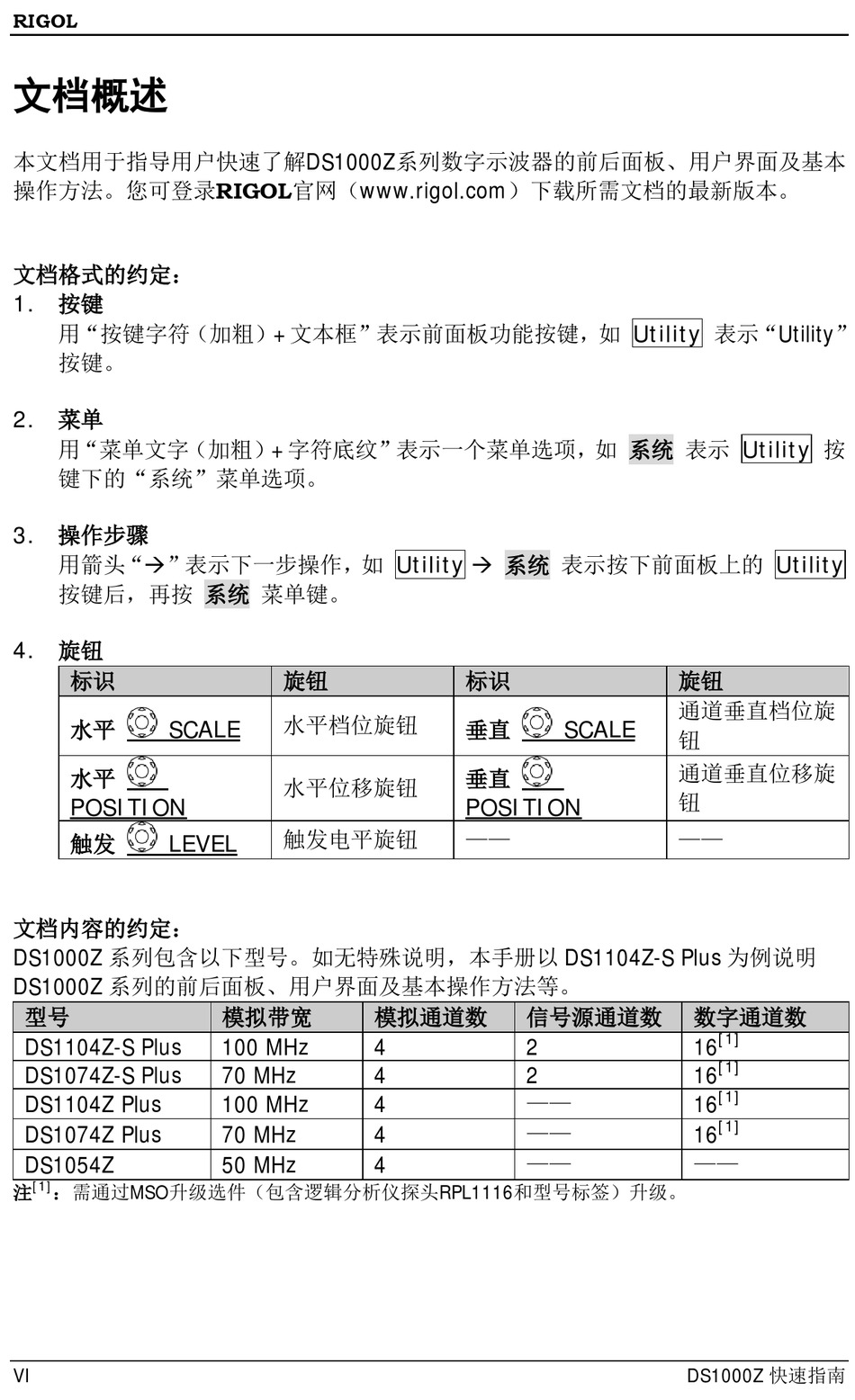

文档概述
本文档用于指导用户快速了解DS1000Z系列数字示波器的前后面板、用户界面及基本
操作方法。您可登录RIGOL官网（www.rigol.com）下载所需文档的最新版本。
文档格式的约定：
1. 按键
用"按键字符（加粗）+文本框"表示前面板功能按键，如 Utility 表示"Utility"
按键。
2. 菜单
用"菜单文字（加粗）+字符底纹"表示一个菜单选项，如 系统 表示 Utility 按
键下的"系统"菜单选项。
3. 操作步骤
用箭头""表示下一步操作，如 Utility  系统 表示按下前面板上的 Utility
按键后，再按 系统 菜单键。
4. 旋钮
标识
SCALE
水平
水平
POSITION
LEVEL
触发
文档内容的约定：
DS1000Z 系列包含以下型号。如无特殊说明，本手册以 DS1104Z-S Plus 为例说明
DS1000Z 系列的前后面板、用户界面及基本操作方法等。
型号
DS1104Z-S Plus
DS1074Z-S Plus
DS1104Z Plus
DS1074Z Plus
DS1054Z
[1]
注 ：需通过MSO升级选件（包含逻辑分析仪探头RPL1116和型号标签）升级。
VI
旋钮
水平档位旋钮
水平位移旋钮
触发电平旋钮
模拟带宽 模拟通道数
100 MHz 4
70 MHz 4
100 MHz 4
70 MHz 4
50 MHz 4
标识
SCALE
垂直
垂直
POSITION
——
信号源通道数
2
2
——
——
——
旋钮
通道垂直档位旋
钮
通道垂直位移旋
钮
——
数字通道数
[1]
16
[1]
16
[1]
16
[1]
16
——
DS1000Z 快速指南
