MPS Anlage 203 Basic

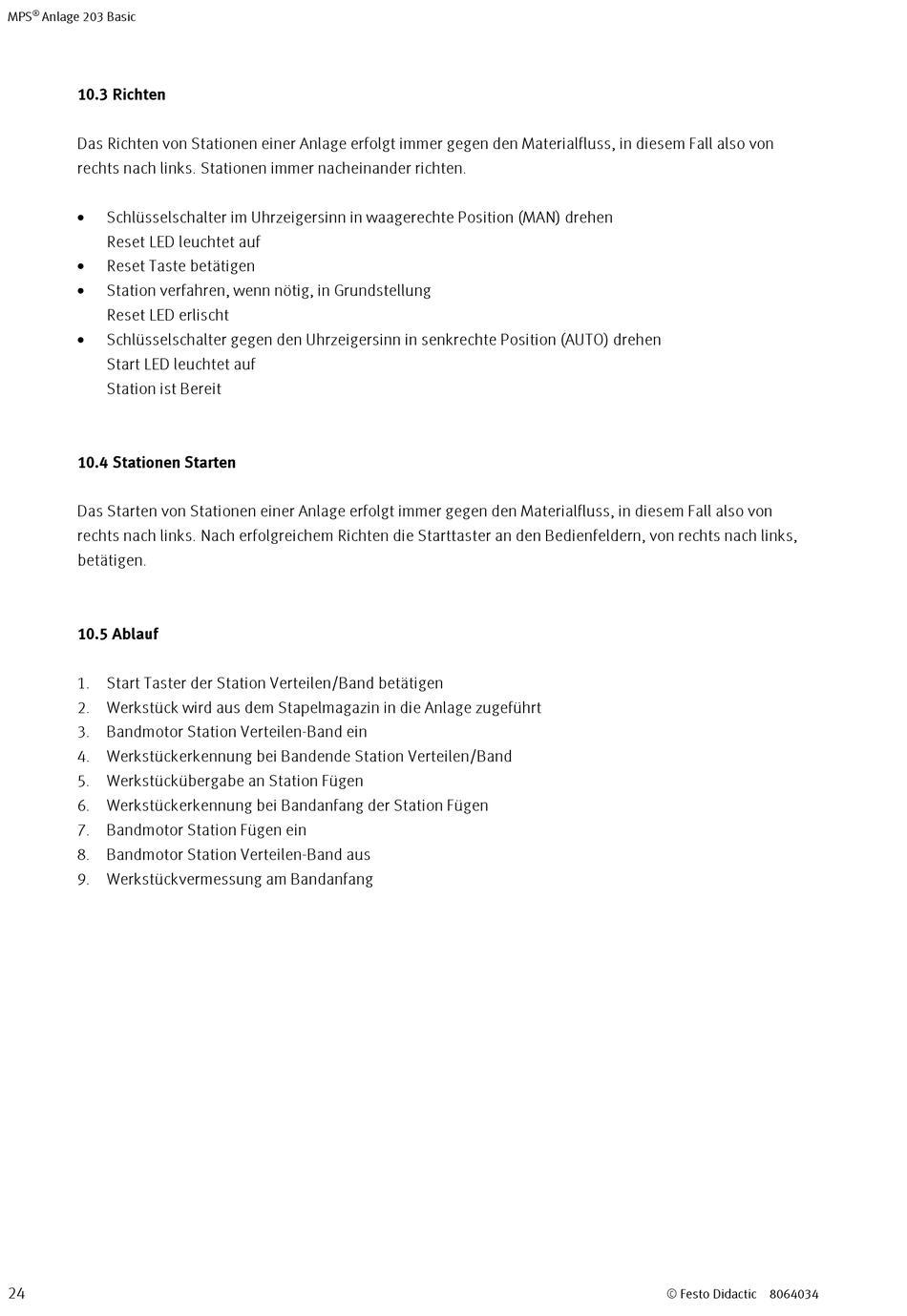

10.3 Richten

Das Richten von Stationen einer Anlage erfolgt immer gegen den Materialfluss, in diesem Fall also von
rechts nach links. Stationen immer nacheinander richten.

Schlüsselschalter im Uhrzeigersinn in waagerechte Position (MAN) drehen
Reset LED leuchtet auf

Reset Taste betätigen

Station verfahren, wenn nötig, in Grundstellung
Reset LED erlischt

Schlüsselschalter gegen den Uhrzeigersinn in senkrechte Position (AUTO) drehen
Start LED leuchtet auf
Station ist Bereit

10.4 Stationen Starten

Das Starten von Stationen einer Anlage erfolgt immer gegen den Materialfluss, in diesem Fall also von
rechts nach links. Nach erfolgreichem Richten die Starttaster an den Bedienfeldern, von rechts nach links,
betätigen.

10.5 Ablauf

1. Start Taster der Station Verteilen/Band betätigen
2. Werkstück wird aus dem Stapelmagazin in die Anlage zugeführt
3. Bandmotor Station Verteilen-Band ein
4. Werkstückerkennung bei Bandende Station Verteilen/Band
5. Werkstückübergabe an Station Fügen
6. Werkstückerkennung bei Bandanfang der Station Fügen
7. Bandmotor Station Fügen ein
8. Bandmotor Station Verteilen-Band aus
9. Werkstückvermessung am Bandanfang
