Chapter 3: Jumpers and Switches

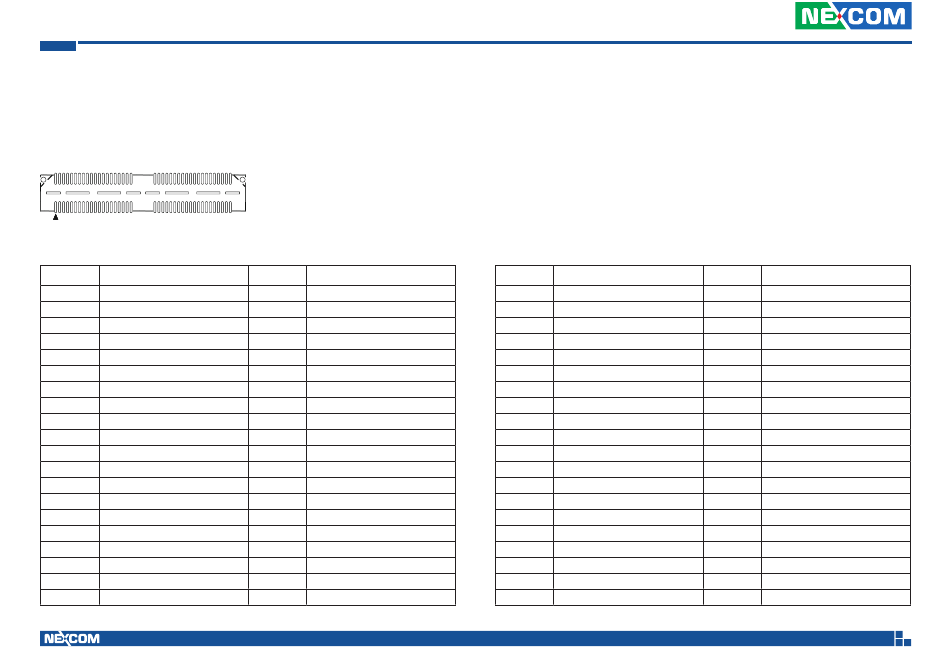

PoE High Speed Signal Connector

Connector location: J9
A2 A40 B2
A1 A39 B1
Pin Definition
A1 PCIE_RXP5
A3 PCIE_RXN5
A5 GND
A7 PCIE_RXP6
A9 PCIE_RXN6
A11 GND
A13 PCIE_RXP7
A15 PCIE_RXN7
A17 GND
A19 PCIE_RXP8
A21 PCIE_RXN8
A23 GND
A25 PCIE_RXP14
A27 PCIE_RXN14
A29 GND
A31 PCIE_RXP15
A33 PCIE_RXN15
A35 GND
A37 PCIE_RXP16
A39 PCIE_RXN16
Copyright © 2018 NEXCOM International Co., Ltd. All Rights Reserved.
B40
B39
Pin Definition
A2 PCIE_TXP5
A4 PCIE_TXN5
A6 GND
A8 PCIE_TXP6
A10 PCIE_TXN6
A12 GND
A14 PCIE_TXP7
A16 PCIE_TXN7
A18 GND
A20 PCIE_TXP8
A22 PCIE_TXN8
A24 GND
A26 PCIE_TXP14
A28 PCIE_TXN14
A30 GND
A32 PCIE_TXP15
A34 PCIE_TXN15
A36 GND
A38 PCIE_TXP16
A40 PCIE_TXN16
Pin Definition
B1 PCIE_RXP21
B3 PCIE_RXN21
B5 GND
B7 PCIE_RXP22
B9 PCIE_RXN22
B11 GND
B13 PCIE_RXP23
B15 PCIE_RXN23
B17 GND
B19 PCIE_RXP24
B21 PCIE_RXN24
B23 GND
B25 PCIE_CLKP5
B27 PCIE_CLKN5
B29 GND
B31 SATA_TXP0B
B33 SATA_TXN0B
B35 GND
B37 SATA_RXN0B
B39 SATA_RXP0B
37
Pin Definition
B2 PCIE_TXP21
B4 PCIE_TXN21
B6 GND
B8 PCIE_TXP22
B10 PCIE_TXN22
B12 GND
B14 PCIE_TXP23
B16 PCIE_TXN23
B18 GND
B20 PCIE_TXP24
B22 PCIE_TXN24
B24 GND
B26 PCIE_CLKP14
B28 PCIE_CLKN14
B30 GND
B32 SATA_TXP0A
B34 SATA_TXN0A
B36 GND
B38 SATA_RXN0A
B40 SATA_RXP0A
