SERVICE MANUAL
EN
OPERATION MANUAL

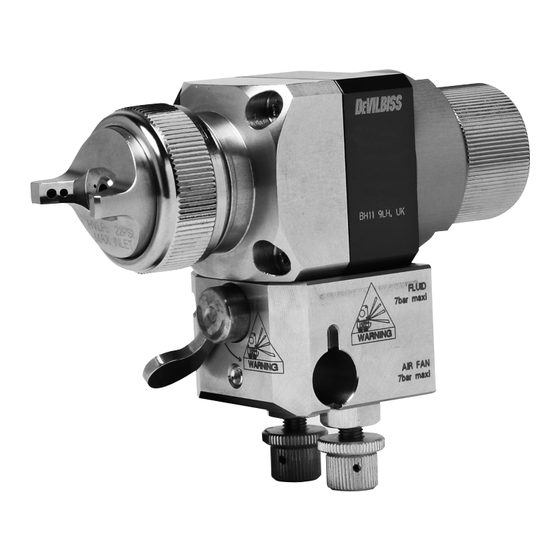

COMPACT-X — AUTOMATIC SPRAY GUN
CONVENTIONAL (SILVER), TRANS-TECH (GREEN) & HVLP (BLUE)
Replacement Parts Ordering Information
SEE PAGE 4
Explanation of Conventional, Trans-Tech and HVLP
SEE PAGE 9
Complete Spray Gun Assembly Ordering Information
SEE PAGE 10
Installation Details
SEE PAGES 11, 13, 14, 15
SB-2-584-H (4/2016)
1 / 16
Advertisement
Related Manuals for DeVilbiss COMPACT-X
Summary of Contents for DeVilbiss COMPACT-X
- Page 1 SERVICE MANUAL OPERATION MANUAL COMPACT-X — AUTOMATIC SPRAY GUN CONVENTIONAL (SILVER), TRANS-TECH (GREEN) & HVLP (BLUE) Replacement Parts Ordering Information SEE PAGE 4 Explanation of Conventional, Trans-Tech and HVLP SEE PAGE 9 Complete Spray Gun Assembly Ordering Information SEE PAGE 10...
- Page 2 We, Finishing Brands UK, Ringwood Rd, Bournemouth, Dorset, BH11 9LH, UK, as the manufacturer of the Spray gun model COMPACT-X, declare, under our sole responsibility that the equipment to which this document relates is in conformity with the following standards or other normative documents: BS EN 292-1 PARTS 1 &...
- Page 3 SAFETY WARNINGS FIRE AND EXPLOSION Solvents and coating materials can be highly flammable or combustible when sprayed. ALWAYS refer to the coating material supplier's instructions and MSDS sheets before using this equipment. Users must comply with all local and national codes of practice and insurance company requirements governing ventilation, fire precautions, operation and house-keeping of working areas.
- Page 4 O-ring (kit includes items 10, 12b) SPK-109* SPK-107* O-ring gasket (kit includes items 9, 11 SPA-1-CMAX-S Gun body for Compact-X ( -S = Silver / -G = Green / -B = Blue ) SPA-1-CMAX-G SPA-1-CMAX-B Locating air tube (kit includes items 6, 8a, 12a) SPK-108*...
- Page 5 COMPACT-X AUTOMATIC SPRAY GUN REF. ONLY: • SPA-60X-K (includes items 14, 15b, 15c, 15d, 16) • SPK-104 (includes items 15c–qty.10, 15d–qty.5, 16–qty.10, 14–qty.5) • SPK-105 (includes items 17, 22, 23, 24) • SPK-107 (includes items 9, 11) NOTE: SPN-8 Torx Wrench for item 6 shipped with gun.
- Page 6 1.7 - 5.1 50 -150 KK-5090-507 HVLP Test Kit – includes cap, gauge & tube Other test kits available: KK-5090-430, KK-5090-443, KK-5090-497, KK-5090-506, KK-5090-510, KK-5090-513, KK-5090-522, KK-5009-590 COMPACT-X AUTOMATIC GUN — AIR CAP / FLUID TIP COMBINATIONS TYPE CONVENTIONAL HVLP TRANS-TECH AIR CAP MODEL NO.
- Page 7 INSTALLATION AIR AND FLUID HOSES BACK Face of Manifold See pages 11, 13, 14 and 15 for installation details. Use separate filtered regulated air supplies for atomizing and cylinder air. Connect all the air and fluid hoses at the back of the manifold (1/8” BSP): (See figure) •...
- Page 8 INSTALLATION (CONTINUED) START UP (continued) 9. The recommended spray distance is 6’’ to 8’’ (150-220 mm). 6. If the finish is too wet, turn the ratchet knob (25) 10. Spray edges first. Overlap each stroke a in clockwise to reduce the fluid flow, or reduce minimum of 50%.
- Page 9 The valve “V” can be removed easily from the piston ring. We recommend to replace the full piston at the same time (Item number SPA-60x-K). Air Valve (ref.) DEVILBISS SPRAY GUN TECHNOLOGY—APPLICATION DETAILS HVLP (BLUE) TRANS-TECH (GREEN) CONVENTIONAL (SILVER) Maintains Regulatory...
- Page 10 STANDARD SET-UPS AVAILABLE FOR COMPACT-X AUTOMATIC SPRAY GUN PART NUMBER DESCRIPTION HVLP GUNS CMAX-B85-M COMPACT AUTO-X HVLP .85 MM W/ MANIFOLD NO CAP CMAX-B10-M COMPACT AUTO-X HVLP 1.0 MM W/ MANIFOLD, NO AIR CAP CMAX-B14-M COMPACT AUTO-X HVLP 1.4 MM W/ MANIFOLD, NO AIR CAP CMAX-B18-M COMPACT AUTO-X HVLP 1.8 MM W/ MANIFOLD, NO AIR CAP...
- Page 11 COMPACT-X AUTOMATIC GUN — TYPICAL AIR & FLUID DIAGRAMS COMBINED FAN & ATOMIZING AIR (STANDARD GUN HOOK-UP) BACK PRESSURE VALVE FLUID RETURN (IF USED) CYLINDER AIR SUPPLY CYLINDER AIR VALVE (3 WAY) AIR REGULATOR (FAN & ATOMIZING AIR COMBINED) (COMBINED) FAN &...
- Page 12 INSTALLATION DIMENSIONS for COMPACT AUTOMATIC "X" GUN For mounting to machine plate/bracket DIMENSIONS IN MM (MULTIPLY BY .03937 TO OBTAIN INCHES) BSPP = BRITISH STRAIGHT PIPE PARALLEL 12 / 16 SB-2-584-H (4/2016)
- Page 13 6-534 SUPERFICI MACHINE FITTING KIT for COMPACT AUTOMATIC "X" GUN 8 MM O.D. TUBE (2) FLUID 6 MM O.D. TUBE CONNECTION CONNECTION FOR CYLINDER AIR 8 MM O.D. TUBE 2" LONG QTY. 4 (FOR ATOM / FAN / FLUID) SUPPLIED BY CUSTOMER 1/4"...
- Page 14 6-531 CEFLA MACHINE FITTING KIT for COMPACT AUTOMATIC "X" GUN 6 MM O.D. TUBE CONNECTION 8 MM O.D. TUBE 2" LONG QTY. 4 FOR CYLINDER AIR (CEFLA) FOR ATOM / FAN / FLUID (PURCHASE SEPARATELY) 4 MM O.D. TUBE CONNECTION FOR CYLINDER AIR (FALCONI) 1/4"...
- Page 15 6-533 FITTING KIT WITH 1/4" NPS (m) for COMPACT AUTOMATIC "X" GUN 6 MM O.D. TUBE CONNECTION FOR CYLINDER AIR 1/4" NPS (M) CONNECTION (2) FOR FLUID SUPPLY AND RETURN 1/4" NPS (M) CONNECTION (1) FOR ATOMIZING AIR (1) FOR FAN AIR NOTE: ALL MANIFOLD AIR AND FLUID PORTS ARE 1/8"...
- Page 16 16 / 16 SB-2-584-H (4/2016)
- Page 17 MANUAL DE SERVICIO MANUAL DE OPERACIONES PISTOLA PULVERIZADORA AUTOMÁTICA COMPACT-X CONVENCIONAL (PLATEADA), TEC-TRANS (VERDE) Y HVIP (AZUL) Información para pedir piezas de reemplazo VER PÁGINA 4 Explicación de Convencional, Tec-Trans y HVLP VER PÁGINA 9 Información completa para pedir el conjunto de la pistola pulverizadora VER PÁGINA 10...
- Page 18 Nosotros, Finishing Brands UK, Ringwood Rd, Bournemouth, Dorset, BH11 9LH, UK, como los fabricantes de la Pistola pulverizadora modelo COMPACT-X, declaramos, bajo nuestra sola responsabilidad que el equipo al que se relaciona este documento cumple con las siguientes normas u otros documentos normativos: BS EN 292-1 PARTES 1 y 2: 1991, BS EN 1953: 1999;...
- Page 19 ADVERTENCIAS DE SEGURIDAD INCENDIO Y EXPLOSIÓN Los disolventes y los materiales de recubrimiento pueden ser altamente inflamables o combustibles al ser rociados. Consulte SIEMPRE las instrucciones del proveedor del material de recubrimiento y la hoja de datos de seguridad de los materiales (MSDS) antes de usar este equipo. Los usuarios deben cumplir con todos los códigos locales y nacionales de práctica y los requisitos de la compañía aseguradora que rigen la ventilación, precauciones para casos de incendio, operación y limpieza de las áreas de trabajo.
- Page 20 SPK-107* Empaque para junta tórica (kit incluye los artículos 9, 11 SPA-1-CMAX-S Cuerpo de la pistola para el modelo Compact-X (-S = Plateado / -G = Verde / -B = Azul) SPA-1-CMAX-G SPA-1-CMAX-B Tubo de aire localizador (kit incluye los artículos 6, 8a, 12a) SPK-108* Junta tórica (kit incluye los artículos 10, 12b)
- Page 21 PISTOLA PULVERIZADORA AUTOMÁTICA COMPACT-X SÓLO COMO REFERENCIA: • SPA-60X-K (incluye los artículos 14, 15b, 15c, 15d, 16) • SPK-104 (incluye los artículos 15c–qty.10, 15d–qty.5, 16–qty.10, 14–qty.5) • SPK-105 (incluye los artículos 17, 22, 23, 24) • SPK-107 (incluye los artículos 9, 11) NOTA: La llave Torx SPN-8 para el artículo 6 se envía con la pistola.
- Page 22 KK-5090-507 Kit de prueba para HVLP – incluye tapa, calibrador y tubo Other test kits available: KK-5090-430, KK-5090-443, KK-5090-497, KK-5090-506, KK-5090-510, KK-5090-513, KK-5090-522, KK-5009-590 PISTOLA AUTOMÁTICA Compact-X — COMBINACIONES DEL CASQUILLO DE AIRE TIPO CONVENCIONAL HVLP TECNOLOGÍA DE TRANSFERENCIA...
- Page 23 INSTALACIÓN Superficie TRASERA del colector MANGUERAS DE AIRE Y LÍQUIDO Ver las páginas 11, 13, 14 y 15 para los detalles de instalación. Utilice suministros de aire regulados y filtrados separados para el atomizador y el cilindro neumáticos. Conecte todas las mangueras de aire y fluido en la parte trasera del colector (1/8”...
- Page 24 INSTALACIÓN (CONTINÚA) INICIO (continúa) 9. La distancia de rociado recomendada es de 6’’ a 8’’ (150-220 mm). 6. Si el acabado es muy húmedo, gire la perilla del trinquete (25) en sentido horario para reducir el 10. Rocíe los bordes primero. Superponga cada caudal de fluido o reducir la presión del fluido.
- Page 25 émbolo. Recomendamos volver a colocar la pistola completa al mismo tiempo (artículo Válvula de número SPA-60x-K). aire (ref.) TECNOLOGÍA DE LA PISTOLA PULVERIZADORA DE DEVILBISS—DETALLES DE APLICACIÓN HVLP (AZUL) TECNOLOGÍA DE CONVENCIONAL (PLATEADA) TRANSFERENCIA (VERDE) Mantiene el cumplimiento...
- Page 26 CMAX-B18-M PISTOLA AUTOMÁTICA COMPACT-X HVLP 1.8 MM C/COLECTOR, SIN CASQUILLO DE AIRE CMAX-B85PM PISTOLA AUTOMÁTICA COMPACT-X HVLP 0.85 MM AGUJA PLÁSTICA C/COLECTOR, SIN CASQUILLO DE AIRE CMAX-B14PM PISTOLA AUTOMÁTICA COMPACT-X HVLP 1.4 MM AGUJA PLÁSTICA C/COLECTOR, SIN CASQUILLO DE AIRE CMAX-B10-M-507 PISTOLA AUTOMÁTICA COMPACT-X HVLP 1.0 MM C/COLECTOR, 507 CASQUILLO DE AIRE INCLUIDO...
- Page 27 PISTOLA AUTOMÁTICA COMPACT-X — DIAGRAMAS TÍPICOS DE AIRE Y FLUIDO VENTILADOR Y ATOMIZADOR NEUMÁTICO COMBINADOS (ENGANCHE ESTÁNDAR DE LA PISTOLA) VÁLVULA DE CONTRAPRESIÓN RETORNO DE FLUIDO (SI SE UTILIZA) SUMINISTRO DEL CILINDRO NEUMÁTICO VÁLVULA DEL CILINDRO NEUMÁTICO (3 VÍAS) REGULADOR...
- Page 28 DIMENSIONES DE INSTALACIÓN para PISTOLA AUTOMÁTICA COMPACT “X” 320 de ancho x 3.5 de profundidad 05 Orificio de Localización M8 X 1.25P X 7.5 de profundidad Para el montaje de la placa de la máquina / soporte DIMENSIONES EN MM. (MULTIPLICAR POR .03937 PARA OBTENER PULGADAS) BSPP = BRITISH STRAIGHT PIPE PARALLEL (TUBO RECTO BRITÁNICO PARALELO) ES-12 / 16...
- Page 29 6-534 KIT DE ACCESORIOS DE MÁQUINA SUPERFICI para PISTOLA AUTOMÁTICA COMPACT “X” CONEXIÓN DE TUBO CON O.D. TUBO CON O.D. DE 8 MM. (2) DE 6 MM. PARA CILINDRO CONEXIÓN DE FLUIDO NEUMÁTICO TUBO CON O.D. DE 8 MM. 2 PULG. DE LONGITUD- CANTIDAD 4 (PARA ATOMIZADOR / VENTILADOR / FLUIDO) PROVISTO POR EL CLIENTE...
- Page 30 6-531 KIT DE ACCESORIOS DE MÁQUINA CEFLA para PISTOLA AUTOMÁTICA COMPACT “X” CONEXIÓN DE TUBO CON O.D. DE 6 MM. PARA CILINDRO TUBO CON O.D. DE 8 MM. 2 PULG. DE NEUMÁTICO (CEFLA) LONGITUD- CANTIDAD 4 PARA ATOMIZADOR / VENTILADOR / FLUIDO CONEXIÓN DE TUBO CON O.D.
- Page 31 6-533 KIT DE ACCESORIOS CON 1/4" NPS (m) para PISTOLA AUTOMÁTICA COMPACT “X” CONEXIÓN DE TUBO CON O.D. DE 6 MM. PARA CILINDRO NEUMÁTICO CONEXIÓN DE 1/4” NPS (M) (2) PARA SUMINISTRO DE FLUIDO Y RETORNO CONEXIÓN DE 1/4” NPS (M) (1) PARA ATOMIZADOR NEUMÁTICO (1) PARA VENTILADOR NEUMÁTICO...
- Page 32 WARRANTY POLICY DeVilbiss products are covered by Finishing Brands one year materials and workmanship limited warranty. The use of any parts or accessories, from a source other than Finishing Brands, will void all warranties. For specific warranty information please contact the closest Finishing Brands location listed below.
