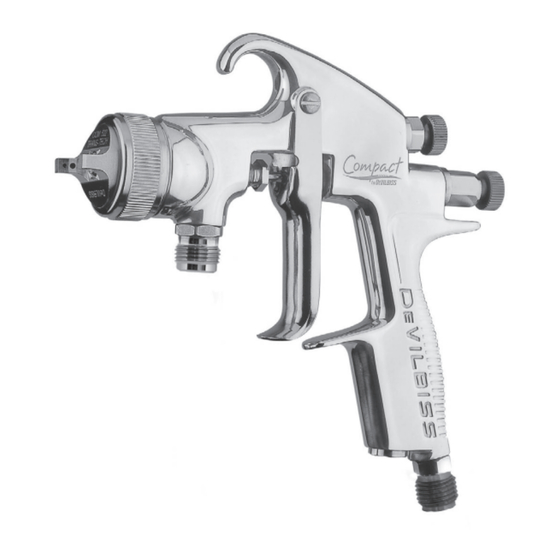

Pressure feed/suction feed spraygun
Hide thumbs Also See for Compact COM-PS430-18-01:

Advertisement

Quick Links

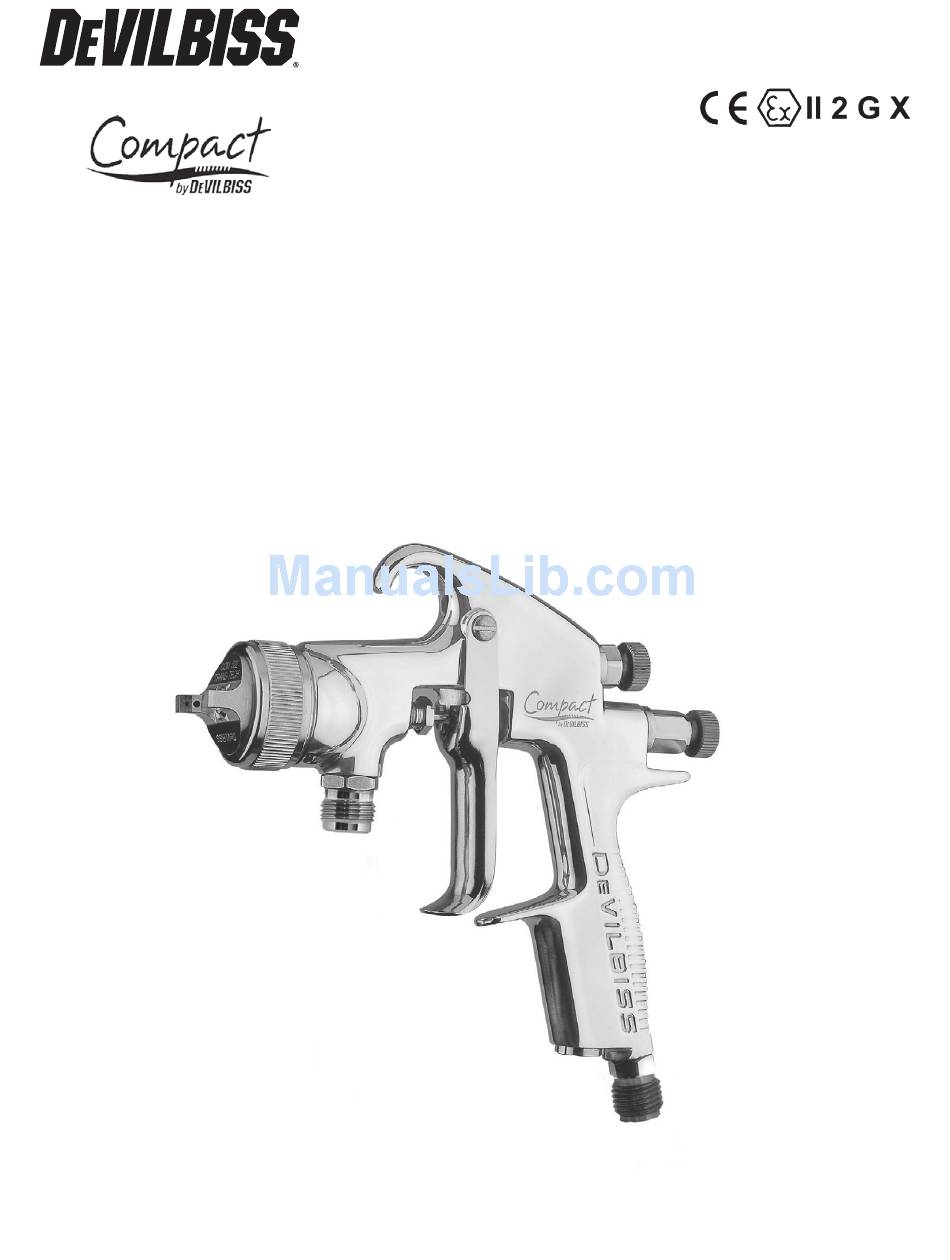

preSSure FeeD / SuCtiOn FeeD Spraygun
piStOla pulVeriZaDOra COn aliMentaCión pOr preSión/pOr SuCCión
OperatiOn Manual
aDVanCeD-COnVentiOnal
English: Pages 2-9
Manual De OperaCión
aVanZaDa-COnVenCiOnal
Español: Páginas 10-17
Service Bulletin
SB-2-548-B
Replaces SB-2-548-A

Advertisement

loading

  Also See for DeVilbiss Compact COM-PS430-18-01

  Related Manuals for DeVilbiss Compact COM-PS430-18-01

  Summary of Contents for DeVilbiss Compact COM-PS430-18-01

  • Page 1 Service Bulletin SB-2-548-B Replaces SB-2-548-A OperatiOn Manual aDVanCeD-COnVentiOnal preSSure FeeD / SuCtiOn FeeD Spraygun English: Pages 2-9 Manual De OperaCión piStOla pulVeriZaDOra COn aliMentaCión pOr preSión/pOr SuCCión aVanZaDa-COnVenCiOnal Español: Páginas 10-17...
  • Page 2: Safety Warnings

    Page 2 SB-2-548-B Safety WarnInGS fIre anD eXploSIon Solvents and coating materials can be highly flammable or combus- tible when sprayed. alWayS refer to the coating material suppliers instructions and coSHH sheets before using this equipment. Important: read and follow all instruc- tions and Safety precautIonS before Users must comply with all local and national codes of practice and using this equipment.
  • Page 3: Parts List

    SB-2-548-B Page 3 Patent No. 2372465 (GB) moDel part numBer partS lISt Example: com-pS430-14-00 ref. Description part number qty. options Stainless Steel Air Cap/Retaining ring SP-100-***-K 430, 443, 497 e.g *** = 430 Fluid Passage COM-430, COM-443 or COM-497 Nozzle SP-200S-**-K 10, 14, 18, 22 e.g ** =14 =1.4 mm Aircap...
  • Page 4: Installation

    Page 4 SB-2-548-B InStallatIon 11. Spray edges first. Overlap each SpecIfIcatIon stroke a minimum of 50%. Move gun at a constant speed. Important: to ensure that this air supply connection: equipment reaches you in first Universal 1/4" BSP and NPS 12.
  • Page 5 SB-2-548-B Page 5 Remove Adjusting Knob (7), Loosen Housing (10). Remove Housing (10) and Spring (8), and Needle (9). Airvalve Spring. Remove Valve (11). Using Service Tool SPN-7, Remove Valve Seat. engage groove behind the Valve Seat. Push out the Front Airvalve Turn the Gun upside down Fit New Front Seal to Service Seal with a finger.
  • Page 6 Page 6 SB-2-548-B 12. Fit Valve Seat to Gunbody. 13. Remove Rear Airvalve Seal 14. Fit new Seal to Service Tool. from housing (10) with a hooked instrument. 15. Fit Seal to Housing (10). 16. Replace Valve (11). 17. Replace Valve Spring and screw in Housing (10).
  • Page 7: Troubleshooting

    SB-2-548-B Page 7 trouBleSHootInG conDItIon cauSe correctIon Heavy top or Horn holes plugged. Clean. Ream with non-metallic point. bottom pattern Obstruction on top or bottom of fluid tip. Clean. Cap and/or tip seat dirty. Clean. Heavy right or left side pattern Left or right side horn holes plugged.
  • Page 8 Page 8 SB-2-548-B trouBleSHootInG (continued) conDItIon cauSe correctIon Thick, dimpled finish "orange Gun too close to surface. Check distance. Normally approx. 8". peel". Too much material coarsely atomized. Increase air pressure or decrease fluid pressure. Air pressure too low. Increase air pressure or reduce fluid pressure. Improper thinner being used.
  • Page 9 3/8" NPS (F), cam lock lid. Requires KK-4980 air regu- Fits Compact gun only. Compatible with SP-200S-08-K (0.55 mm) and lator kit. Compatible with DeVilbiss high SP-200S-10-K (1.0 mm) fluid tips flow quick disconnects. Sp-300p-14-K Compatible with SP-200S-14-K fluid tips...
  • Page 10: Advertencias De Seguridad

    Página 10 SB-2-548-B aDvertencIaS De SeGurIDaD IncenDIo y eXploSIón Los disolventes y los materiales de recubrimiento pueden ser altamente inflam- ables o combustibles al pulverizarse. consulte SIempre las instrucciones del fabricante del material de recubrimiento y las hojas coSHH antes de utilizar Importante: lea y siga todas las este equipo.
  • Page 11 SB-2-548-B Página 11 Patente Nº 2372465 (GB) moDelo-número pIeZa lISta De pIeZaS com-pS430-14-00 Ejemplo: nº número ref. Descriptión de pieza cant opciones Conducto de Casquillo de aire / Anillo de retención SP-100-***-K 430, 443, 497 ej. *** = 430 fluido en acero COM-430, COM-443 o COM-497 inoxidable Pico de fluido...
  • Page 12: Materiales De Construcción

    Página 12 SB-2-548-B operacIón mantenImIento preventIvo eSpecIfIcacIón Mezcle el material de recubrimiento Cierre el suministro de aire y recu- conexión del suministro de aire: siguiendo las instrucciones del fabri- brimiento, y alivie la presión en los Universal 1/4" BSP y NPS cante.
  • Page 13 SB-2-548-B Página 13 Retire el pomo de ajuste (7), Afloje el alojamiento (10). Retire el alojamiento (10) y el muelle (8), y la aguja (9). el muelle de la válvula de aire. Retire la válvula (11). Usando la herramienta de Retire asiento manteni-miento...
  • Page 14 Página 14 SB-2-548-B 12. Coloque asiento 13. Retire la junta de la válvula 14. Instale una junta nueva en la válvula en el cuerpo de la de aire del alojamiento (10) herramienta manten- pistola. con un instrumento que imiento. tenga gancho. 15.
  • Page 15 SB-2-548-B Página 15 localIZacIón y reparacIón De proBlemaS conDIcIón cauSe correccIón Patrón pesado en Agujeros de la horquilla obstruidos. Limpie. Escariar con punta no metálica. la parte superior Obstrucción en la parte superior o inferior de la punta de fluido. Limpie.
  • Page 16 Página 16 SB-2-548-B localIZacIón y reparacIón De proBlemaS (continuación) conDIcIón cauSe correccIón Acabado grueso, no uniforme, como Verifique la distancia. Normalmente, aprox. 8 pulg. Pistola muy cerca de la superficie. Aumente la presión de aire o disminuya la presión del fluido. Demasiado material áspero fue atomizado.
  • Page 17 Requiere del Compatible con el dispositivo de descon- SP-200S-08-K (0.55 mm) y kit del regulador de aire KK-4980. exión rápida de alto SP-200S-10-K (1.0 mm) flujo DeVilbiss. Sp-300p-14-K Compatible con puntas de fluido 83c-220 80-600 80-295 cubeta...
  • Page 18 Page 18 SB-2-548-B noteS...
  • Page 19 SB-2-548-B Página 19 notaS...
  • Page 20: Warranty

    Page 20 SB-2-548-B Warranty This product is covered by DeVilbiss' 1 Year Limited Warranty. Devilbiss Worldwide Sales and Service listing: www.devilbiss.com ItW Industrial finishing DeVilbiss has authorized distributors throughout the world. For tech- nical assistance or the distributor nearest you, see listing below.
