PRESSURE FEED / SUCTION FEED SPRAYGUN
PISTOLA PULVERIZADORA CON ALIMENTACIÓN POR PRESIÓN/POR SUCCIÓN
OPERATION MANUAL
ADVANCED-CONVENTIONAL
English: Pages 2-9
MANUAL DE OPERACIÓN
AVANZADA-CONVENCIONAL
Español: Páginas 10-17
Service Bulletin
SB-2-548-A
Replaces SB-2-548

Advertisement

loading

  Also See for DeVilbiss COM-PS430-18-01

  Related Manuals for DeVilbiss COM-PS430-18-01

  Summary of Contents for DeVilbiss COM-PS430-18-01

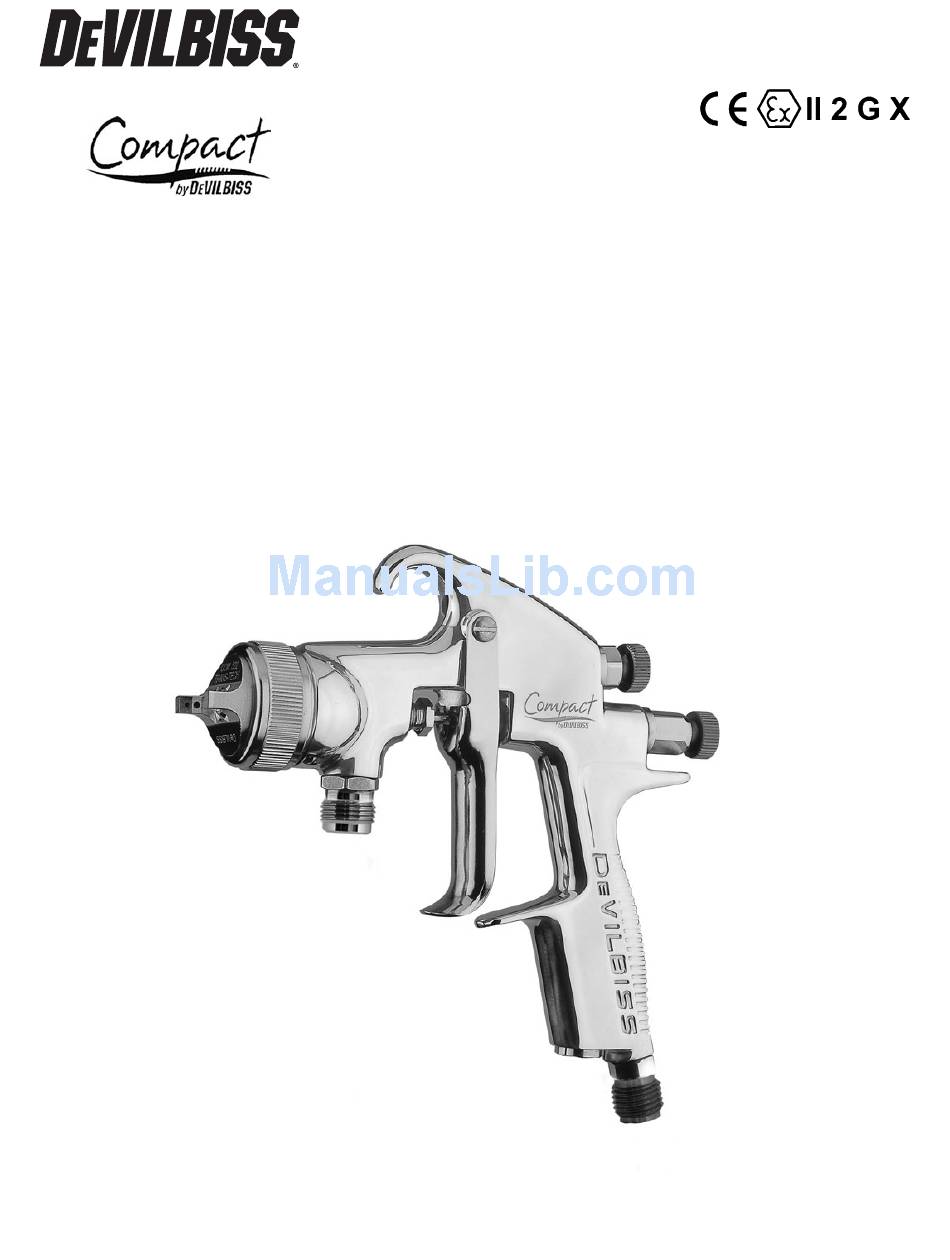

  • Page 1 Service Bulletin SB-2-548-A Replaces SB-2-548 OPERATION MANUAL ADVANCED-CONVENTIONAL PRESSURE FEED / SUCTION FEED SPRAYGUN English: Pages 2-9 MANUAL DE OPERACIÓN PISTOLA PULVERIZADORA CON ALIMENTACIÓN POR PRESIÓN/POR SUCCIÓN AVANZADA-CONVENCIONAL Español: Páginas 10-17...
  • Page 2: Safety Warnings

    Page 2 SB-2-548-A SAFETY WARNINGS FIRE AND EXPLOSION Solvents and coating materials can be highly flammable or combustible when sprayed. ALWAYS refer to the coating material suppliers instructions and COSHH sheets before using this equipment. IMPORTANT: Read and follow all instruc- tions and SAFETY PRECAUTIONS before Users must comply with all local and national codes of practice and using this equipment.
  • Page 3: Parts List

    SB-2-548-A Page 3 Patent No. 2372465 (GB) MODEL PART NUMBER PARTS LIST Example: COM-PS430-14-00 Ref. Description Part Number Qty. Options Stainless Steel Air Cap/Retaining ring SP-100-***-K 430, 497 e.g *** = 430 Fluid Passage COM-430 or COM-497 Nozzle SP-200S-**-K 10, 14, 18, 22 e.g ** =14 =1.4 mm Aircap Separator SP-623-K5...
  • Page 4: Specification

    Page 4 SB-2-548-A INSTALLATION 10. The recommended spray distance is SPECIFICATION 150-200 mm (6"-8"). Important: To ensure that this Air supply connection: 11. Spray edges first. Overlap each equipment reaches you in first Universal 1/4" BSP and NPS stroke a minimum of 50%. Move gun class condition, protective...
  • Page 5 SB-2-548-A Page 5 Remove Adjusting Knob (7), Loosen Housing (10). Remove Housing (10) and Spring (8), and Needle (9). Airvalve Spring. Remove Valve (11). Using Service Tool SPN-7, Remove Valve Seat. engage groove behind the Valve Seat. Push out the Front Airvalve Turn the Gun upside down Fit New Front Seal to Service Seal with a finger.
  • Page 6 Page 6 SB-2-548-A 12. Fit Valve Seat to Gunbody. 13. Remove Rear Airvalve Seal 14. Fit new Seal to Service Tool. from housing (10) with a hooked instrument. 15. Fit Seal to Housing (10). 16. Replace Valve (11). 17. Replace Valve Spring and screw in Housing (10).
  • Page 7: Troubleshooting

    SB-2-548-A Page 7 TROUBLESHOOTING CONDITION CAUSE CORRECTION Heavy top or Horn holes plugged. Clean. Ream with non-metallic point. bottom pattern Obstruction on top or bottom of fluid tip. Clean. Cap and/or tip seat dirty. Clean. Heavy right or left side pattern Left or right side horn holes plugged.
  • Page 8 Surface rough, oily, dirty. Properly clean and prepare. AVAILABLE OUTFITS COM-PS430-18-01 ....Siphon Feed Gun with TGC-545 1qt Aluminum Cup COM-PS430-22-01 ....Siphon Feed Gun with TGC-545 1qt Aluminum Cup COM-PS497-14-03 ....Pressure Assist Outfit with TSC-591 1qt SS Cup with KK-4980 Regulator and Advanced Conventional Compact Gun COM-PS497-14-04 ....Pressure Outfit with 1qt Aluminum Cup and KK-4980 Regulator...
  • Page 9 (Pack of 3) 1 Qt. pressure feed cups. 3/8" NPS (F), cam lock lid. Requires KK-4980 air regu- Fits Compact gun only. Compatible with lator kit. Compatible with DeVilbiss SP-200S-08-K (0.55 mm) and high flow quick disconnects. SP-200S-10-K (1.0 mm) fluid nozzles...
  • Page 10: Advertencias De Seguridad

    Página 10 SB-2-548-A ADVERTENCIAS DE SEGURIDAD INCENDIO Y EXPLOSIÓN Los disolventes y los materiales de recubrimiento pueden ser altamente inflam- ables o combustibles al pulverizarse. Consulte SIEMPRE las instrucciones del fabricante del material de recubrimiento y las hojas COSHH antes de utilizar IMPORTANTE: Lea y siga todas las este equipo.
  • Page 11: Lista De Piezas

    SB-2-548-A Página 11 Patente Nº 2372465 (GB) MODELO-NÚMERO PIEZA LISTA DE PIEZAS Ejemplo: COM-PS430-14-00 Nº Número Ref. Descriptión de Pieza Cant Opciones Conducto de Casquillo de aire / Anillo de SP-100-***-K 430, 497 ej. *** = 430 fluido en acero retención COM-430 o COM-497 inoxidable Pico de fluido...
  • Page 12: Instalación

    Página 12 SB-2-548-A OPERACIÓN MANTENIMIENTO PREVENTIVO ESPECIFICACIÓN Mezcle el material de recubrimiento Cierre el suministro de aire y Conexión del suministro de aire: siguiendo las instrucciones del fabri- recubrimiento, y alivie la presión en Universal 1/4" BSP y NPS cante. los manguitos, o si utiliza el sistema QD, desconéctelo del manguito de Conexión del suministro de fluido:...
  • Page 13 SB-2-548-A Página 13 Retire el pomo de ajuste (7), Afloje el alojamiento (10). Retire el alojamiento (10) y el muelle (8), y la aguja (9). el muelle de la válvula de aire. Retire la válvula (11). Usando la herramienta de Retire el asiento de la manteni-miento SPN-7,...
  • Page 14 Página 14 SB-2-548-A 12. Coloque asiento 13. Retire la junta de la válvula 14. Instale una junta nueva en la válvula en el cuerpo de la de aire del alojamiento (10) herramienta manten- pistola. con un instrumento que imiento. tenga gancho. 15.
  • Page 15 SB-2-548-A Página 15 LOCALIZACIÓN Y REPARACIÓN DE PROBLEMAS CONDICIÓN CAUSE CORRECCIÓN Patrón pesado en Agujeros de la horquilla obstruidos. Limpie. Escariar con punta no metálica. la parte superior Obstrucción en la parte superior o inferior de la punta de fluido. Limpie.
  • Page 16 Limpie y prepare debidamente. EQUIPOS DISPONIBLES COM-PS430-18-01 ....Pistola alimentada por sifón con cubeta de aluminio TGC-545 de 1 cuarto de galón COM-PS430-22-01 ....Pistola alimentada por sifón con cubeta de aluminio TGC-545 de 1 cuarto de galón COM-PS497-14-03 ....Equipo asistido por presión con cubeta SS TSC-591 de 1 cuarto de galón con regulador KK-4980 y pistola compacta convencional avanzada COM-PS497-14-04 ....Equipo a presión con cubeta de aluminio de 1 cuarto de galón y regulador KK-4980...
  • Page 17 Para pistola Compact únicamente. tapa con cerrojo de leva. Requiere del Compatible con el dispositivo de Compatible con puntas de fluido kit del regulador de aire KK-4980. desconexión rápida de alto SP-200S-08-K (0.55 mm) y flujo DeVilbiss. SP-200S-10-K (1.0 mm)
  • Page 18 Page 18 SB-2-548-A NOTES...
  • Page 19 SB-2-548-A Página 19 NOTAS...
  • Page 20: Warranty

    Page 20 SB-2-548-A WARRANTY This product is covered by DeVilbiss' 1 Year Limited Warranty. DeVilbiss Worldwide Sales and Service Listing: www.devilbiss.com ITW Industrial Finishing DeVilbiss has authorized distributors throughout the world. For tech- nical assistance or the distributor nearest you, see listing below.

This manual is also suitable for:

Com-ps497-14-03Com-ps430-22-01Com-ps497-14-04
