Power Connections

Power input connector (external power supply) — Connect the IPL to the
A
included 12 VDC, 0.5 A power supply via this port (see figure 7, on page 13), then
connect the external power supply to a 100 to 240 VAC power source.
POWER
12V
X.XA MAX
Smooth

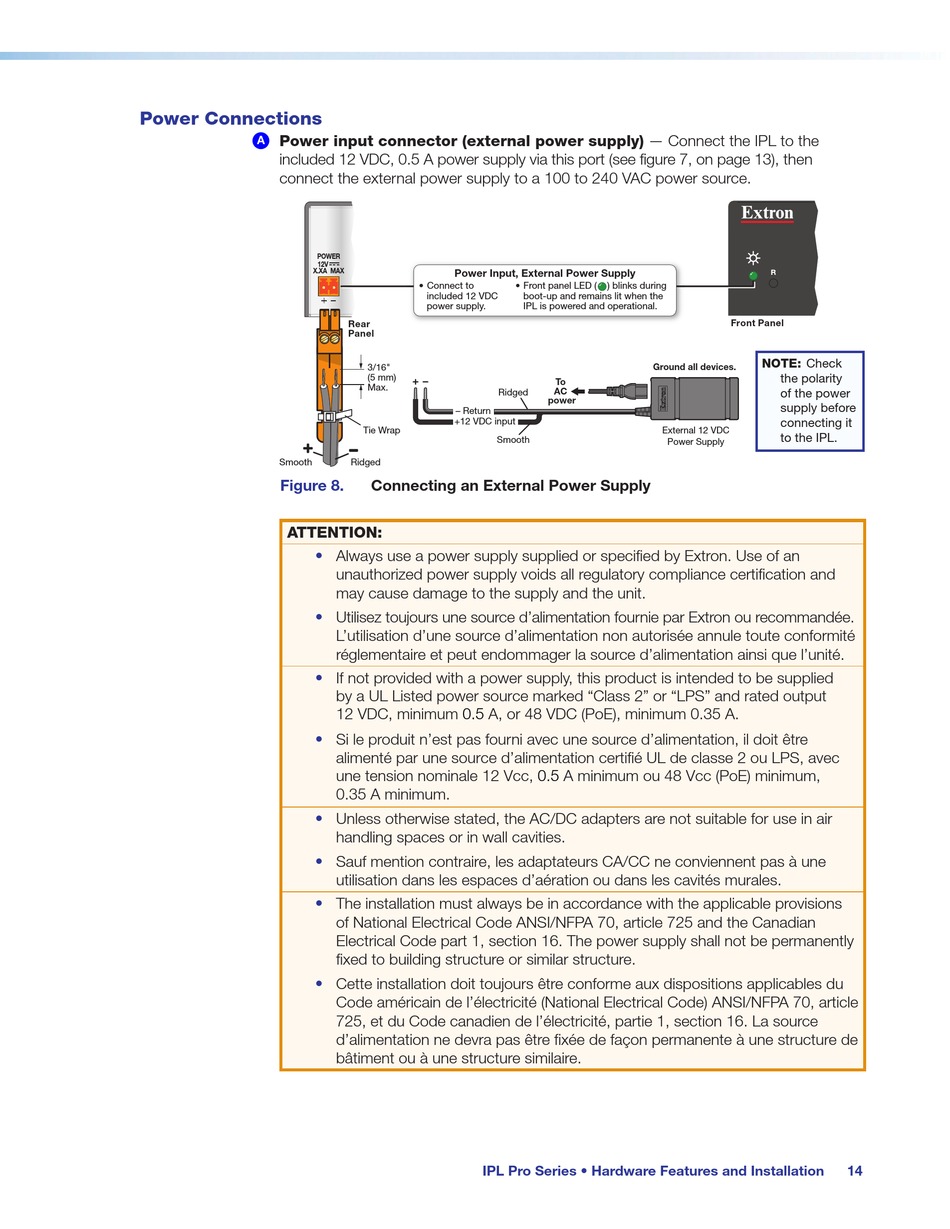

Figure 8.
ATTENTION:
•
•
•
•
•
•
•
•
Power Input, External Power Supply
• Connect to • Front panel LED (
included 12 VDC
power supply.
Rear
Panel
3/16"
(5 mm)
Max.
Ridged
– Return
+12 VDC input
Tie Wrap
Smooth
Ridged
Connecting an External Power Supply
Always use a power supply supplied or specified by Extron. Use of an
unauthorized power supply voids all regulatory compliance certification and
may cause damage to the supply and the unit.
Utilisez toujours une source d'alimentation fournie par Extron ou recommandée.
L'utilisation d'une source d'alimentation non autorisée annule toute conformité
réglementaire et peut endommager la source d'alimentation ainsi que l'unité.
If not provided with a power supply, this product is intended to be supplied
by a UL Listed power source marked "Class 2" or "LPS" and rated output
12 VDC, minimum 0.5 A, or 48 VDC (PoE), minimum 0.35 A.
Si le produit n'est pas fourni avec une source d'alimentation, il doit être
alimenté par une source d'alimentation certifié UL de classe 2 ou LPS, avec
une tension nominale 12 Vcc, 0.5 A minimum ou 48 Vcc (PoE) minimum,
0.35 A minimum.
Unless otherwise stated, the AC/DC adapters are not suitable for use in air
handling spaces or in wall cavities.
Sauf mention contraire, les adaptateurs CA/CC ne conviennent pas à une
utilisation dans les espaces d'aération ou dans les cavités murales.
The installation must always be in accordance with the applicable provisions
of National Electrical Code ANSI/NFPA 70, article 725 and the Canadian
Electrical Code part 1, section 16. The power supply shall not be permanently
fixed to building structure or similar structure.
Cette installation doit toujours être conforme aux dispositions applicables du
Code américain de l'électricité (National Electrical Code) ANSI/NFPA 70, article
725, et du Code canadien de l'électricité, partie 1, section 16. La source
d'alimentation ne devra pas être fixée de façon permanente à une structure de
bâtiment ou à une structure similaire.
IPL Pro Series • Hardware Features and Installation
) blinks during
boot-up and remains lit when the
IPL is powered and operational.
Ground all devices.
To
AC
power
External 12 VDC
Power Supply
R
Front Panel
NOTE: Check
the polarity
of the power
supply before
connecting it
to the IPL.
