Summary of Contents for DigitaLinx DL-HD70LSIR

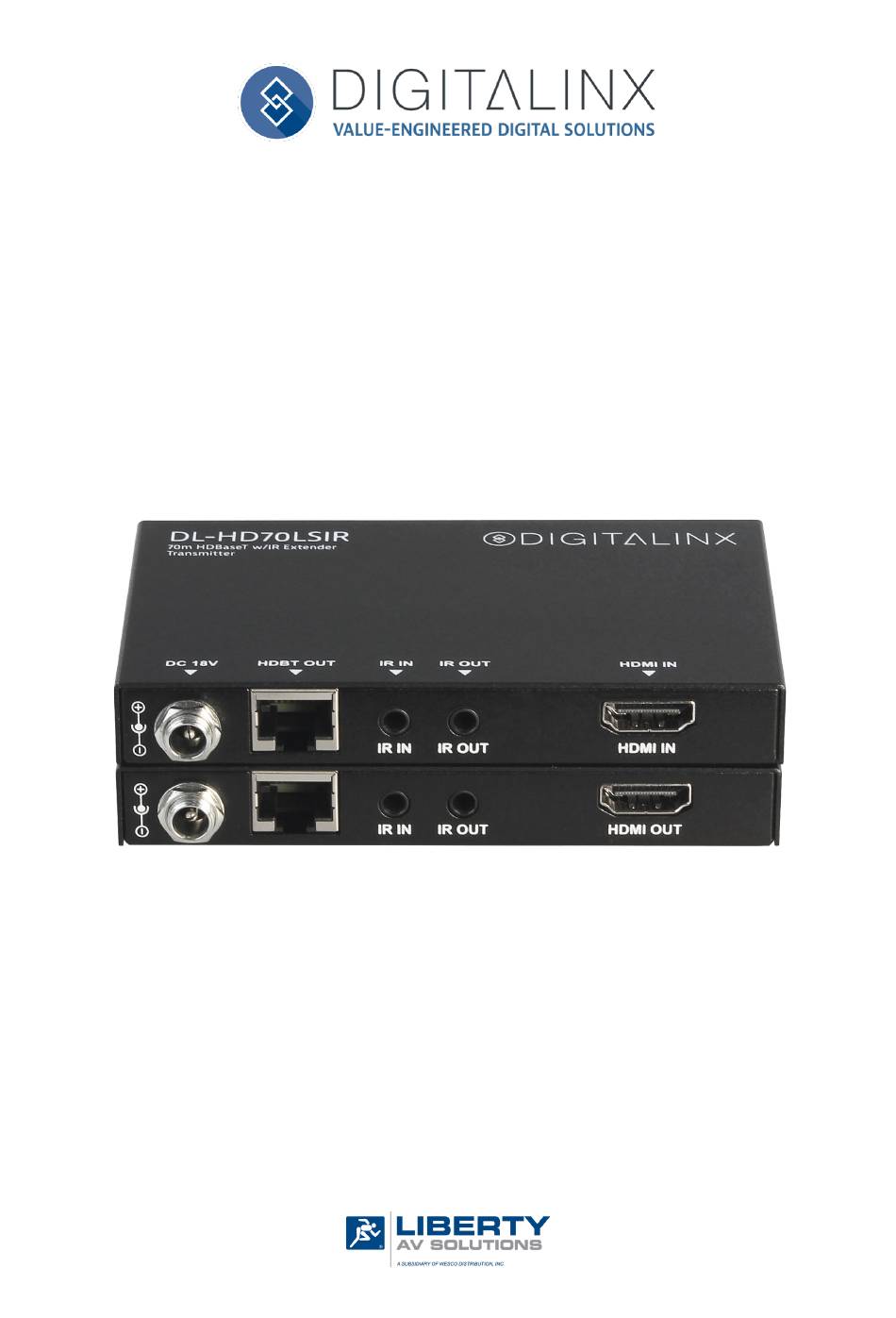

- Page 1 DL-HD70LSIR Owners Manual Rev 180921 11675 Ridgeline Drive Phone: 719-260-0061 Colorado Springs, CO Toll-Free: 800-530-8998 80918 Fax: 719-260-0075...
- Page 2 DL-HD70LSIR Owners Manual Important Safety Instructions » Please completely read and verify you understand all instructions in this manual before operating this equipment. » Keep these instructions in a safe, accessible place for future reference. » Heed all warnings. » Follow all instructions.
-
Page 3: Table Of Contents
DL-HD70LSIR Owners Manual Table of Contents Product Overview ��������������������������������������������������������������������������������������������������������������������������������������� Package Contents ��������������������������������������������������������������������������������������������������������������������������������������� Front and Rear Panels ��������������������������������������������������������������������������������������������������������������������������������� Transmitter / Receiver View �������������������������������������������������������������������������������������������������������������������������� Installation Instructions ������������������������������������������������������������������������������������������������������������������������������ Quick Start ���������������������������������������������������������������������������������������������������������������������������������������������������� Connecting a Video Source ��������������������������������������������������������������������������������������������������������������������������� HDMI Input (Transmitter) ........................Connecting a Display �������������������������������������������������������������������������������������������������������������������������������������... -
Page 4: Product Overview

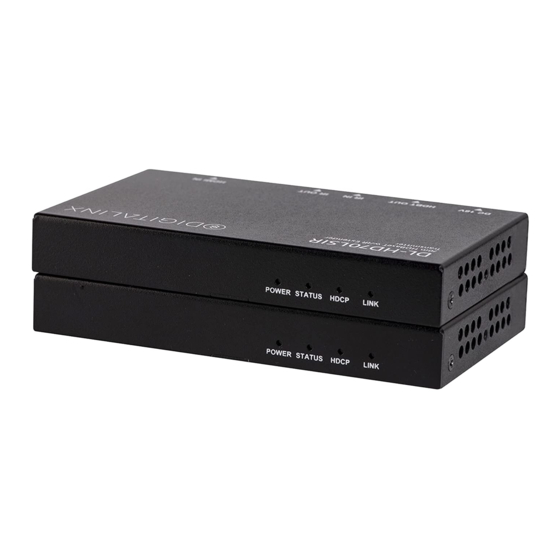

IR up to 70 meters away using a single solid core, shielded Category 6 twisted pair cable. The extender set support HDCP versions up to 2.2. With its slim design the DL-HD70LSIR is easy to install in the tightest of spaces. -
Page 5: Front And Rear Panels
DL-HD70LSIR Owners Manual Front and Rear Panels Transmitter / Receiver View TRANSMITTER RECEIVER 1. DC 18V - Locking power supply port (transmitter) 2. HDBT OUT - HDBaseT output; RJ45 connection 3. IR IN - 3.5mm IR input port for connection to IR receiver or 3rd party IR system 4. -
Page 6: Installation Instructions
Connect the display to the HDMI output on the DL-HD70LSIR receiver labeled HDMI OUT using an HDMI cable that is less than or equal to 5 meters in length. It is recommended to keep the DL-HD70LSIR receiver near the display input as it is not recommended that an active HDMI cable be used on the HDMI output on the... -
Page 7: Hdbaset Connection
DL-HD70LSIR Owners Manual HDBaseT Connection Connect one end of a Category cable to the DL-HD70LSIR transmitter labeled TWISTED PAIR, then connect the other end of the Category cable to the DL-HD70LSIR receiver labeled TWISTED PAIR Twisted Pair Wiring Use TIA/EIA-568B wiring for Category 6 connection between send and receive units. -
Page 8: Connecting Ir Control
Attach the IR emitter to the IR receiver of the display device, insert the TS 3.5 mm plug of the emitter to the IR OUT port of the DL-HD70LSIR receiver. Insert the TS 3.5 mm plug of the IR receiver (eye) to the IR IN port of the DL-HD70LSIR transmitter. -
Page 9: Apply Power
DL-HD70LSIR Owners Manual Apply Power Connect the included power supply to the transmitter or receiver and lock the power supply to the power connector by twisting the locking collar clockwise. It is not required that both the transmitter and receiver be... -
Page 10: Application Diagrams
DL-HD70LSIR Owners Manual Application Diagrams HDMI Extension / Bi-Directional IR Control Display Remote Media Player HDMI up to 70m / 230’ CATx Media Player Remote Display... -
Page 11: Hdmi Extension / Control System Ir Control
DL-HD70LSIR Owners Manual HDMI Extension / Control System IR Control Control System IR-AC Cable (provided) HDMI up to 70m / 230’ CATx IR Emitter Display... -
Page 12: Technical Specifications
DL-HD70LSIR Owners Manual Technical Specifications Supported Audio and Video Video Compliance HDMI 2.0+, HDCP2.2 SMPTE: Up to 4096x2160@60Hz (4:2:0 chroma sub-sampling / 8 bit deep Input / Output Resolution Support color) VESA: Up to 1920x1200 Maximum Pixel Clock 340MHz Embedded Audio... - Page 13 Thank you for your purchase. For Technical Support please call our toll free number at 800-530-8898 or email us at supportlibav@libav.com www.libav.com is a brand of: 11675 Ridgeline Drive Colorado Springs, Colorado 80921 USA Phone: 719-260-0061 Fax: 719-260-0075 Toll-Free: 800-530-8998...
