Tuerca PEEK
Tuerca de instalación
Bloque superior de soporte de agujas
Aguja
Bloque inferior de soporte de agujas
* Nota: La aguja está diseñada
para ser desplazada hacia
la parte frontal del orificio de
guía, situado en el bloque de
soporte inferior.

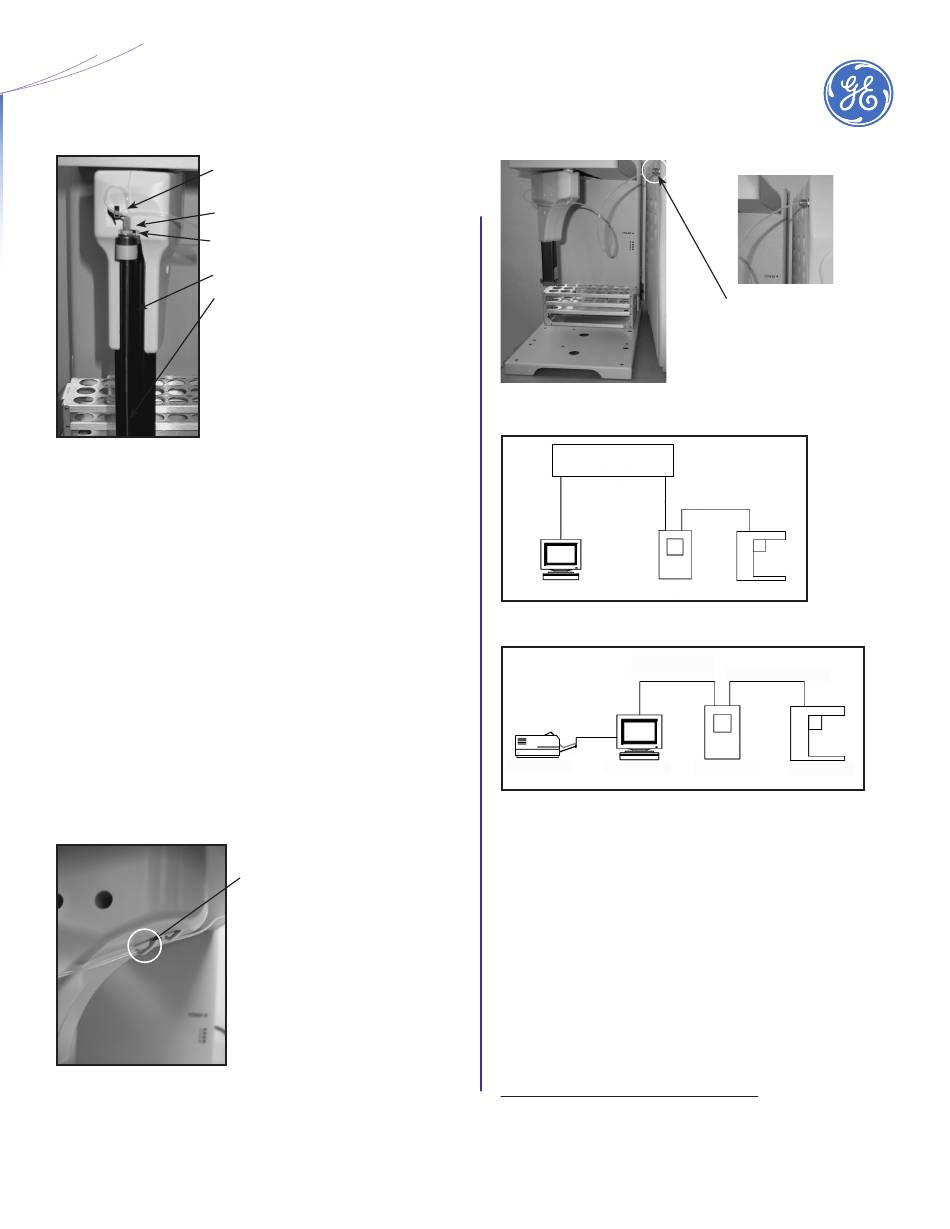

Brazo de aguja y conjunto de aguja
1. Baje el brazo de aguja ligeramente con un
destornillador de cabeza plana (gire hacia la izquierda
SOLAMENTE), para hacer espacio y poder así utilizar la
llave en el paso 4.
2. Destornille la tuerca PEEK situada en la parte superior
del conjunto de aguja y retire la tapa de protección de
la punta de la aguja.
3. Coloque la aguja en el brazo, bajando la punta por
el bloque del soporte inferior y empujando la parte
superior del conjunto hacia arriba y dentro del bloque
de soporte superior.
4. Asegure con la tuerca (colocada encima de la
arandela) y apriétela con una llave española de ½ pg.
Tenga cuidado de NO excederse en el apriete de la
tuerca.
5. Levante nuevamente el brazo con un destornillador
de punta plana y vuelva a colocarlo nuevamente en el
lugar.
PASO 8: Colocar la tubería de muestra
Coloque primero por el gancho más grande
GE Autosampler (with InnovOx) Quick Start Guide
Utilice el gancho más grande
cuando conecte el Analizador
de TOC Sievers InnovOx de
Laboratorio.
PASO 9: Conectar los cables de comunicación/
alimentación
Red
Ethernet
Ethernet
[Cable de
conexión directa]
Analizador Sievers Automuestreador
Computadora
Conectar a una red
Ethernet
[Cable cruzado]
Impresora Computadora
Conectar directamente a una computadora
1. Conecte el Automuestreador GE al analizador con el cable
"USB a Serial" que se provee.
2. Conecte el analizador a una red utilizando un cable
Ethernet de conexión directa o directamente a una
computadora utilizando un cable Ethernet cruzado.
3. Introduzca el cable
Automuestreador GE y luego conecta a una toma de
alimentación con descarga a tierra.
PASO 10: Instalar la interfaz de usuario para Internet
Consulte el capítulo "Interfaz de usuario del automuestreador GE"
en el Manual de Operación y Mantenimiento del Analizador de TOC
Sievers InnoOx de Laboratorio.
(Descargue el manual desde
www.geinstruments.com/library/manuals)
Conectar a la entrada del analizador
USB-Serial
GE
USB-Serial
Analizador Automuestreador
de alimentación en
www.geinstruments.com
el
