Écrou en PEEK
Écrou de montage
Bloc supérieur de support de l'aiguille
Aiguille
Bloc inférieur de support de l'aiguille
* Note : L'aiguille est conçue
pour être biaisée vers l'avant
du trou guide, situé dans le
bloc inférieur de support de
l'aiguille.

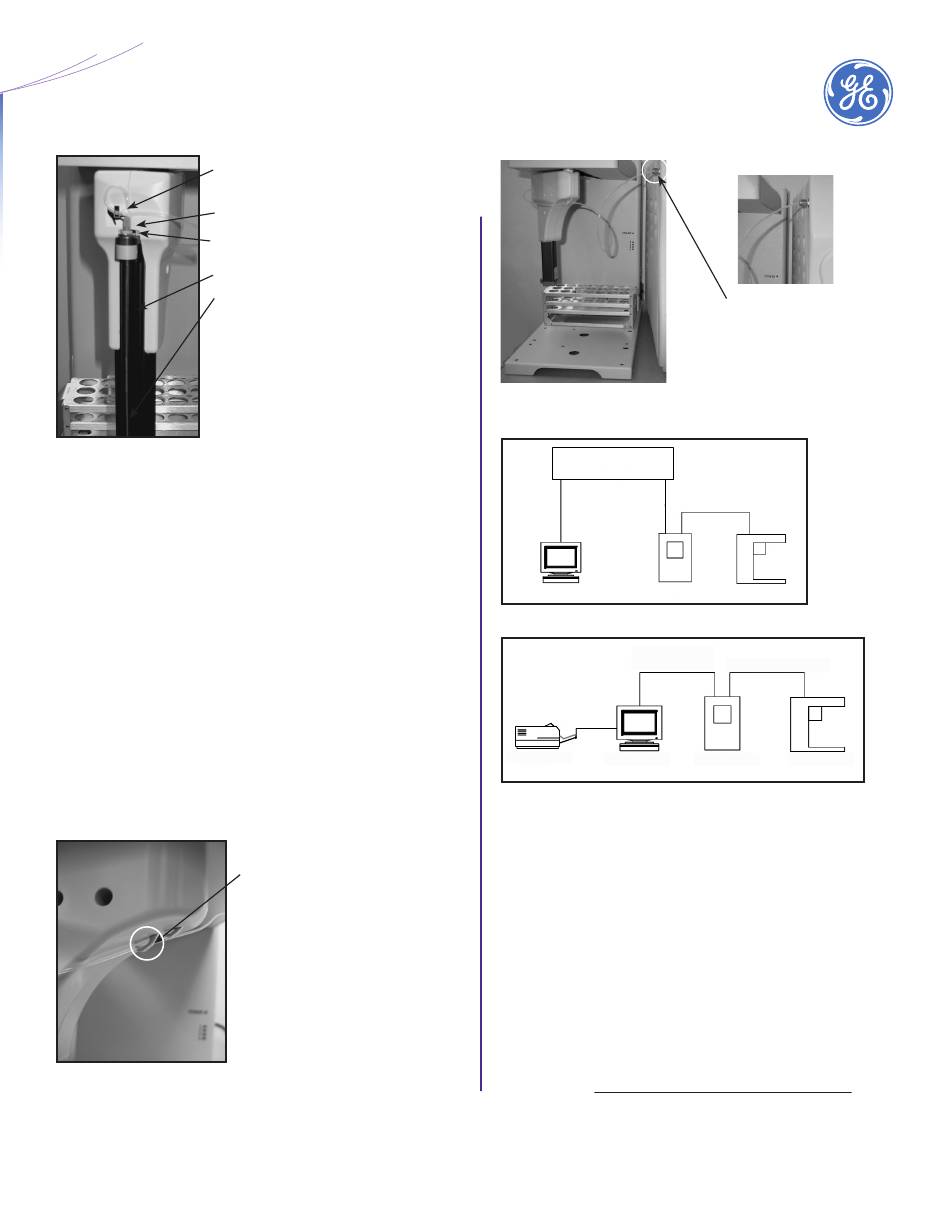

Bras de l'aiguille et montage de l'aiguille
1. À l'aide d'un tournevis à tête plate (tournez SEULEMENT
dans le sens contraire des aiguilles d'une montre),
descendez doucement le bras de l'aiguille pour faire
place pour utiliser la clé de l'étape 4.
2. Dévissez l'écrou en PEEK dans la partie supérieure du
montage de l'aiguille et enlevez le bouchon protecteur
de la pointe de l'aiguille.
3. Positionnez l'aiguille dans le bras, baissez la pointe
à travers le bloc inférieur de montage, et poussez la
partie supérieure du montage vers le haut et dans le
bloc supérieur de montage.
4. Fixez à l'aide de l'écrou (placé au-dessus de la rondelle)
et serrez avec une clé à fourche ½". Attention de NE PAS
trop serrer l'écrou.
5. À l'aide d'un tournevis à tête plate, relevez le bras à sa
place.
ÉTAPE 8 : Diriger la tuyauterie de l'échantillon
Routage à travers le grand crochet
GE Autosampler (with InnovOx) Quick Start Guide
Utilisez le grand crochet pour
connecter à l'analyseur COT
Laboratoire InnovOx Sievers
ÉTAPE 9 : Connecter les câbles de communication/
alimentation
Réseau
Ethernet
Ethernet
[Câble droit]
Ordinateur Analyseur Sievers
Connecter à un réseau
Ethernet
[Crossover Cable]
Imprimante Ordinateur
Connecter directement à un ordinateur
1. Connecter le passeur d'échantillons GE à l'analyseur en
utilisant le câble "USB à Sériel" fourni.
2. Connecter l'analyseur à un réseau en utilisant un câble
Ethernet droit ou directement à un ordinateur en utilisant
un câble Ethernet croisé.
3. Insérer le câble d'alimentation dans le passeur
d'échantillon GE et ensuite connecter à une prise mise à
terre.
ÉTAPE 10 : Installer l'interface de l'utilisateur basée sur le
web
Consulter le chapitre « Interface de l'utilisateur du passeur
d'échantillons GE » dans le Manuel de l'utilisateur et Maintenance
de l'analyseur COT Laboratoire InnovOx Sievers.
(Télécharger de www.geinstruments.com/library/manuals)
Connecter à l'entrée de l'analyseur
USB-Sériel
Passeur
d'échantillons GE
USB-Sériel
Analyseur Passeur
d'échantillons
