3 Accessoires et Montage

3.1 Montage mural

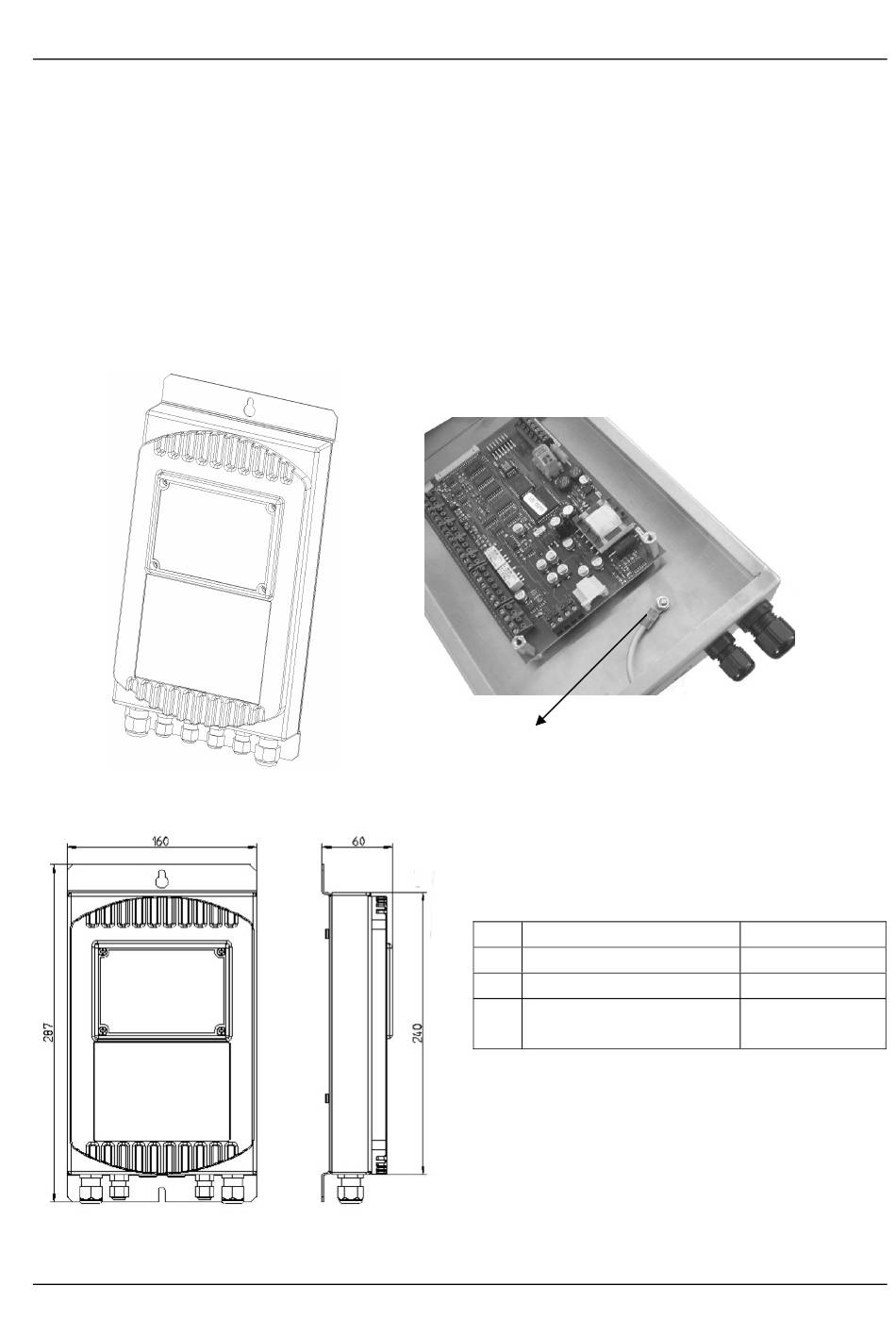

3.1.1 Schéma de montage et masse connexion
Le panneau arrière peut être ouvert en enlevant les 4 vis sur la face arrière de l'Hydrovar-
Smart. En ce qui concerne la disposition des bornes de commande, veuillez vous reporter
au chapitre 4.
La mise à la terre doit être effectuée conformément aux illustrations suivantes.
Toutes les valeurs sont en millimètres
Masse connexion
pc. Raccord à vis de câble
2 M16x1,5
2 M12x1,5
2 Bouchon obturateur
M12
8
Câble Max.Ø
10mm
7,5mm
7,5mm
