3.4

Drucktransmitter

Der Sensor dieses Drucktransmitters ist eine piezoresistive Siliziumzelle, die an flexiblen
Leitungen spannungsfrei im Ölraum schwimmt. Der Druck wird über eine vollverschweißte
Stahlmembrane in den Ölraum übertragen.
Spezifikation
Druckbereich (FS):
Überdruck – P :
max
Schutzart:
Signal Ausgang:
Versorgungsspannung:
Betriebstemperatur:
Lagertemperatur:
Kabellänge:
Material:
Gehäuse, Körper: 1.4435
Membrane: 1.4435
Gewinde: G ¼"

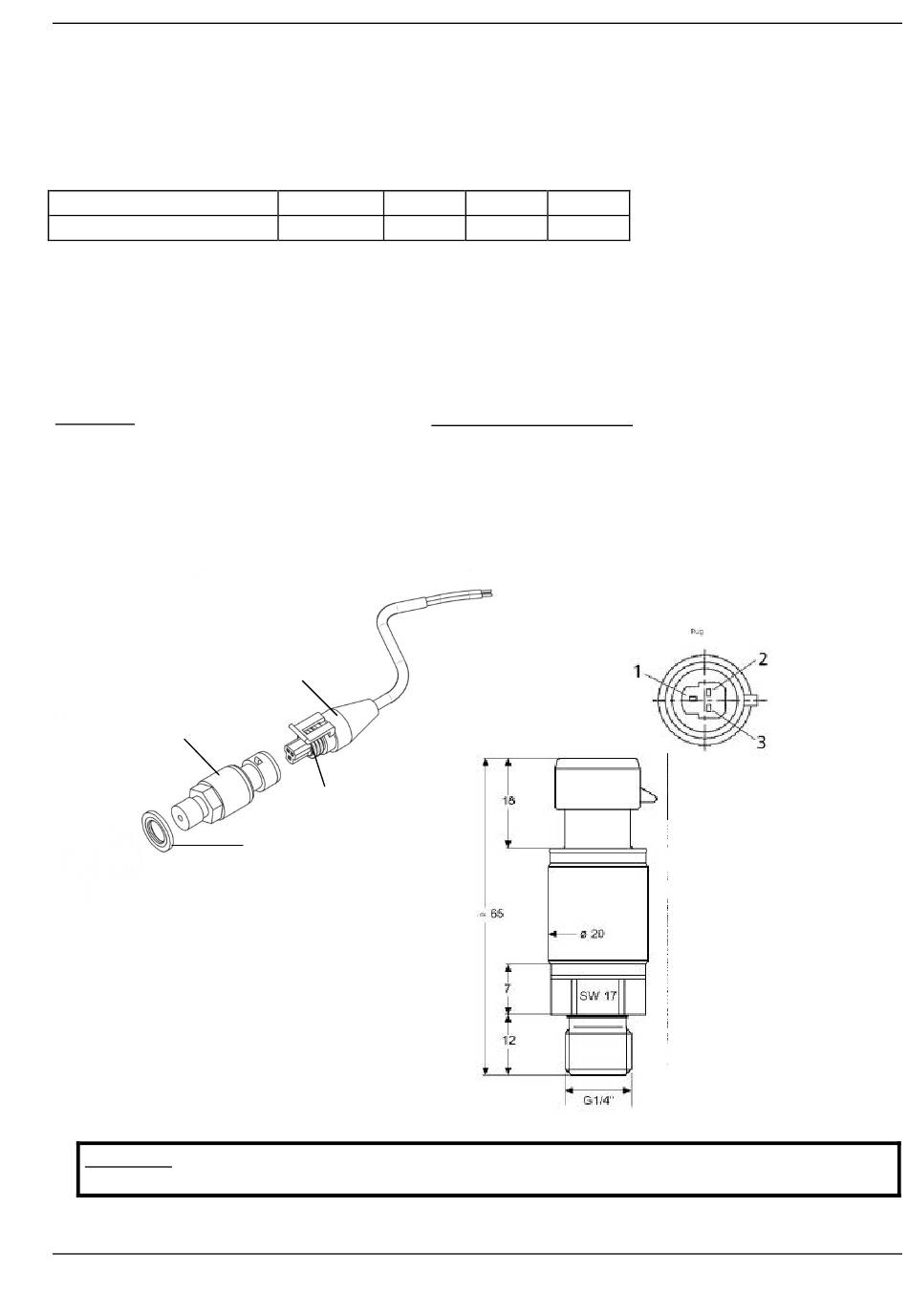

Bei Lieferung des Drucktransmitters sind folgende Teile enthalten:
Stecker / Kabel
Drucktransmitter
Achtung: Um die Schutzart IP67 zu gewährleisten, muss die Dichtung zwischen
Drucktransmitter und Stecker unbedingt montiert werden!
Elektrischer Anschluss an den HYDROVAR-SMART.
10 bar 16 bar
20 bar 30 bar
IP 67
4...20 mA; 2-Leiter
8 - 28 VDC
-10...80°C kompensiert (max. –40...135 °C)
-40...135°C
2 m (geschirmt)
Dichtung
Dichtung Viton ®
Masse in mm
25 bar 40 bar
50 bar 80 bar
Elektrischer Anschluss:
Weiß = Analog Ausgangssignal(+ Out)(1)
(2) nicht verwendet
Braun = Versorgungsspannung (+ VCC)(3)
10
PA-22 S (4-20mA)
