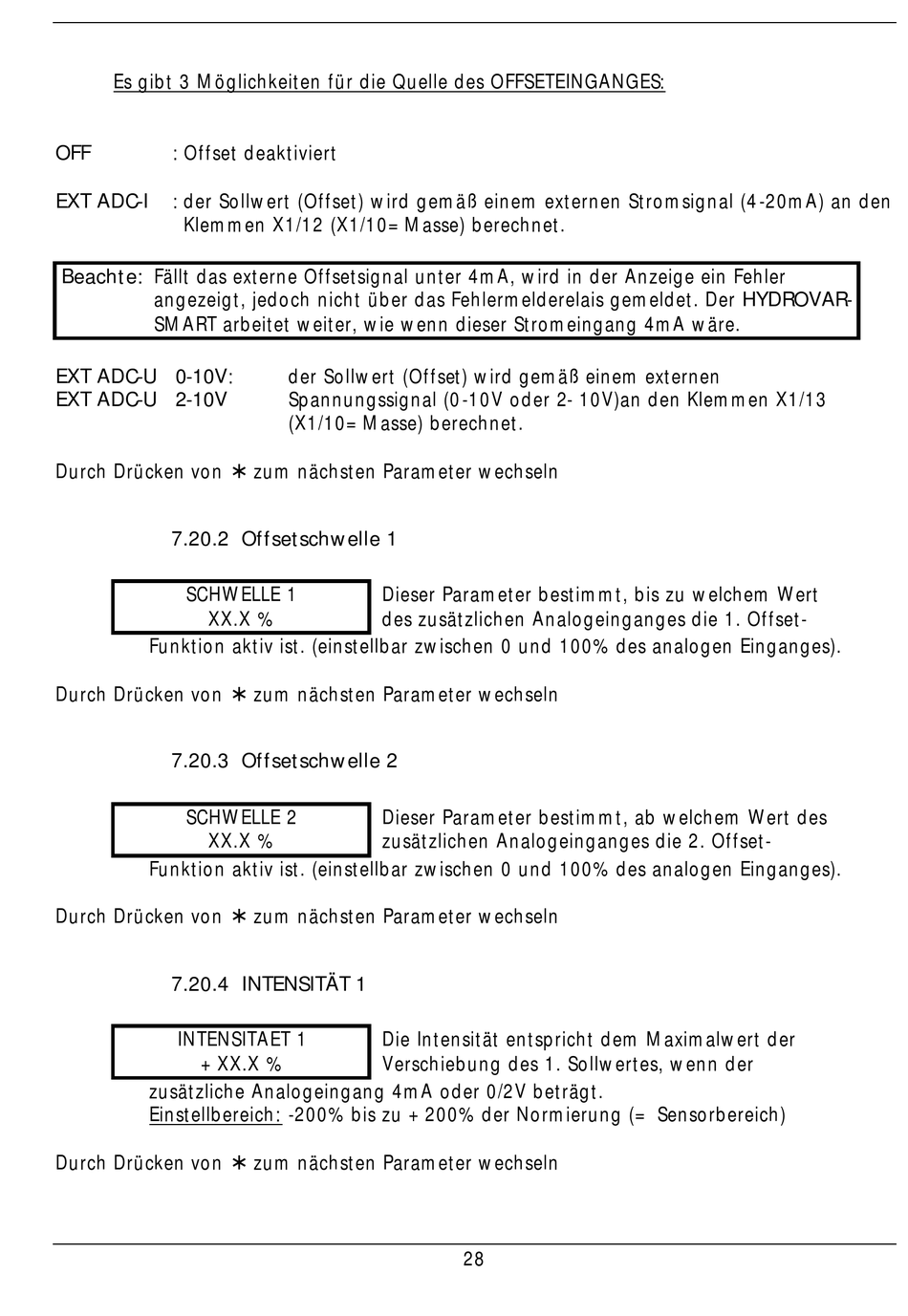

Es gibt 3 Möglichkeiten für die Quelle des OFFSETEINGANGES:
OFF : Offset deaktiviert
EXT ADC-I : der Sollwert (Offset) wird gemäß einem externen Stromsignal (4-20mA) an den
Klemmen X1/12 (X1/10=Masse) berechnet.
Beachte: Fällt das externe Offsetsignal unter 4mA, wird in der Anzeige ein Fehler
angezeigt, jedoch nicht über das Fehlermelderelais gemeldet. Der HYDROVAR-
SMART arbeitet weiter, wie wenn dieser Stromeingang 4mA wäre.
EXT ADC-U 0-10V:
EXT ADC-U 2-10V
Durch Drücken von Ü zum nächsten Parameter wechseln

7.20.2 Offsetschwelle 1

SCHWELLE 1
XX.X %
Funktion aktiv ist. (einstellbar zwischen 0 und 100% des analogen Einganges).
Durch Drücken von Ü zum nächsten Parameter wechseln

7.20.3 Offsetschwelle 2

SCHWELLE 2
XX.X %
Funktion aktiv ist. (einstellbar zwischen 0 und 100% des analogen Einganges).
Durch Drücken von Ü zum nächsten Parameter wechseln
7.20.4 INTENSITÄT 1
INTENSITAET 1
+XX.X %
zusätzliche Analogeingang 4mA oder 0/2V beträgt.
Einstellbereich: -200% bis zu +200% der Normierung (= Sensorbereich)
Durch Drücken von Ü zum nächsten Parameter wechseln
der Sollwert (Offset) wird gemäß einem externen
Spannungssignal (0-10V oder 2- 10V)an den Klemmen X1/13
(X1/10=Masse) berechnet.
Dieser Parameter bestimmt, bis zu welchem Wert
des zusätzlichen Analogeinganges die 1. Offset-
Dieser Parameter bestimmt, ab welchem Wert des
zusätzlichen Analogeinganges die 2. Offset-
Die Intensität entspricht dem Maximalwert der
Verschiebung des 1. Sollwertes, wenn der
