Operazione 2: Installazione della scheda SuperTrak
La scheda Controller SuperTrak EX si adatta a tutti gli eventuali slot per
PCI Express X8 da 3,3 volt disponibili. È anche possibile collegare la scheda
SuperTrak ad uno slot per PCI Express X16.
1. Rimuovere il coperchio del PC o del contenitore.
2. Rimuovere il coperchio interno dello slot di uno slot per PCI Express
disponibile sulla scheda madre.
3. Installare la scheda SuperTrak nello slot per PCI Express aperto.
4. Fissare la staffa della scheda SuperTrak all'involucro del PC o del
contenitore.
5. Collegare un'estremità del cavo multicorsia SAS alla porta SAS sulla scheda
SuperTrack.

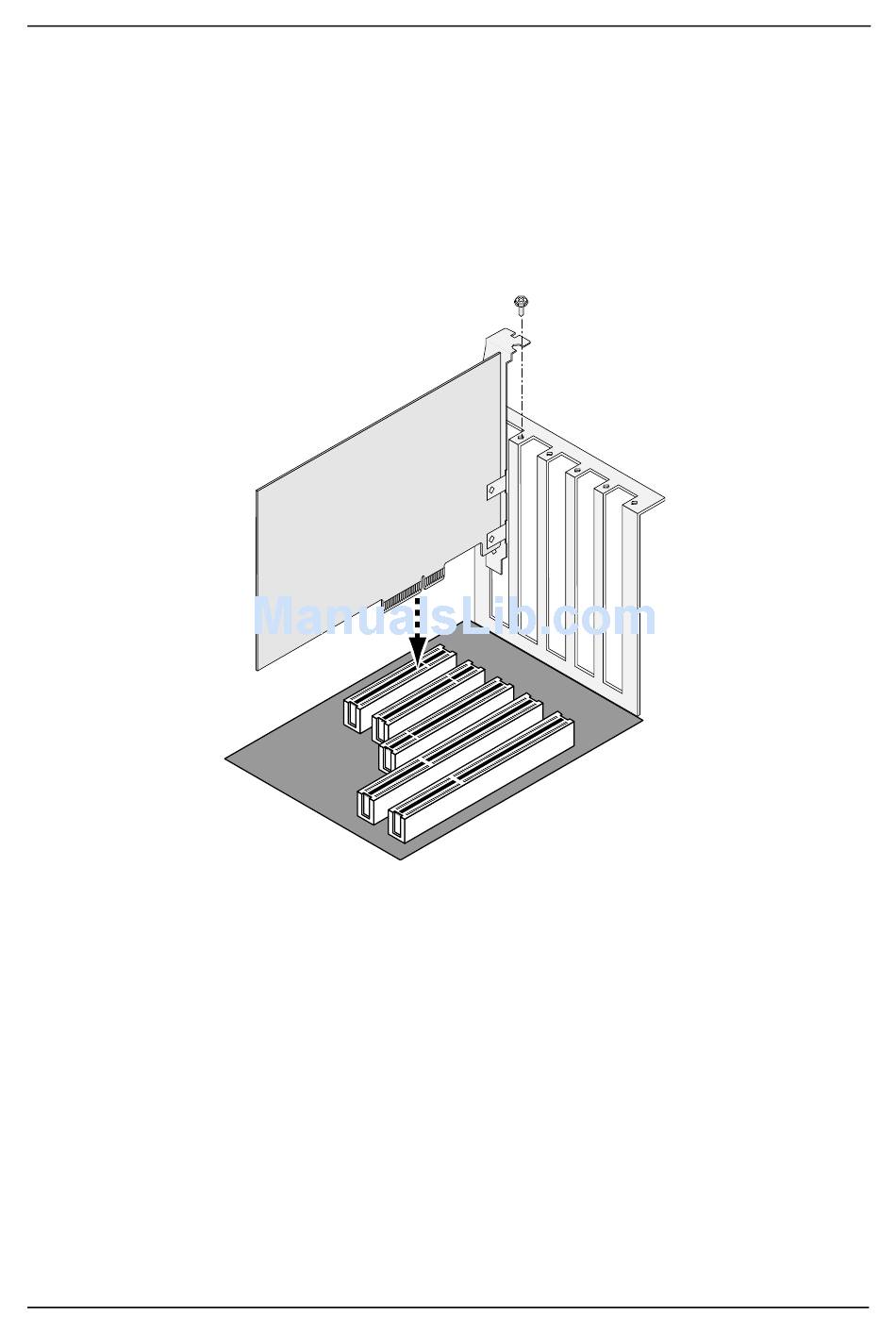

Vedere la Figura 1.
Operazione 2: Installazione della scheda SuperTrak
