Guide de démarrage rapide SuperTrak EX16650

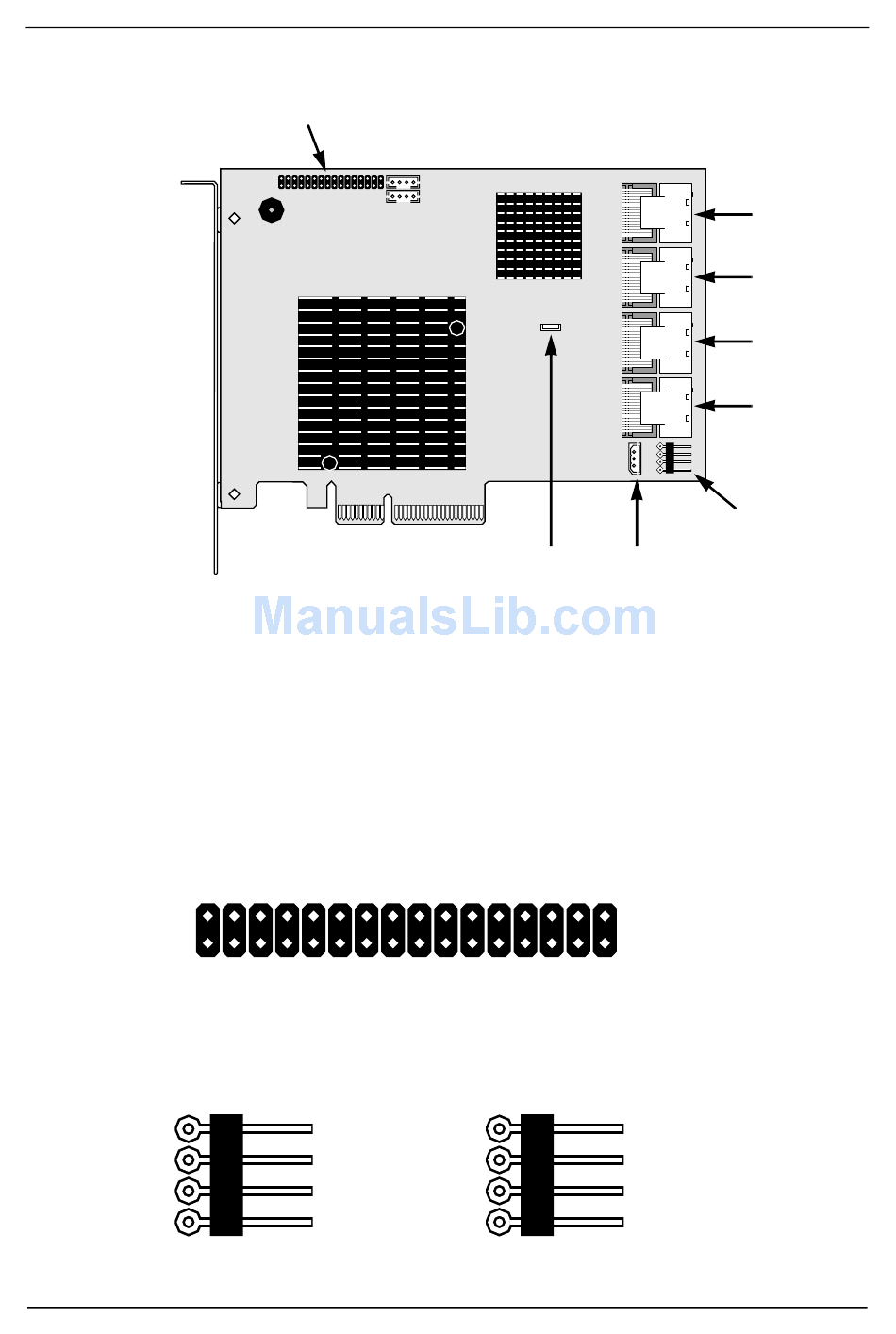

Figure 1. Carte SuperTrak EX16650
Broches de DEL d'activité
et de défaillance
6. Facultatif. Répétez les étapes 5 et 6 pour les autres ports SAS de la carte
SuperTrak EX16650.
7. Facultatif. Reliez les câbles des broches des DEL situées sur la carte
SuperTrak aux DEL de votre PC ou de votre boîtier. Reportez-vous aux
Figures 2 et 3.
Pour de plus amples informations, reportez-vous au Manuel d'utilisation de
votre PC ou de votre boîtier.
Figure 2. Broches de DEL individuelles, EX16650
Figure 3. Broches de DEL globales et combinées, EX16650
DEL globales
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Ports/Canaux
+
R
G
+
Connecteur de
module BBU
DEL combinées
38
Ports SAS
Canaux
13-16
Canaux
9-12
Canaux
5-8
Canaux
1-4
Broches
de DEL
globales et
combinées
Connecteur
SuperSwap
DEL d'activité
DEL de défaillance
+
–
–
+
